Příčky (nebo také podpory) jsou spojení mezi konstrukčním systémem a jeho okolím. Přenášejí síly, které na konstrukční prvky působí, do základu a brání nežádoucím pohybům konstrukce v důsledku působících sil. Bez zadání podpory by byly všechny uzly volné a neomezené v posunu a otáčení.
Pokud má určitý uzel působit jako podpora, musí se mu odebrat alespoň jeden stupeň volnosti nebo je třeba ho omezit pružinou. Dále musí být daný uzel součástí některé plochy nebo prutu. Síly, které vycházejí z podpory a působí v opačném směru, označujeme jako podporové reakce.
Uzlové podpory jsou nutné pro použití vynucených deformací. Lze je vybavit nelineárními vlastnostmi (kritéria neúčinnosti pro tahové nebo tlakové síly, pracovní diagramy a diagramy tuhosti).
Typy podpor
- Pohyblivé podpory umožňují otáčení okolo podporového bodu a posuny ve směru trajektorie. Posun kolmo na dráhu pohybu je omezen. Posuvná podpora odebírá jeden stupeň volnosti, a tak vzniká jedna složka reakce.
- Pevná podpora nebo kloub také umožňují pootočení okolo bodu podepření, brání ovšem vodorovnému i svislému posunu. Protože podpora odebírá dva stupně volnosti, vznikají dvě složky reakce.
- Vetknutá podpora brání posunu i pootočení. Ruší tři stupně volnosti, a tak vznikají tři složky reakce.
Zadání v programech RFEM a RSTAB

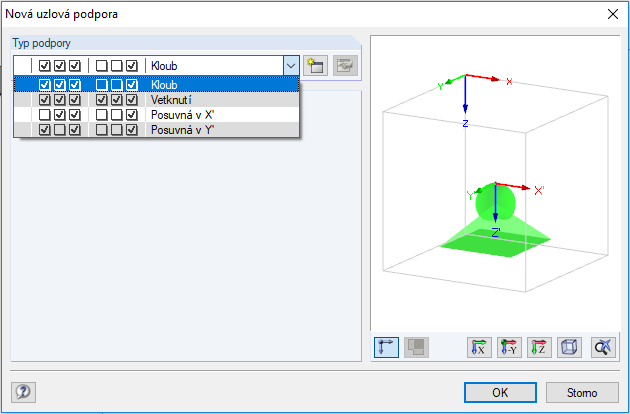

Uzlové podpory lze zadat a definovat v programu pomocí nabídky "Vložit" → "Typy pro uzly" → "Uzlové podpory" → "Dialog" nebo pomocí příslušného tlačítka nebo v tabulkách.
