Form-Finding

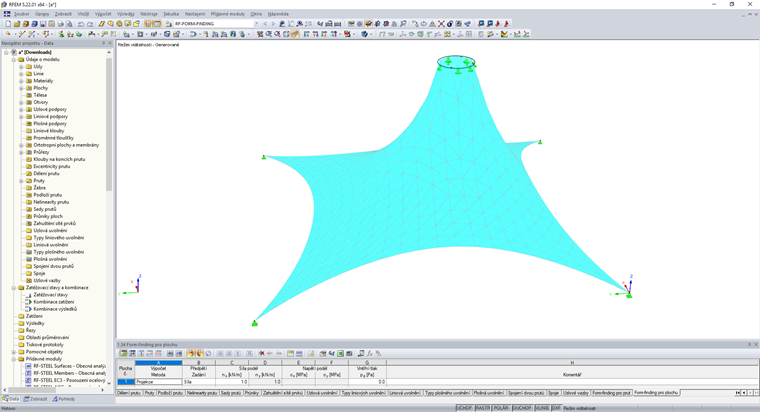

Proces form-finding posouvá uzly sítě membrán a lan v prostoru tak dlouho, až je předem definované předpětí v rovnováze s hraničními prvky. Výsledné tvary využívají použitý materiál velmi efektivně a jsou unikátní co se týče působící síly. Tento algoritmus umožňuje kromě vícenásobně zakřivené geometrie membránové střechy namáhané v 3D prostoru také stanovit optimální uspořádání prvků pro namáhání.

Analýza form-findingu je možná v programu RFEM ve spojení s RF-FORM-FINDING{%/#/cs/produkty/pridavne-moduly-pro-rfem-a-rstab/membranove-a-textilni-konstrukce/rf- form-finding přídavný modul RF-FORM-FINDING]]. Program hledá optimální uspořádání prvků pro objekty namáhané tahem. Geometrie vypočítána na základě předpínací síly je k dispozici pro další výpočty nebo stanovení střihových vzorů.
