Ohýbaný nosník je nosník, který je převážně namáhán ohybem.
Základní funkce

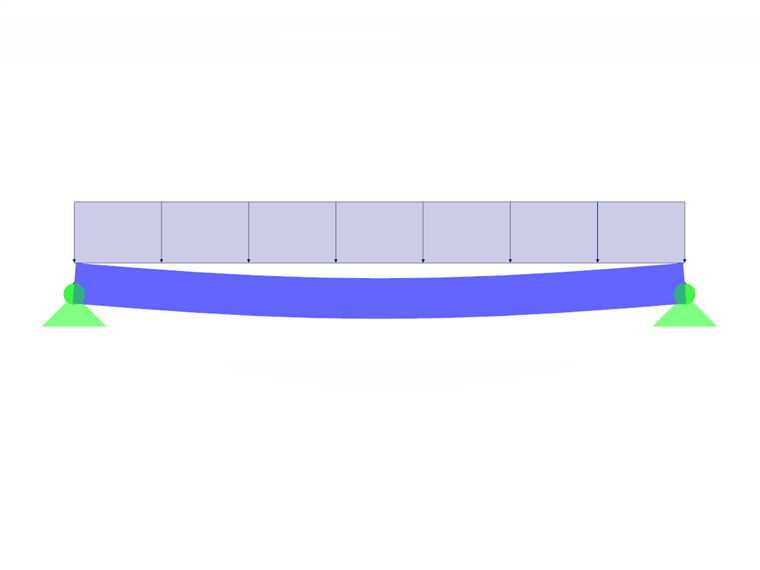

Ohýbaný nosník se vyznačuje přenosem zatížení převážně smykovými silami a ohybem - tedy zatíženími, která působí kolmo na osu ohýbaného nosníku (viz obrázek 1). Výsledné ohybové momenty v prutu vedou k deformaci osy prutu.
V případě ohybu je třeba rozlišovat mezi jednoosým a dvouosým ohybem.
Konkurz
Ohybové nosníky lze navrhovat jako jednodílné nebo vícedílné průřezy.

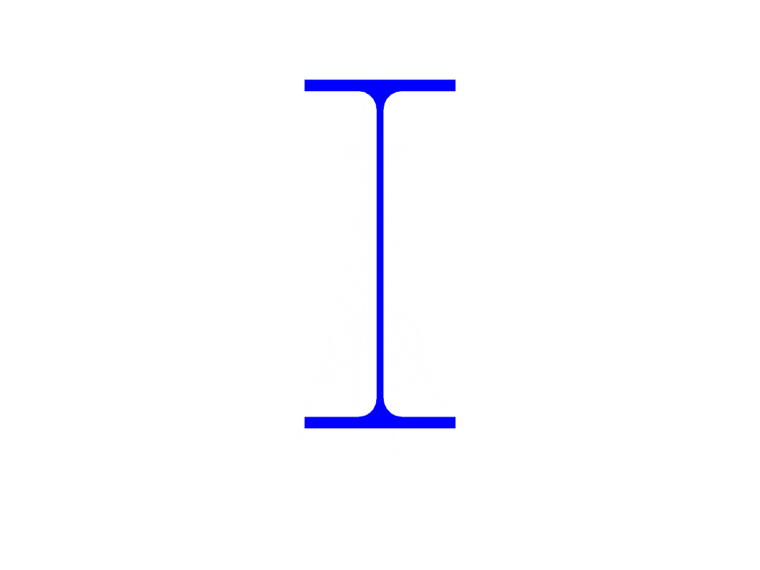

Vzhledem k převládajícímu ohybu je třeba v průřezu ohýbaného nosníku dosáhnout vysokého průřezového modulu, aby se optimalizovaly napětí a deformace a aby byla zachována únosnost i použitelnost. Toho lze v zásadě dosáhnout tak, že se navrhne co možná největší plocha průřezu směrem ven, tedy nahoru a dolů (pro zatížení shora/zdola). Například v ocelových konstrukcích se používá dvojitý T-profil, který se výborně hodí jako ohybový nosník (viz Obrázek 02).

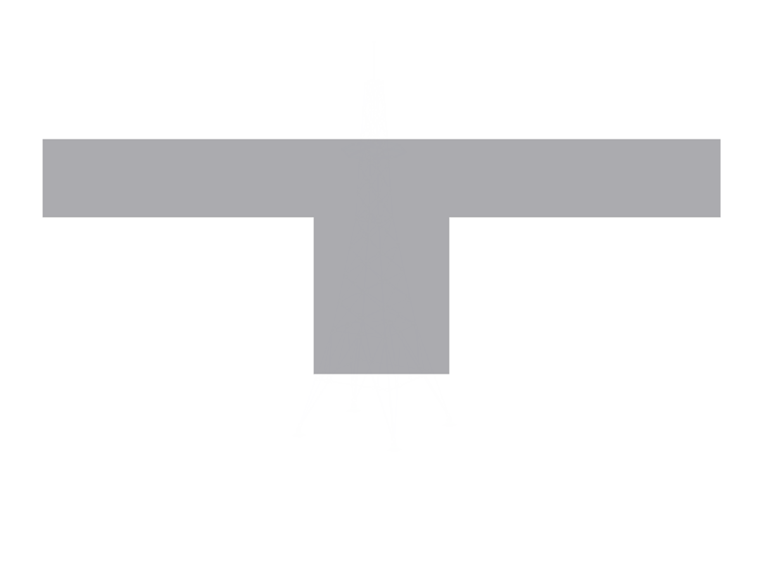

U dřevěných a betonových konstrukcí jsou z praktických důvodů častější obdélníkové průřezy. Typickým příkladem ohýbaného nosníku v betonových konstrukcích je deskový nosník, tedy průvlak, na kterém v závislosti na projektu a způsobu výstavby působí nosná deska až do určité šířky (viz Obrázek 03).
Ohýbaný nosník v programech RFEM a RSTAB
V databázi průřezů programů RFEM a RSTAB můžete vybrat libovolné průřezy nebo je sami definovat (viz FAQ Parametrické průřezy v databázi průřezů).
Standardně je jako typ prutu přednastavený nosník, který splňuje požadavky na ohýbaný nosník. Další možností, například pro modelování deskových nosníků, je typ prutu "Žebro".
