Diafragma

Základní funkce

Určujícím znakem desky je její tvar a možné díly, které přenáší.
Tvar je rovinný a přenášenými silami jsou především normálové síly v rovině plochy desky. Smykové síly a ohybové momenty se nezohledňují.

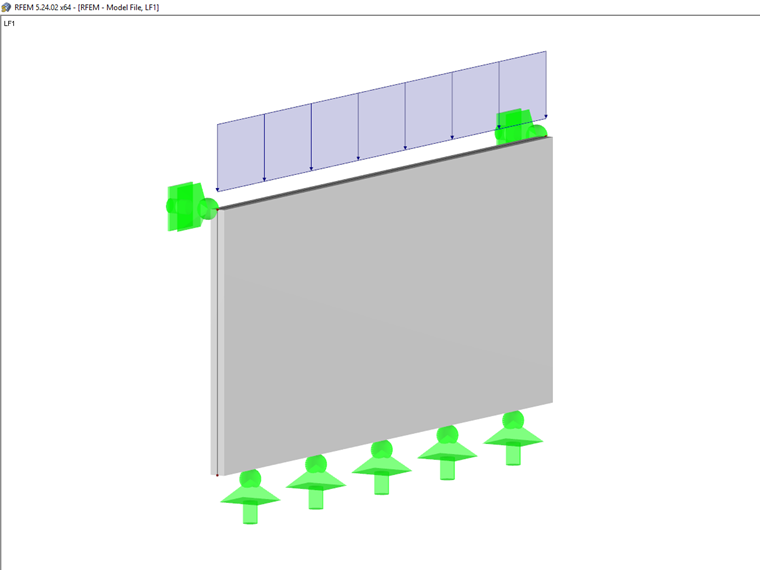

Příkladem deskové konstrukce je plošná konstrukce sestávající ze stěnových desek, které přenášejí svislé a vodorovné síly ve své rovině (obrázek 1), nebo stropních desek, které přenášejí odpovídající vodorovné síly ve své rovině.

01 Konstrukční systém z desek

Konkurz

Desky se často používají jak v obytných budovách, tak obecně v pozemních stavbách, obvykle jako stěny.

Na jedné straně stěny slouží k přenosu veškerých svislých zatížení jako normálových sil do základu; na druhé straně zajišťují vodorovné vyztužení celé konstrukce.
Proto je většina budov koncipována tak, aby stěnové desky zajišťovaly stabilitu konstrukce proti všem vodorovným zatížením, jako je vítr nebo zemětřesení.
Protože (stěnové) desky přenášejí síly pouze ve své rovině, musí se linie působení všech stěn v půdorysu konstrukce protínat alespoň ve dvou bodech, aby byla zajištěna stabilita celé konstrukce.

Nejjednodušším příkladem je garáž skládající se ze tří stěnových desek. Půdorys má tvar U a linie působení stěnových desek, tj. vodorovné síly ve stěnách, se protínají ve dvou bodech.

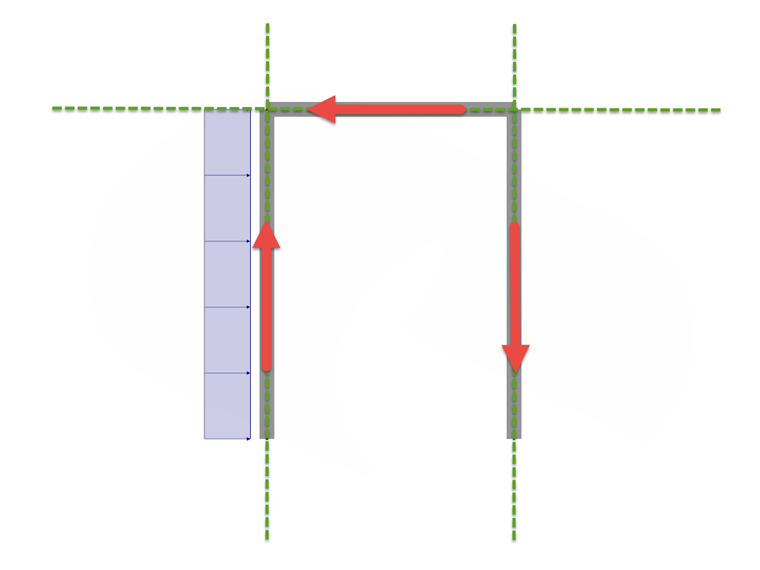

Obrázek 2 ukazuje vodorovné zatížení ve směru obou stěn, které jsou navzájem rovnoběžné. V tomto případě působí systém jako prostý nosník, přičemž příčná stěna nepřenáší žádné síly v jiném směru.

02 Vodorovné zatížení kolmo na příčnou stěnu

Na obrázku 3 působí vnější zatížení ve směru jediné příčné stěny, a ta tím přenáší celé zatížení. Výsledné natočení konstrukčního systému musí být kompenzováno dalšími dvěma stěnami.
