Diaphragme

Fonctionnalités

Les propriétés de la plaque sont sa forme et les forces éventuelles à transférer.
La forme est plane, tandis que les forces pouvant être transférées sont principalement les forces axiales dans la direction du plan de surface. Les efforts tranchants et les moments fléchissants ne sont pas pris en compte.

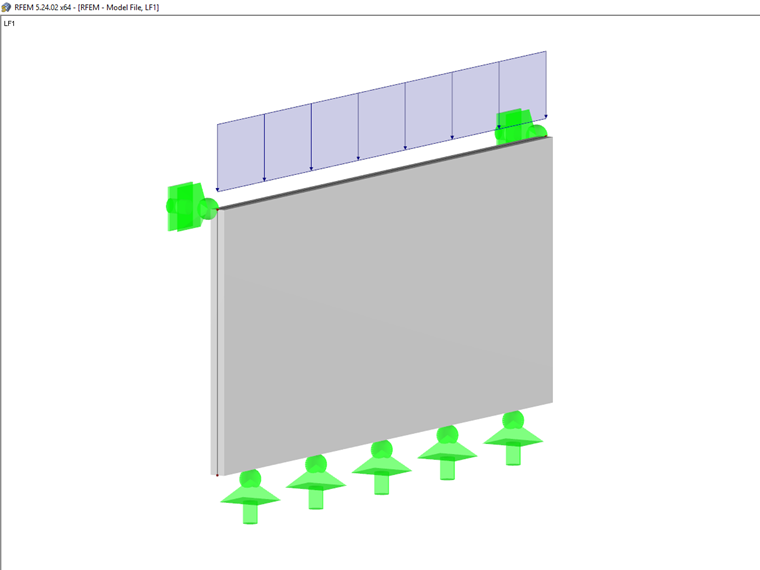

Un exemple de structure en plaques est une structure surfacique composée de panneaux de mur qui transfèrent les efforts verticaux et horizontaux dans leur plan (Figure 01) ou de dalles de plafond qui transfèrent les efforts horizontaux dans leur plan.

Application

Les plaques sont souvent utilisées dans les bâtiments résidentiels ainsi que dans la construction de bâtiments en général, généralement sous forme de murs.

D'une part, les voiles sont utilisés pour transférer toutes les charges verticales sous forme d'efforts normaux dans la fondation ; d'autre part, ils assurent le raidissement horizontal de l'ensemble de la structure.
Par conséquent, la plupart des bâtiments sont structurellement conçus de telle sorte que les murs de contreventement assurent la stabilité de la structure contre toutes les charges horizontales, telles que le vent ou les tremblements de terre.
Étant donné que les plaques (de voile) n'absorbent les efforts que dans leur plan, les lignes d'action de tous les voiles du plan doivent se couper en au moins deux points pour garantir la stabilité de l'ensemble de la structure.

L'exemple le plus simple est un garage composé de trois murs. Le plan au sol a une forme en U et les lignes d'action des plaques du mur, c'est-à-dire les efforts horizontaux des murs, se coupent en deux points.

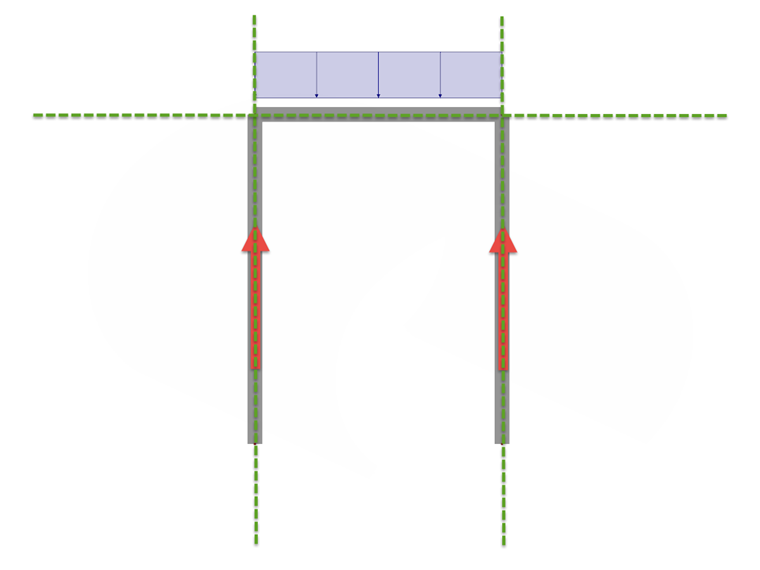

La Figure 02 montre la charge horizontale dans la direction des deux voiles parallèles. Dans ce cas, le système agit comme une poutre à travée simple, la paroi transversale n'absorbant aucun effort dans l'autre direction.

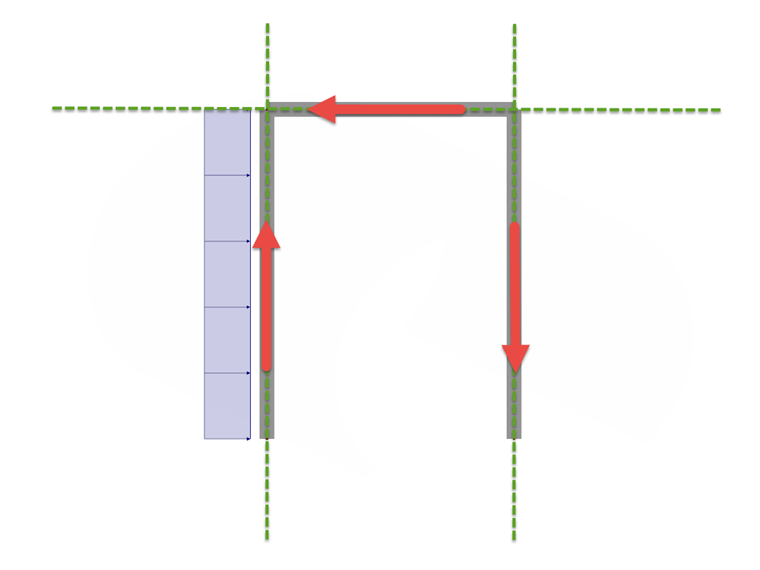

Dans la Figure 03, la charge externe agit en direction de la paroi transversale unique et absorbe ainsi la charge entière. La rotation résultante du système structurel doit être compensée par les deux autres voiles.

Les dalles agissent principalement comme des plaques, mais un effet de plaque est nécessaire pour transférer/coupler les charges externes horizontales.

Plaques dans RFEM et RSTAB

Dans RFEM, les murs et les dalles de plafond peuvent être modélisés comme des surfaces par définition ou simulés via un couplage nodal.

Le logiciel de calcul de structure de structure RSTAB fournit également des outils puissants pour simuler les plaques.
