Características
Las propiedades de la placa están en su forma y los posibles esfuerzos a transferir.
La forma es plana, mientras que los esfuerzos posibles a transferir son principalmente los esfuerzos axiles en la dirección del plano de la superficie. No se tienen en cuenta los esfuerzos cortantes ni los momentos flectores.

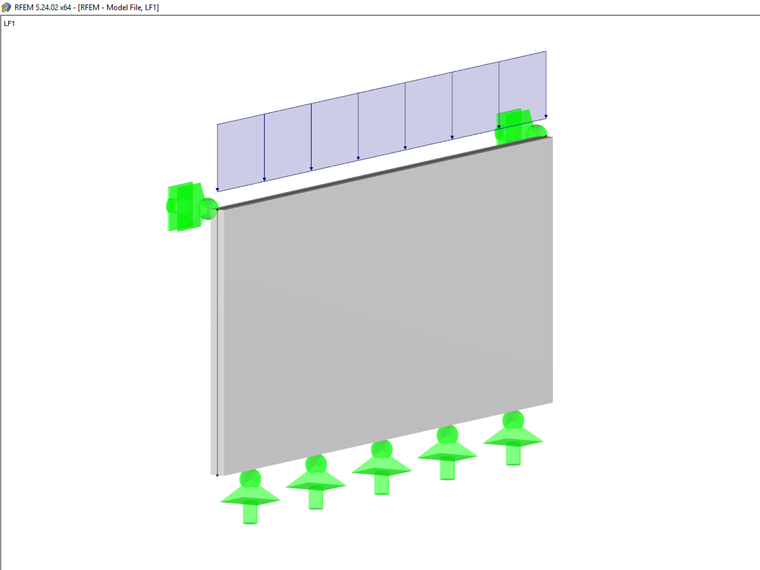

Un ejemplo de estructura de placas es una estructura de superficie que consiste en paneles de muro que transfieren los esfuerzos verticales y horizontales en su plano (Figura 01), o losas de techo que transfieren los esfuerzos horizontales en su plano.
Aplicación
Las placas se utilizan a menudo en edificios residenciales así como en la construcción de edificios en general, normalmente en forma de muros.
Por un lado, los muros se utilizan para transferir todas las cargas verticales como esfuerzos axiles hacia la cimentación; por otro lado, aseguran la rigidización horizontal de toda la estructura.
Por lo tanto, la mayoría de los edificios están diseñados estructuralmente de tal manera que los muros de cortante brindan la estabilidad de la estructura frente a todas las cargas horizontales, como el viento o los terremotos.
Dado que las placas (de muro) sólo absorben fuerzas en su plano, las líneas de acción de todos los muros en la planta estructural deben intersecar al menos dos puntos para garantizar la estabilidad de toda la estructura.
El ejemplo más simple es un garaje que consta de tres paredes. La planta tiene forma de U y las líneas de acción de las placas del muro, es decir, los esfuerzos horizontales de los muros, se intersecan en dos puntos.

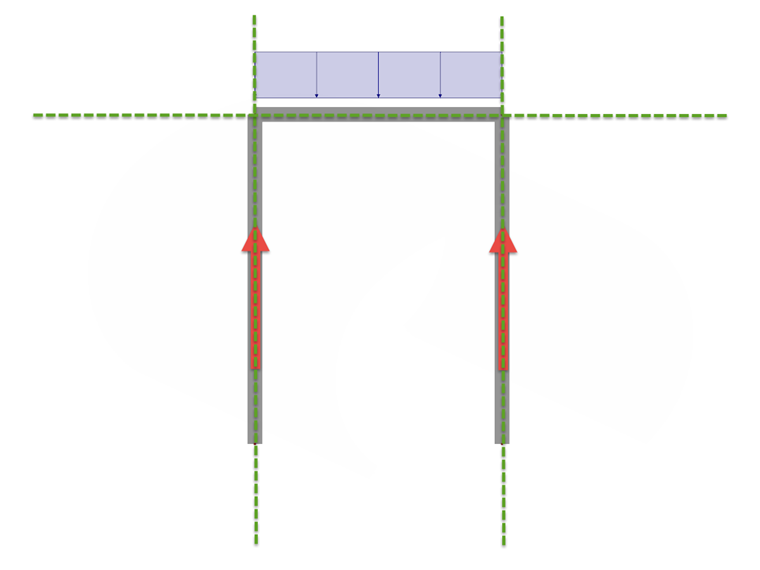

La imagen 02 muestra la carga horizontal en la dirección de los dos muros que son paralelos entre sí. En este caso, el sistema actúa como una viga de un solo vano, por lo que el muro transversal no absorbe ningún esfuerzo en la otra dirección.

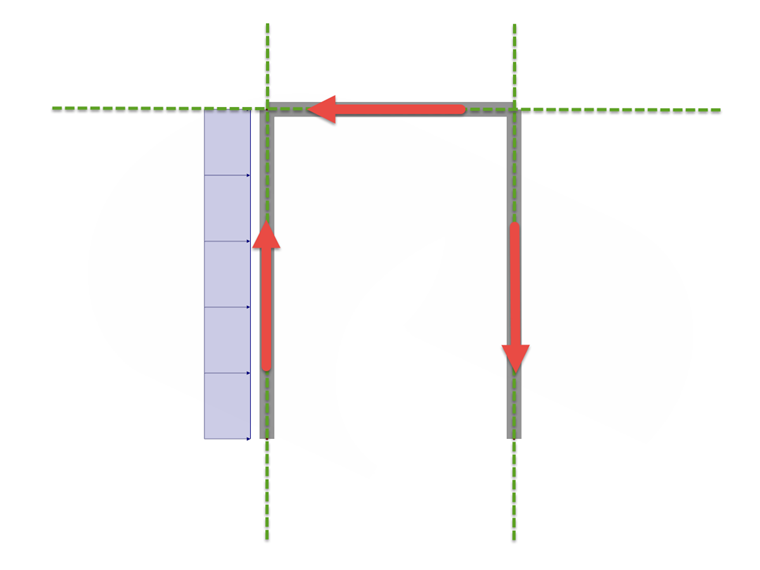

En la imagen 03, la carga externa actúa en la dirección del muro transversal simple y, por lo tanto, absorbe toda la carga. La rotación resultante del sistema estructural debe ser compensada por los otros dos muros.
Las losas actúan principalmente como placas, pero es necesario permitir un efecto de placa para transferir/acoplar las cargas externas horizontales.
Placas en RFEM y RSTAB
En RFEM, los muros y losas de techo se pueden modelar como superficies por definición o simular mediante un acoplamiento en nudo.
El software de análisis de pórticos estructurales RSTAB también proporciona potentes herramientas para simular las placas.
