Es posible asignar un apoyo en superficie a cada superficie introducida en RFEM en el gráfico o utilizando las tablas. Las condiciones de apoyo se pueden establecer para que sean completamente "rígidas" o "elásticas" definiendo una rigidez del muelle.
Apoyo o muelles en Cu,x, Cu,y, Cu,z
La dirección de los apoyos o muelles se refieren al sistema de coordenadas local de la superficie relevante que se encuentra asignada al apoyo en superficie. El sistema de coordenadas local de las superficies se puede mostrar utilizando el navegador Mostrar o el menú contextual.
El apoyo perpendicular a la superficie se controla introduciendo Cu,z. Las entradas Cu,x y Cu,y describen la resistencia contra el desplazamiento de la placa en la dirección x e y.
Muelles a cortante Cv,xz, Cv,yz

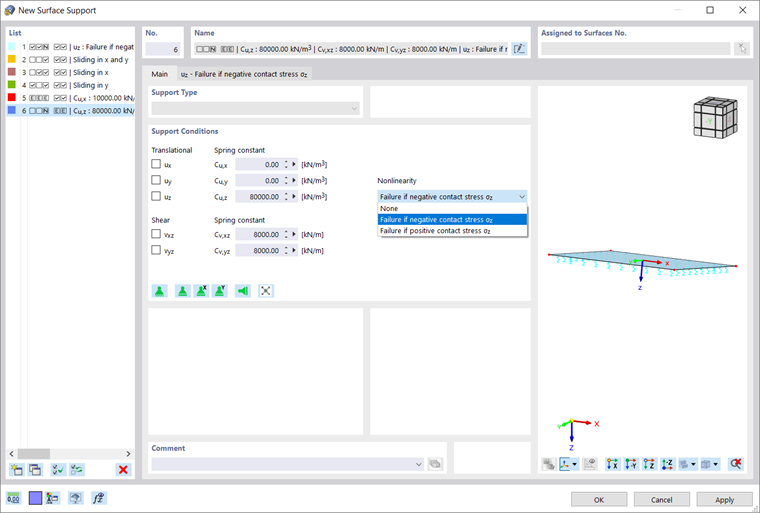

Al introducir valores en estos cuadros, se considera la resistencia a cortante del suelo en la dirección de los ejes de la superficie x o y. En la mayoría de los casos, la constante de Pasternak Cv está entre 0.1 ⋅ Cu,z (baja resistencia a cortante) y 0.5 ⋅ Cu,z (resistencia media a cortante). Como regla, se puede utilizar Cv,xz = Cv,yz. Si el apoyo en uz se ha configurado como "rígido" (consulte la imagen 01), no es posible ninguna entrada para los muelles a cortante Cv,xz y Cv,yz.
Base teórica
La base teórica sobre el "modelo de suelo eficaz" implementada en RFEM se documenta en el capítulo 4.9 del manual de RFEM.
Resultados para apoyos en superficie
Una vez que se han utilizado los apoyos en superficie en un modelo, las tensiones de contacto σz, τyz y τxz están disponibles como un resultado después del cálculo. En la tabla 4.21 "Superficies - Tensiones de contacto", las columnas H hasta J, incluidas los esfuerzos de reacción Rx, Ry y Rz, están disponibles adicionalmente para toda la superficie.
