Características
Una celosía ideal está compuesta de barras cuyas uniones en nudo consisten exclusivamente en articulaciones de momento, es decir, no se transfieren momentos flectores entre sí.
Además, la cercha ideal solo está sujeta a cargas concentradas en los nudos externos, por lo que ni los esfuerzos cortantes ni los momentos flectores surgen de las cargas externas. Si se garantiza esto, sólo aparecen los esfuerzos axiles como esfuerzos internos.
En realidad, también hay momentos flectores y esfuerzos cortantes en las barras debido a su carga muerta, por supuesto.
Aplicación
Al diseñar una cercha, es importante asegurarse de que no haya desplazamiento externo o interno. Un triángulo hecho de cerchas se considera estáticamente ideal, porque está determinado estática y cinemáticamente, es decir, estable.
Un ejemplo del uso de una celosía en la práctica es una viga de celosía, ver imagen 01. Las vigas de celosía tienen la ventaja de puentear vanos grandes con una utilización de material relativamente pequeña, como en las estructuras de cubierta de naves de logística, o en dimensiones más grandes, como un puente de ferrocarril.
Las cerchas se caracterizan por las barras en la parte superior e inferior, es decir, los cordones superior e inferior, así como por las barras, postes y diagonales verticales y diagonales de conexión. En el caso de una viga de celosía como viga de un solo vano con carga desde arriba, el momento flector es absorbido por compresión en el cordón superior y por tracción en el cordón inferior.
Cuanto mayor es la distancia entre los cordones superior e inferior, mayor es el brazo de palanca de este momento y menores son las fuerzas de compresión y tracción en los cordones superior e inferior.

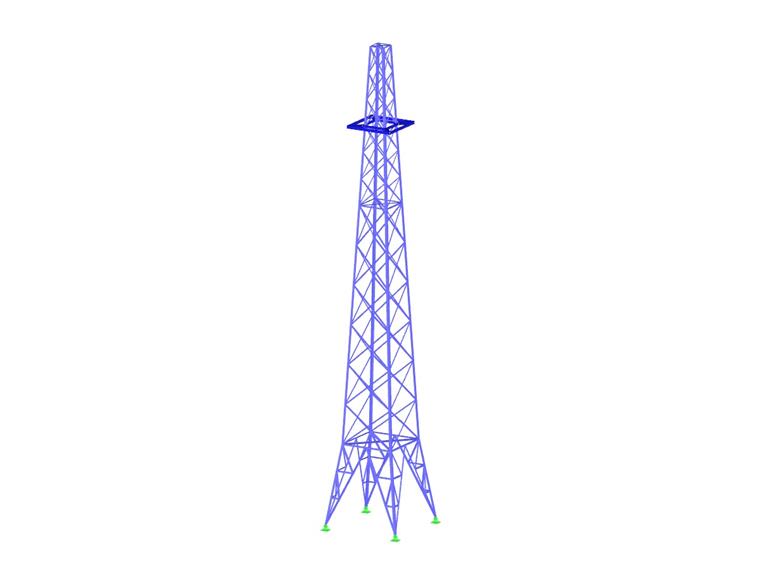

Otro ejemplo que se usa a menudo en la práctica es una torre de celosía, ver Imagen 02, por ejemplo, la Torre Eiffel en París. Incluso con estas estructuras de pórtico tridimensionales, la atención se centra en la ventaja de ahorrar material, así como en la planificación y construcción de forma eficiente.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Cerchas en el software Dlubal
En RFEM y RSTAB, Dlubal Software le brinda la oportunidad de modelar y calcular estructuras, como cerchas, de forma rápida e intuitiva.
Ambos programas principales ofrecen la opción para modelar formas comunes de celosía con especial rapidez utilizando el generador de modelos.
El módulo adicional RF-/STEEL EC3 se puede utilizar para diseñar miembros de una cercha de acero.
Además, los usuarios de Dlubal Software pueden adquirir el complemento RF‑/TOWER módulos para modelar, cargar y diseñar estructuras de torres y mástiles para seleccionar.
