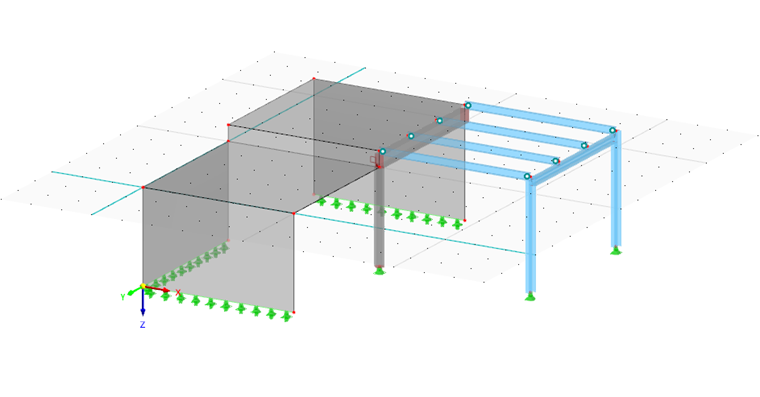

Dado que un modelo espacial solo se puede mostrar en dos dimensiones, pueden surgir problemas al configurar los objetos gráficamente. Mithilfe einer Arbeitsebene wird eine Koordinate festgelegt, die immer "festgehalten" ist.
Eine Arbeitsebene liegt in der Regel parallel zu einer der globalen Ebenen XY, YZ oder XZ, die durch zwei Achsen des globalen Koordinatensystems definiert sind. Sie können die Arbeitsebene aber auch als beliebig geneigte Ebene anordnen oder zu einer Linien-, Stab- oder Flächenachse ausrichten.

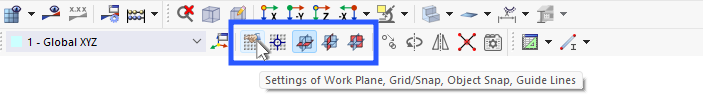

Von links nach rechts bedeuten die Schaltflächen aus der vorausgegangenen Abbildung:

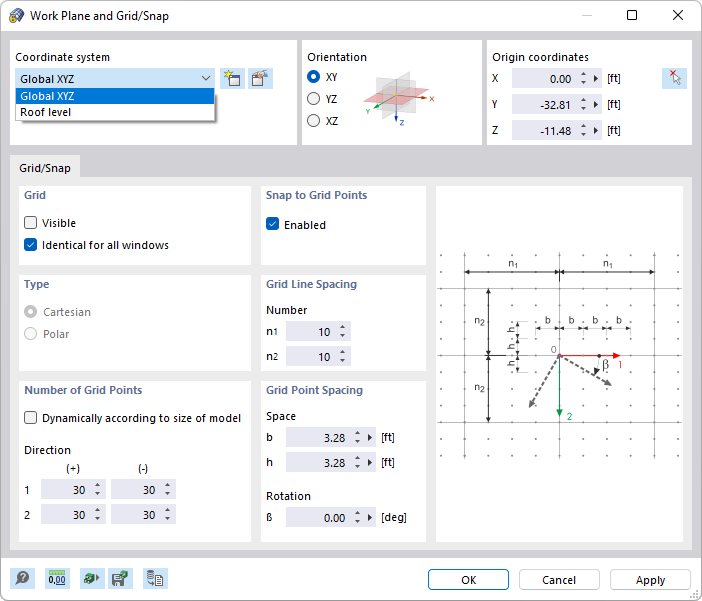

- Öffnen des Dialogs Arbeitsebene und Raster/Fang
- Grafische Auswahl des Ursprungs der Arbeitsebene
- Parallele Einstellung der Arbeitsebene zur XY-Ebene
- Parallele Einstellung der Arbeitsebene zur YZ-Ebene
- Parallele Einstellung der Arbeitsebene zur XZ-Ebene
