Sin una definición adicional, los elementos de la barra reaccionan elásticamente de forma lineal sobre y en todos los grados de libertad asignados en dicho análisis. Básicamente, este comportamiento se define por la ley de Hooke, que declara que la deformación u de un sólido es proporcional a la carga actuante F, o su deformación Δl depende linealmente de la fuerza actuante F.
En realidad, no todos los elementos reaccionan elásticamente de forma lineal. Por ejemplo, una barra circular esbelta absorbe más tracción que compresión respecto a su resistencia en la sección. Esta propiedad basada en la fuerza se puede concebir y simular por medio de la no linealidad de la barra en el cálculo numérico. En este caso, la deformación depende de la fuerza no lineal actuante debido al fallo de estabilidad prematuro (pandeo) en el estado de compresión.
Las no linealidades de barras existen en varias formas. Normalmente no dependen de las fuerzas que relacionan la linealidad una a la otra, sino del efecto final en los elementos del cálculo.
No linealidades de barra típicas

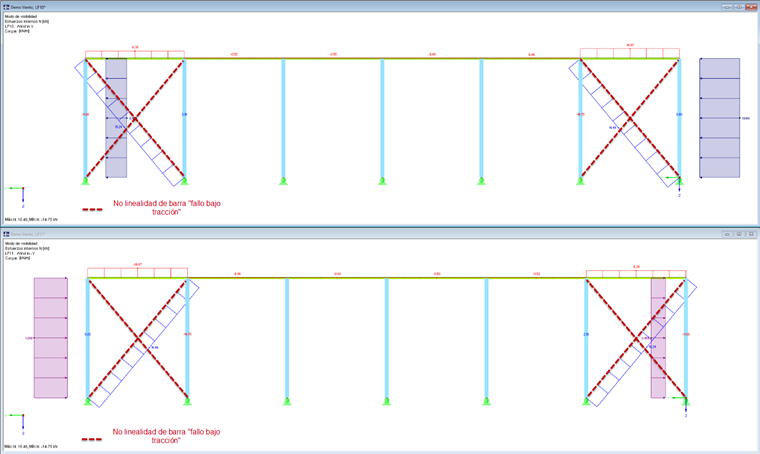

- Fallo por tracción
- Fluencia cuando se alcanza la resistencia plástica
- Rígida a partir de la deformación definida u
Introducción en RFEM y RSTAB
En RFEM y RSTAB las no linealidades de las barras se pueden introducir y definir gráficamente mediante "Insertar" → "Datos del modelo" → "No linealidades de barras" → "Cuadro de diálogo" o manualmente utilizando el navegador Datos o las tablas correspondientes.
