Los tabiques (o apoyos) son conexiones entre un sistema estructural y su entorno. Transfieren las cargas actuando en el sistema estructural y previenen movimientos de la estructura no intencionados debidos a las fuerzas actuantes. Sin apoyos, todos los nudos estarían libres y podrían desplazarse o girarse libremente.
Si desea que un nudo actúe como un apoyo, al menos uno de sus grados de libertad se debe restringir mediante un muelle o bloquear. Además, el nudo debe formar parte de una superficie o barra. Los esfuerzos contrarios que se originan del apoyo se llaman reacciones en los apoyos.
Se requieren apoyos en nudos para aplicar deformaciones impuestas. Es posible proporcionarles propiedades no lineales (criterios de fallo para esfuerzos de tracción o compresión, diagramas de trabajo y rigidez).
Tipos de apoyos
- Los apoyos móviles permiten giros alrededor del punto de apoyo, así como desplazamientos en la dirección de la trayectoria. El desplazamiento perpendicular al movimiento se bloqueará. Los apoyos móviles se describen estructuralmente como de un solo valor debido a la eliminación de un grado de libertad.
- Los apoyos articulados fijos permiten también giros sobre el punto de apoyo, pero previenen opciones de desplazamiento horizontal o vertical. Los apoyos fijos se describen estructuralmente como de dos valores debido a la eliminación de dos grados de libertad.
- Los apoyos fijados rígidamente o empotrados bloquean tanto el giro como el desplazamiento. Los apoyos empotrados se describen estructuralmente como de tres valores debido a la eliminación de tres grados de libertad.
Introducción en RFEM y RSTAB

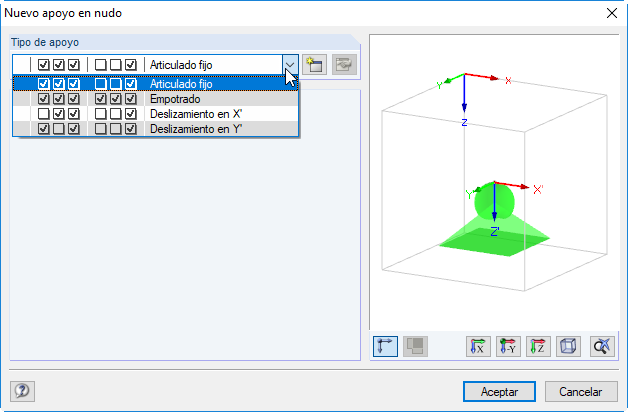

Los apoyos en nudos se pueden introducir y definir en el programa utilizando el menú "Insertar" → "Tipos para nudos" → "Apoyos en nudos" → "Cuadro de diálogo" o el botón correspondiente, o en las tablas.
