Przegrody (lub podpory) to połączenia między układem konstrukcyjnym a jego otoczeniem. Przenoszą obciążenia działające na elementy konstrukcyjne na fundament i zapobiegają powstawaniu niepożądanych ruchów sił zewnętrznych. Bez zastosowania podpór wszystkie węzły byłyby swobodne i mogłyby się przesuwać lub obracać.
Jeżeli węzeł ma pracować jako podpora, co najmniej jeden z jego stopni swobody musi zostać zablokowany lub ograniczony sprężyną. Ponadto węzeł ten musi być częścią powierzchni lub pręta. Siły, pochodzące od podpory i przeciwdziałające, nazywane są reakcjami podporowymi.
Podpory węzłowe są wymagane do zastosowania odkształceń wymuszonych. Możliwe jest nadanie im właściwości nieliniowych (kryteria uszkodzenia dla sił rozciągających lub ściskających, wykresów roboczych i wykresów sztywności).
Typy podpór
- Podpory ruchome umożliwiają obrót wokół punktu podparcia oraz przemieszczenia w kierunku trajektorii. Przemieszczenie prostopadłe do ruchu zostanie zablokowane. Podpory ruchome są opisane jako konstrukcyjnie jednowartościowe ze względu na usunięcie stopnia swobody.
- Stałe podpory lub przeguby podporowe również umożliwiają obrót wokół punktu podparcia, ale uniemożliwiają przemieszczenie w poziomie lub w pionie. Ze względu na usunięcie dwóch stopni swobody utwierdzone podpory opisano jako konstrukcyjnie dwuwartościowe.
- Sztywno zamocowane podpory blokują zarówno obrót, jak i przemieszczenie. Podpory sztywne są opisane jako konstrukcyjnie trójwartościowe ze względu na usunięcie trzech stopni swobody.
Wprowadzanie elementu w programie RFEM i RSTAB
.png)

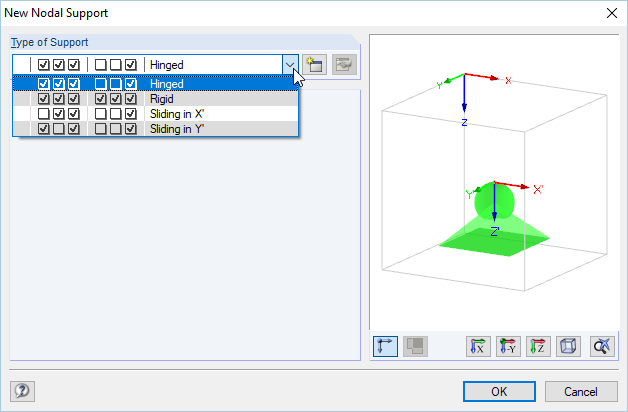

Podpory węzłowe można wprowadzać i definiować w programie za pomocą menu "Wstawić" → "Typy dla węzłów" → "Podpory węzłowe" → "Okno dialogowe" lub odpowiedniego przycisku lub w tabelach.
