P

Panel usztywniający

Zastosowanie ciągłego podparcia bocznego jest regulowane przez normy EN 1993-1-1, Załącznik BB.2.1 i EN 1993-1-3, rozdział 10.1.5.1.

Wprowadzanie w RF-/STEEL EC3 i RF-/FE-LTB

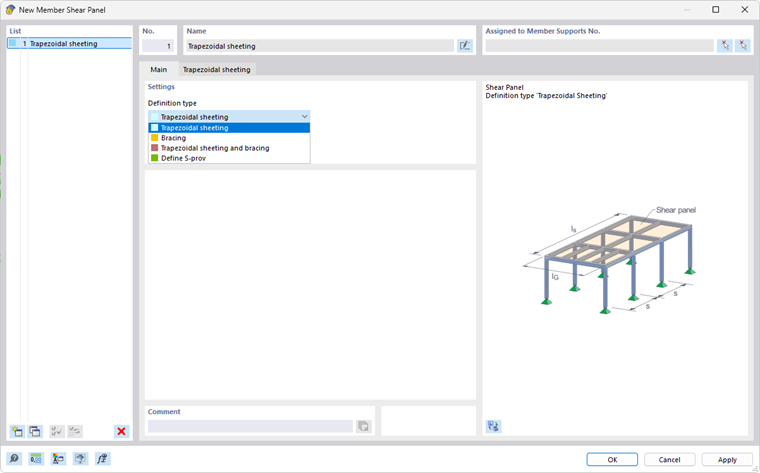

W modułach obliczeniowych można zdefiniować sztywność panelu usztywniającego za pomocą następujących parametrów (patrz rysunek 01):

  • Blacha trapezowa
  • Stężenie
  • Blacha trapezowa i stężenie
  • Ręczna specyfikacja sztywności

Blacha trapezowa może być wybrana z biblioteki (patrz rysunek 02). Parametry geometryczne, takie jak długość panelu usztywniającego lub rozstaw słupków, można określić graficznie w oknie roboczym.

Na podstawie warunków brzegowych program określa istniejącą sztywność panelu usztywniającego i wykorzystuje ją jako ciągłą podporę boczną przekroju.

Odnośniki
Odniesienia
  1. Eurokod 3: Eurokod 3: Projektowanie konstrukcji stalowych - Część 1-1: Reguły ogólne i reguły dla budynków. (2010). Berlin: Beuth Verlag GmbH
  2. Eurokod 3: Projektowanie konstrukcji stalowych - Część 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Berlin: Beuth.
