Zarówno liczbę, jak i układ prowadnic można dostosować do warunków geometrycznych modelu.
Na potrzeby modelowania można "zablokować" prowadnice. Zapobiega to niezamierzonemu przesunięciu prowadnic podczas graficznego wprowadzania obiektów. Jednak funkcja skoku w punktach przecięcia prowadnic pozostaje aktywna.
Wprowadzanie elementu w programie RFEM i RSTAB

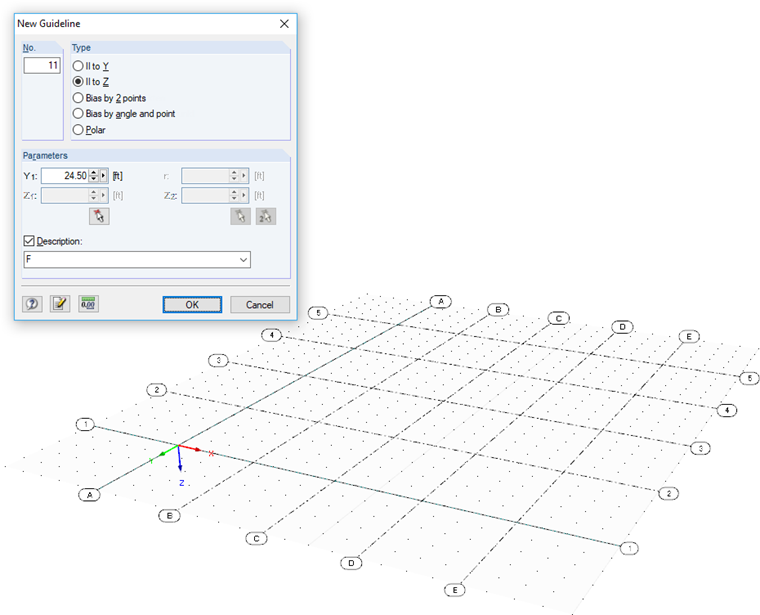

Prowadnice można wygenerować w bieżącej płaszczyźnie roboczej graficznie lub poprzez wprowadzenie danych w odpowiednim oknie dialogowym. Okno dialogowe wprowadzania można wywołać za pomocą menu "Wstaw" → "Prowadnice" → "Okno dialogowe".
Prowadnice można zdefiniować w następujący sposób:
- Równolegle do osi globalnego układu współrzędnych w bieżącej płaszczyźnie roboczej
- Opcjonalnie za pomocą dwóch punktów lub punktu i kąta w aktualnej płaszczyźnie roboczej
- Biegunowy w aktualnej płaszczyźnie roboczej
Podczas wyświetlania prowadnic można pokazać lub ukryć ich numerację lub opis zdefiniowany przez użytkownika.
W przypadku linii pomocniczych dostępne są funkcje edycji graficznej. Umożliwia to przesunięcie lub skopiowanie wybranej linii prowadzącej do oryginalnej płaszczyzny. Nie ma to wpływu na typ definicji (patrz lista powyżej).
