Wprowadzanie elementu w programie RFEM i RSTAB

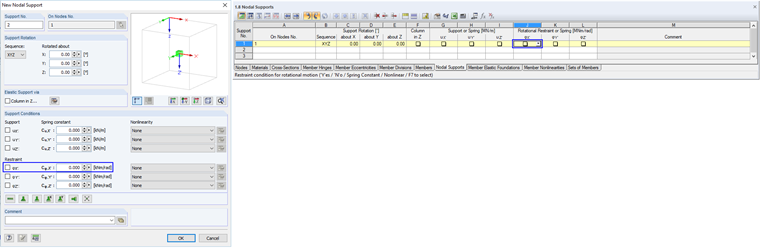

Dyskretne ograniczenie obrotu (punktowa sprężyna obrotowa) można wprowadzić za pomocą menu "Wstaw" → "Dane modelu" → "Podpora węzłowa" → "Okno dialogowe"/"Grafika" (patrz Rysunek 01 po lewej stronie) lub za pomocą odpowiedniego przycisku. lub w tabeli (patrz Rysunek 01 po prawej stronie).

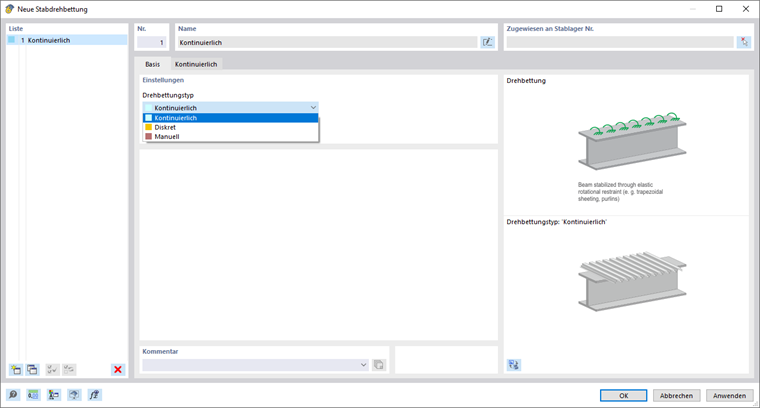

Ciągłe ograniczenie obrotu (ciągła sprężystość obrotowa) można wprowadzić za pomocą menu "Wstaw" → "Dane modelu" → "Sprężyste podłoże pręta" → "Okno dialogowe" (patrz Rysunek 02 po lewej stronie) lub w tabelach (patrz Rysunek 02 na po prawej stronie).
Wprowadzanie w RF-/STEEL EC3 i RF-/FE-LTB

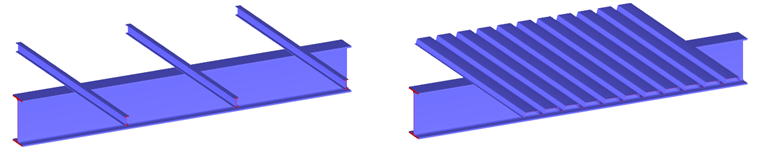

Obracaniu się dźwigarów podatnych na zwichrzenie można zapobiec, stosując odpowiednie połączenia za pomocą prostopadle rozmieszczonych dźwigarów (patrz rys. 03 po lewej stronie) lub płyt (patrz rys. 03 po prawej stronie). Działają one jako punktowe sprężyny obrotowe (belki) lub ciągłe sprężyny obrotowe (płyty).

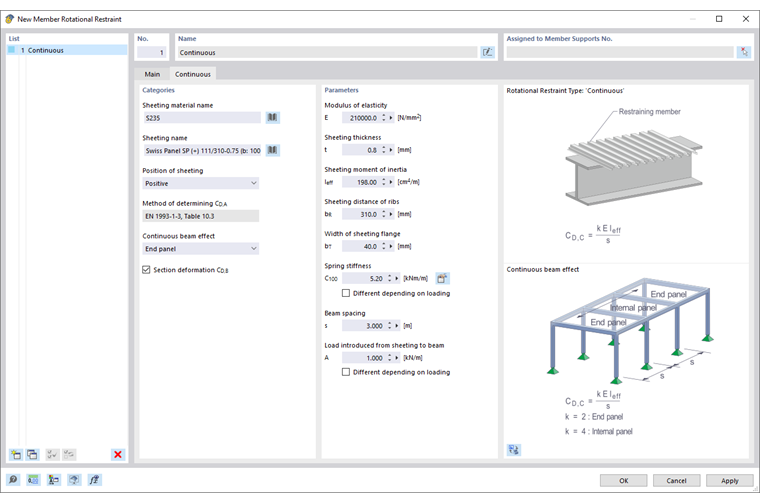

W RF-/STEEL EC3 można zdefiniować ograniczenie obrotu w oknie "Parametry - Pręty" lub "Parametry - Zbiory prętów". W tym celu należy zaznaczyć pole wyboru "Utwierdzenie obrotu". Następnie w ustawieniach można wprowadzić parametry ograniczenia obrotu. Sprężyna obrotowa może być określona ręcznie lub obliczona na podstawie parametrów dyskretnego lub ciągłego ograniczenia obrotu (patrz Rysunek 04).

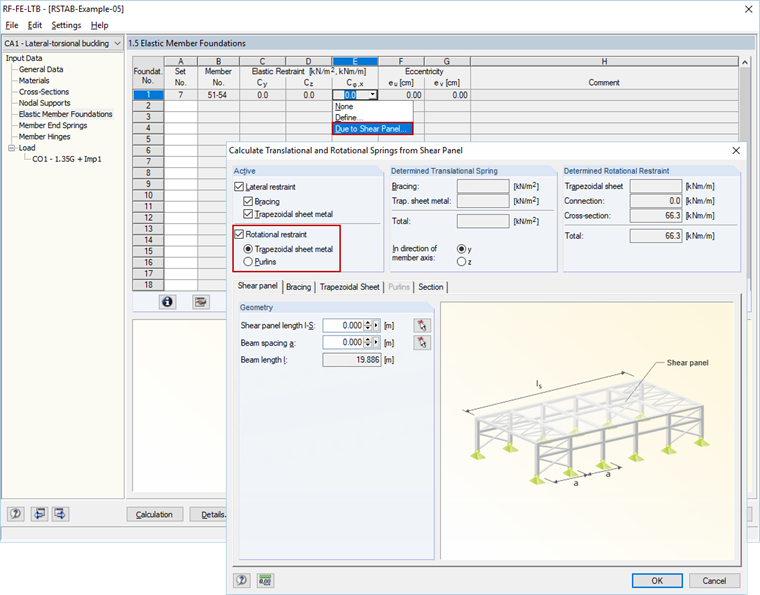

W RF-/FE-LTB można zdefiniować utwierdzenie obrotu w oknie "Sprężysty pręt fundamentowy". Sprężyna obrotowa może być określona ręcznie lub obliczona na podstawie parametrów dyskretnego lub ciągłego ograniczenia obrotu (patrz Rysunek 05).
