Rotační uložení představuje diskrétní nebo spojitou rotační pružinu okolo podélné osy prutu.
RFEM 5 und RSTAB 8

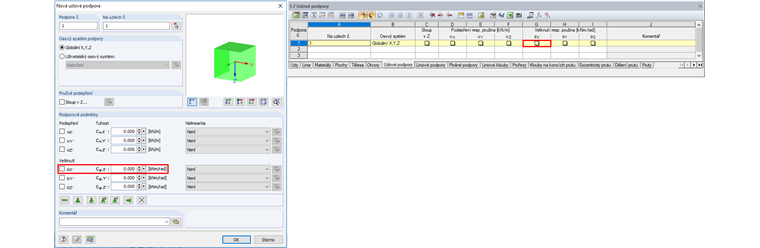

Eine diskrete Drehbettung (Punktdrehfeder) kann über das Menü "Einfügen" → "Modelldaten" → "Knotenlager" → "Dialog" / "Grafisch" (links im Bild) beziehungsweise über die entsprechende Schaltfläche in einem Dialog oder tabellarisch (rechts im Bild) eingefügt werden.

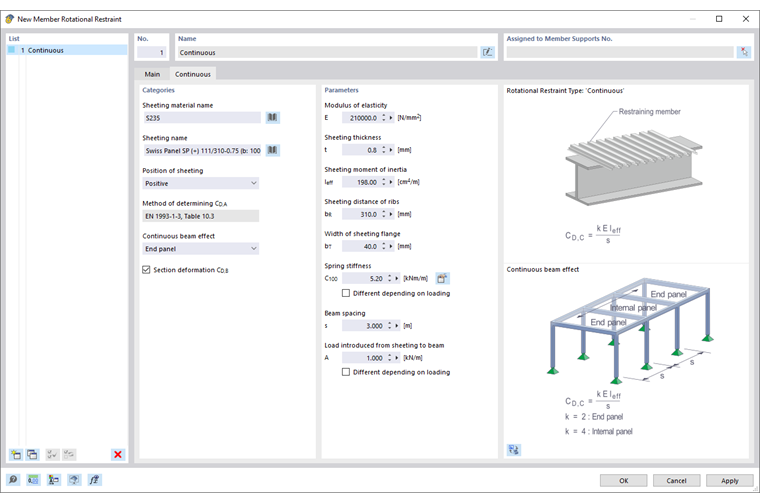

Analog kann eine kontinuierliche Drehbettung (kontinuierliche Drehfeder) über das Menü "Einfügen" → "Modelldaten" → "Stabbettungen" → "Dialog" oder tabellarisch definiert werden.
Zadání v přídavných modulech RF-/STEEL EC3 a RF-/FE-LTB

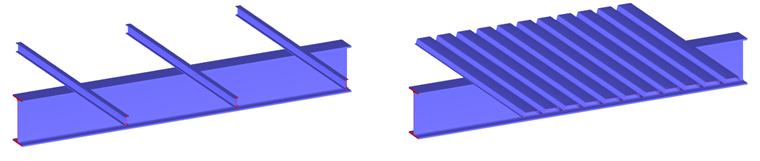

Die Verdrehung von biegedrillknickgefährdeten Trägern kann bei entsprechender Ausbildung der Anschlüsse durch quer dazu angeordnete Träger (links im Bild) oder Platten (rechts im Bild) behindert werden (siehe Bild Diskrete/kontinuierliche Drehbettung). Ty působí jako bodové torzní pružiny (nosníky) nebo jako spojité torzní pružiny (desky).

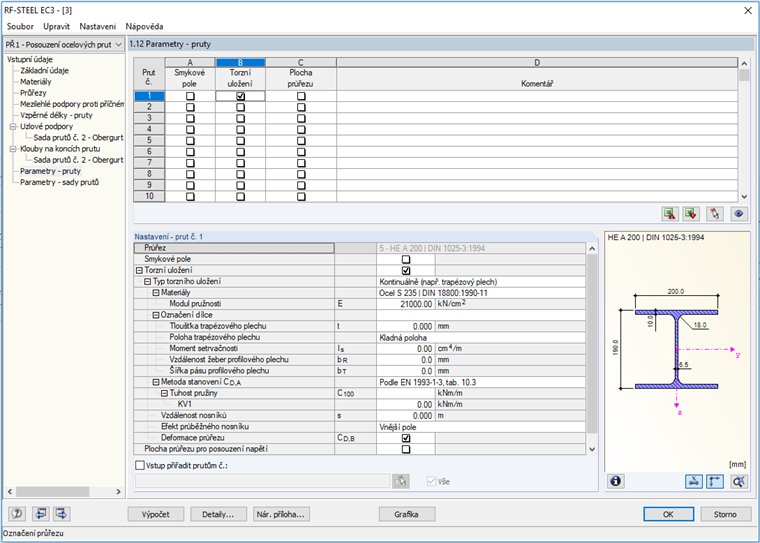

In RF-/STAHL EC3 kann die Drehbettung in der Maske "Parameter Stäbe" beziehungsweise "Parameter Stabsätze" definiert werden. Za tímto účelem zaškrtněte políčko "Torzní uložení". Parametry torzního uložení pak můžeme zadat v nastavení. Die Drehfeder kann manuell vorgegeben oder aus den Parametern der diskreten bzw. kontinuierlichen Drehbettung berechnet werden.
In RF-/FE-BGDK kann die Drehbettung in der Maske "Elastische Stabbettung" definiert werden. Die Drehfeder kann manuell vorgegeben oder aus den Parametern der diskreten respektive kontinuierlichen Drehbettung berechnet werden.
RFEM 6 a RSTAB 9

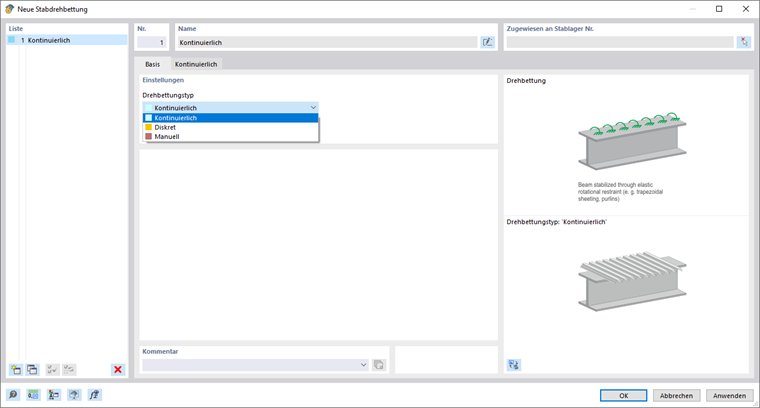

Eine diskrete Drehbettung (Punktdrehfeder) oder eine kontinuierliche Drehbettung kann über das Menü "Einfügen" → "Typen für Stäbe" → "Stabdrehbettungen" → "Dialog" definiert werden. Wählen Sie im Dialog Neue Stabdrehbettung aus, welcher Drehbettungstyp vorliegt – kontinuierlich, diskret oder manuell.
Definieren Sie dann im zweiten Register die Eigenschaften der Drehbettung.
