Ovládací panel

Použití v programu

Ovládací panel většinou obsahuje záložky 'Barvy', 'Faktory' a 'Objekty', pomocí nichž lze nastavit zobrazení výsledků.

• Barvy: V první záložce 'Barvy' se zobrazí stupnice barev s přiřazenými rozsahy hodnot pro vícebarevné zobrazení výsledků. Je možné změnit a nastavit jak barvy, tak počet rozsahů barev.

01 Záložka "Barvy" pro výsledky na prutech a plochách

• Faktory: Ve druhé záložce 'Faktory' můžete upravit faktory zvětšení pro grafické zobrazení výsledků.

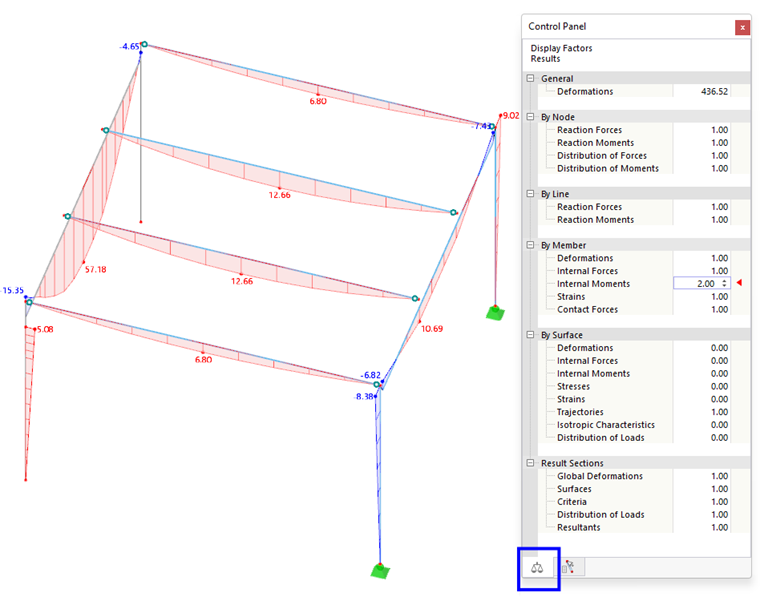

02 Úprava faktorů zobrazení pro momenty na prutech

• Objekty: V poslední záložce 'Zobrazit výsledky na objektech' určujeme, na kterých prutech, plochách nebo tělesech se výsledky zobrazí. Program zde nabízí různé možnosti. Je možné zobrazit výsledky všech objektů, výsledky aktuálního výběru v pracovním okně, výsledky objektů, jejichž čísla zadáte, nebo výsledky určitého výběru objektů (VO). Kromě toho se můžete rozhodnout nezobrazovat výsledky objektů zadaného typu.

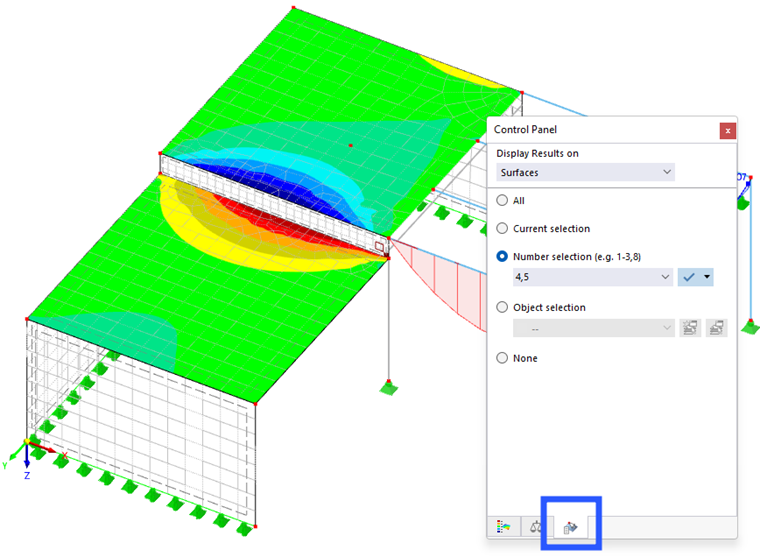

03 Zobrazení výsledků na vybraných plochách

Ovládací panel je možné zobrazit nebo skrýt v nabídce Zobrazit pod položkou Ovládací panel.
