панель управления

Использование в программе

Панель управления обычно состоит из вкладок «Цвета», «Факторы» и «Объекты», которые можно использовать для настройки отображения результатов.

• Цвета : Первая вкладка «Цвета» показывает цветовую шкалу с заданными диапазонами значений для многоцветного отображения результатов. Можно изменить как цвета, так и количество цветовых диапазонов.

01 Вкладка «Цвета» для результатов стержней и поверхностей

• Факторы : Во второй вкладке «Коэффициенты» вы можете настроить коэффициенты масштабирования для графического отображения результатов.

02 Настройка коэффициентов отображения для моментов стержней

• Объекты : С помощью последнего регистра ' объекты ', из которых состоят стержни, поверхности, объемы и т. Д. результаты представлены. Программа предоставляет для этого различные возможности. Возможно отображение результатов всех объектов, результатов текущего выбора в рабочем окне, результатов объектов, чей номер указан, или результатов выбора объекта (ОС). Кроме того, вы можете решить не отображать результаты любого объекта указанного типа.

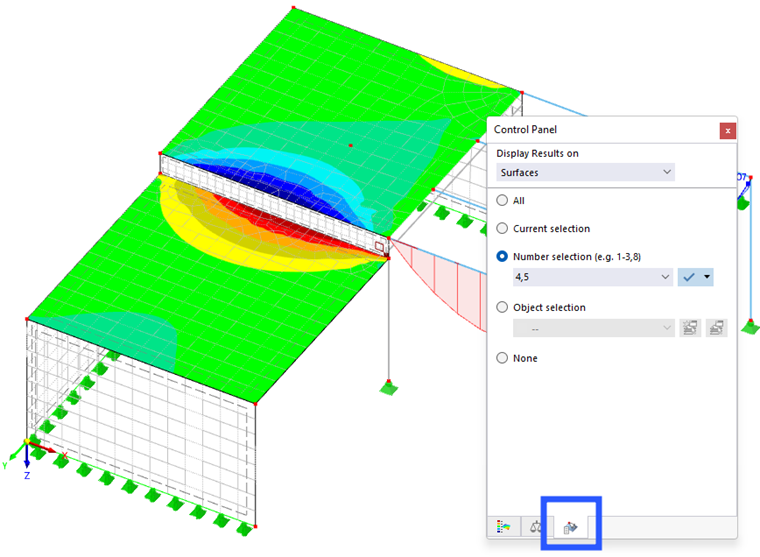

03 Отображение результатов выбранных поверхностей

Панель управления можно отобразить или скрыть в меню « Просмотр » под пунктом «Панель управления».
