Конструктивная система | Модель

Размер файла программы RFEM и RSTAB зависит от размера модели. Что, в свою очередь, зависит от количества и размера индивидуальных данных модели.

Ввод данных в RFEM и RSTAB

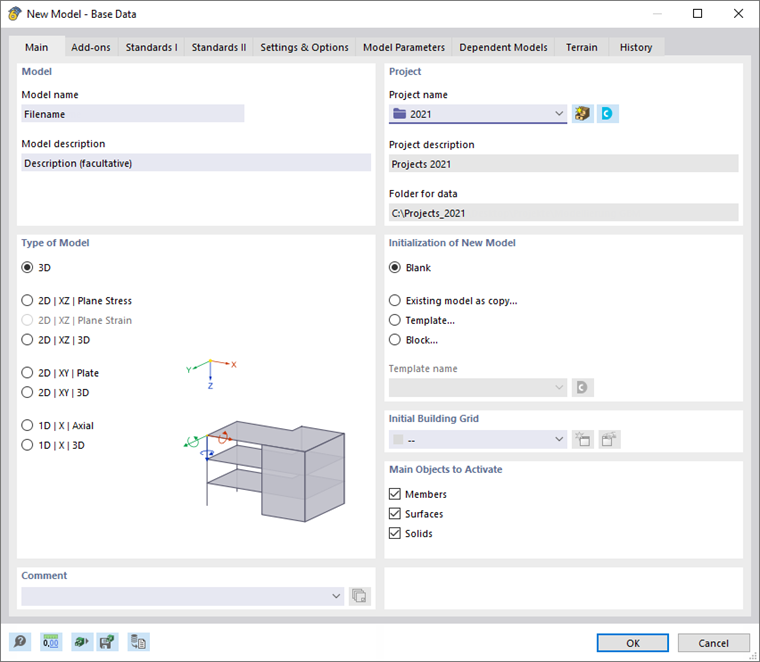

После запуска программы RFEM или RSTAB можно создать новую модель либо с помощью кнопки «Новая модель», либо через «Файл» → «Новый». Помимо ввода описания модели, в диалоговом окне «Новая модель — Общие данные» можно задать основные параметры, такие как тип модели. 2D-модель может изображаться только в одной плоскости и у неё есть три степени свободы, тогда как 3D-модель имеет шесть степеней свободы и для неё доступны все три рабочие плоскости XY, XZ и YZ.

Способы изображения

Для модели доступны различные способы изображения, также называемые визуализацией:

  • Каркасная модель: В каркасной модели отображаются только оси стержней (и поверхностей), причем в линейном виде.
  • Сплошная модель (прозрачная/заполненная): В сплошной модели отображается полная форма объектов, включая их сечения.

Чтобы изменить настройку, используйте кнопку «Изобразить модель» на панели инструментов или навигатор проекта «Изобразить» → «Визуализация» → «Модель».

Генератор моделей

Также возможно автоматически создавать типовые модели или частичные модели, вводя все необходимые параметры. Откройте генератор модели с помощью «Инструменты» → «Создать модель-стержни (в RFEM также поверхности)».


Ссылки
Ссылки
  1. Dlubal Software, сентябрь 2017 (2018). Руководство программы RFEM. Тифенбах,
  2. Dlubal Software, сентябрь 2017 (2016). Руководство программы RSTAB. Тифенбах: Dlubal Software, сентябрь 2017
