Если узел смещается, несмотря на определенную опору, это называется наложенной узловой деформацией. Это, например, случай смещения колонн.
Чтобы приложенная деформация была эффективной в узлах, необходимо поддерживать узлы в направлении деформации.
Прилагаемая деформация может быть определена для каждой из шести степеней свободы, но только в том направлении, в котором узел имеет опору.
Навязанные смещения имеют положительный эффект, если они направлены в направлении положительных осей соответствующей системы координат. Положительные повороты действуют вправо вокруг соответствующей положительной оси узловой опоры.
Использование в программе
В программе наложенная деформация может быть вызвана смещением или вращением.

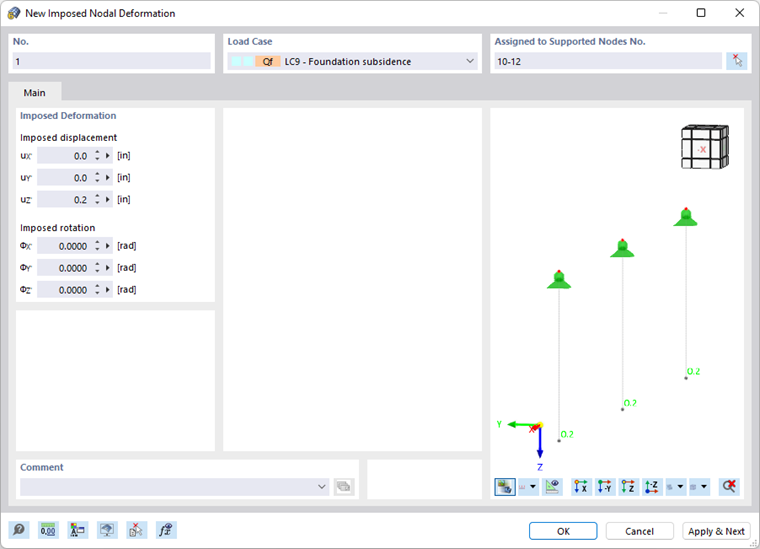

Чтобы ввести наложенное смещение, необходимо указать компоненты X, Y и Z вектора смещения. Если есть вращение опоры, компоненты относятся к вращающимся осям опоры.
Чтобы ввести установленное вращение, также необходимо определить компоненты поворота по осям X, Y и Z по отношению к системе координат опоры.
