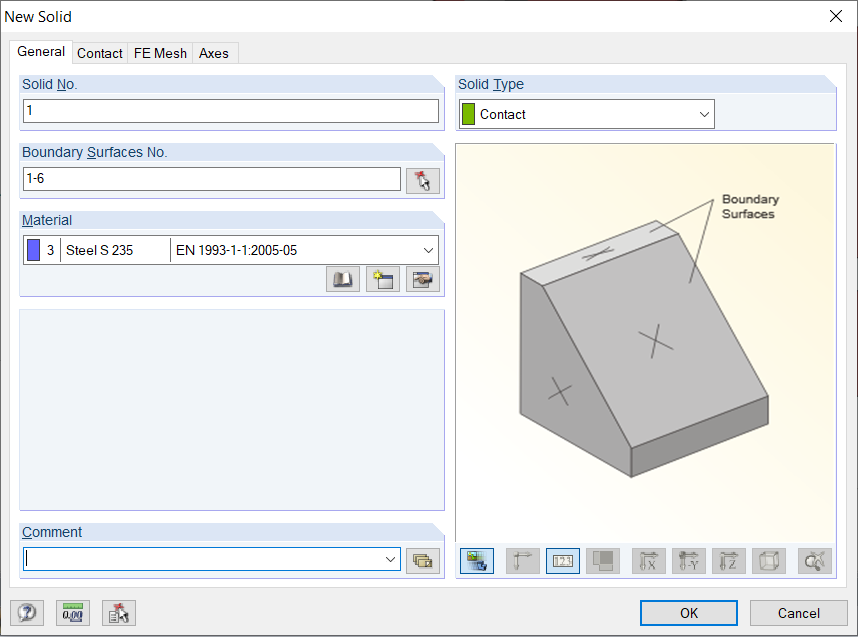

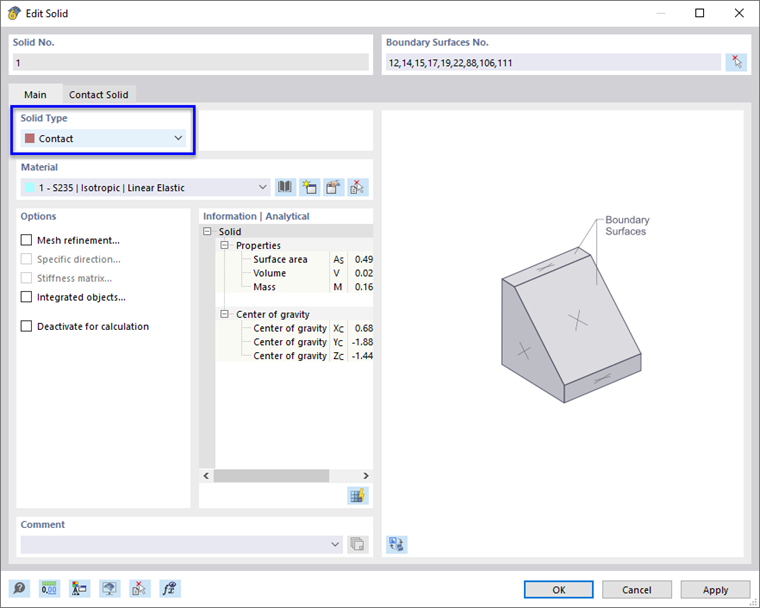

Вкладка «Общие» диалогового окна твердого тела описывает следующие параметры:
- Сплошной тип, в данном случае «Контакт»
- Граничные поверхности тела
- Материал твердого тела

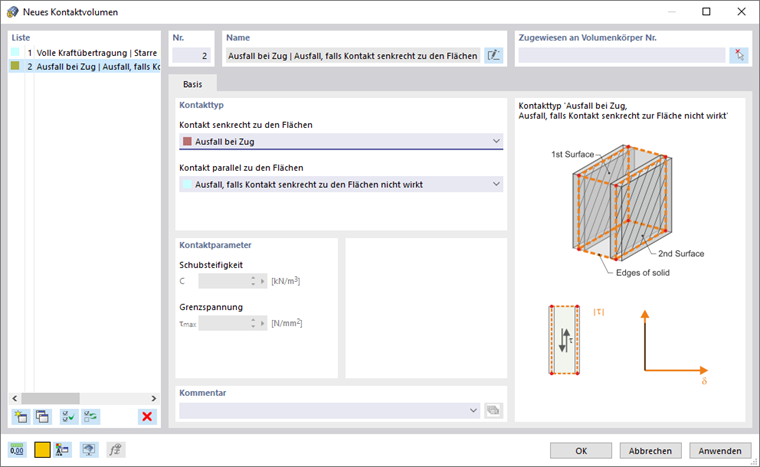

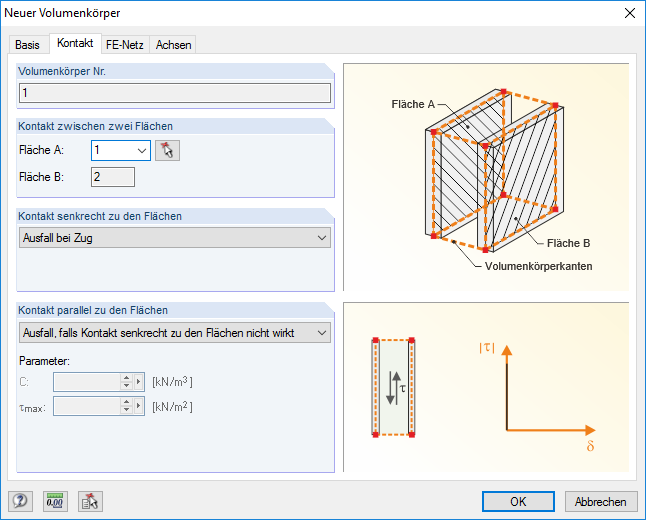

Вкладка «Контакты» управляет следующей информацией:
- Две поверхности A и B, между которыми эффективны контактные свойства
- Свойства контакта, перпендикулярного обеим поверхностям (полная передача усилия, разрушение при сжатии или растяжении)
- Свойства контакта, параллельного обеим поверхностям (полная передача усилия, разрушение при выходе из строя контакта, перпендикулярного поверхностям, жесткое или упругое трение с пределом или без ограничения, поведение упругого твердого тела)
Для определения контактного тела должны быть выполнены следующие требования:
- Две контактные поверхности должны быть параллельны друг другу и иметь одинаковые размеры.
- Обе контактные поверхности должны иметь одинаковые интегрированные элементы, такие как узлы и линии, на одинаковой высоте.
- Каждая боковая соединительная поверхность должна состоять из четырех ограничивающих линий.
