Уплотнение сетки КЭ

В дополнение к глобальным настройкам сетки, на создание сетки КЭ можно повлиять с помощью определенных уточнений сетки, например, для достижения более точной дискретизации в области соединения. Кроме того, уточнение сетки также можно использовать для управления точностью результата или временем расчета. Например, количество конечных элементов может быть уменьшено, чтобы сократить время расчета, или количество конечных элементов в диапазоне может быть увеличено, чтобы повысить точность результата.

Использование в программе

В принципе, в программе доступно четыре различных типа уточнения сетки КЭ:

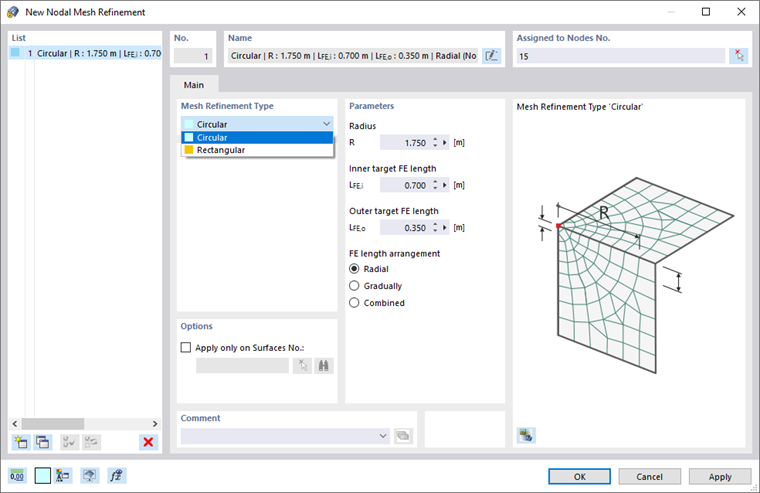

  • Nodal Mesh Refinement - области уточнения вокруг узла
  • Line Mesh Refinement - уточнение по линии
  • Surface Mesh Refinement - уточнения на поверхности
  • Solid Mesh Refinement - уточнения в твердом теле

Тем не менее, чтобы изучить влияние размера сетки КЭ на результат, рекомендуется сначала выполнить на модели анализ качества сетки КЭ. Благодаря тому, затем можно найти оптимальное соотношение между требуемой точностью и временем вычисления.
