Сетка

Сетка графического интерфейса пользователя в основном используется как инструмент ввода в рабочей плоскости. Die Rasterpunkte können bei der Eingabe der Modelldaten gefangen werden. Auf diese Weise ist eine schnelle und exakte Arbeitsweise möglich.

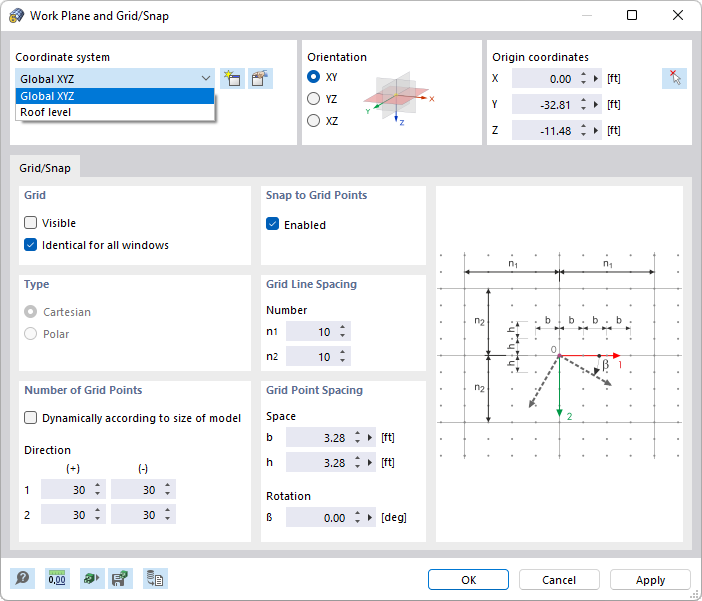

Über das Menü "Extras" → "Arbeitsebene, Raster/Fang, Objektfang, Hilfslinien" können in einem Dialog Einstellungen zum Raster getätigt werden. So lassen sich die Anzahl und der Abstand der Rasterpunkte, eine Drehung und der Fangabstand konfigurieren.

Außerdem ist es möglich, das Raster automatisch an die Modellgröße anzupassen. Damit entfällt ein manuelles Nachjustieren der Rastergröße, da das Raster automatisch mit der Modellgröße wächst.
