У

Ударная нагрузка

Ударные нагрузки - это нагрузки, возникающие из-за ударного воздействия транспортных средств.

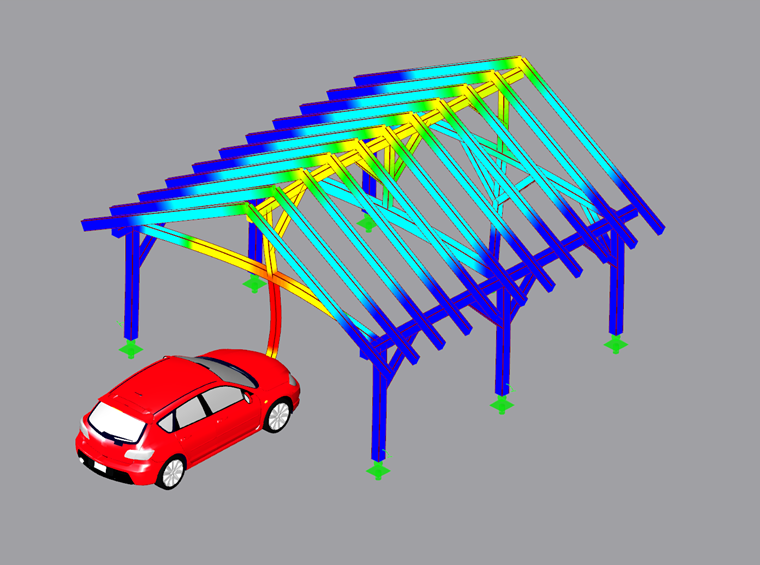

Напряжение навеса от удара легковым автомобилем
Автомобиль врезался в навес

Общие сведения

Ударные нагрузки описывают нагружение конструктивного элемента в результате ударного воздействия транспортного средства. Ударное воздействие рассматривается как предельный случай и, следовательно, не представляет собой постоянную нагрузку.

Положение

Например, норма EN 1991-1-7 определяет, когда и в каком размере должны быть применены ударные нагрузки.

Наклонные компоненты

В строительных конструкциях ударные нагрузки применяются

  • Гаражи
  • Конструкции с авторизованным движением транспортных средств или погрузчиков
  • Конструкции, непосредственно прилегающие к дорожному движению (мосты и т.д.)
  • Сооружения, непосредственно прилегающие к железнодорожного движения
  • Конструкции с лётными площадками для вертолётов

Нагрузки

Чтобы воспроизвести в расчете конструкции нагрузку как можно ближе к реальности, ударная нагрузка прилагается на высоте 1,25 м для грузовика и 0,5 м для легкового автомобиля. Площадь удара составляет максимум 0,5 м х 0,2 м.

Величина нагрузки определяется по таблицам нормы EN 1991-1-7 и зависит от направления воздействия нагрузки (в направлении движения или перпендикулярно направлению движения), а также от средней скорости окружающего движения. Например, наружное дорожное движение более быстрое, чем в гаражах, поэтому вне зданий необходимо приложить более высокие ударные нагрузки.

Различные допущения нагрузки применяются для ударного воздействия погрузчиков, вертолетов, рельсовых транспортных средств и движения судов. Они также приведены в норме EN 1991-1-7.
