Решетка линии

Решетка линий представляет собой одно-, двух- или трехмерную сетку, точки пересечения которой являются для графического ввода точками привязки. Именно потому она используется как вспомогательное средство для определения местоположения моделируемых объектов.

Ввод данных в программе RFEM и RSTAB

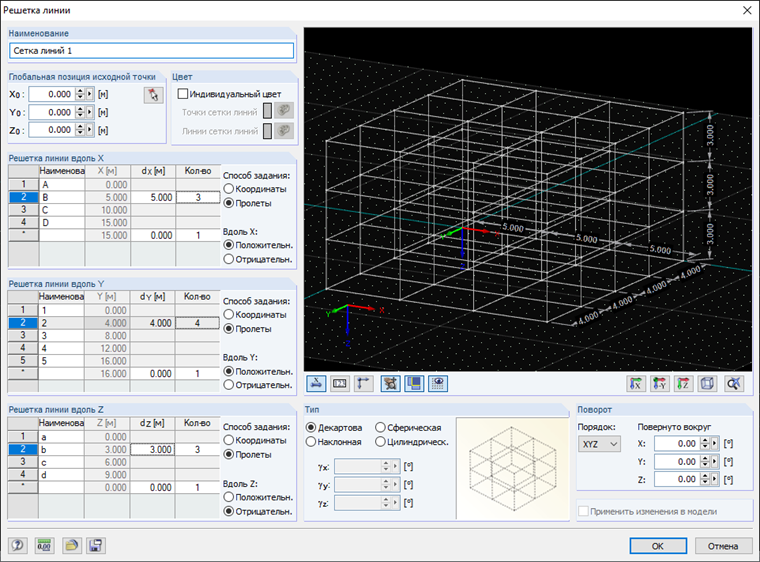

Сетка линий может быть определена с помощью меню «Вставить» → «Сетка линий» или контекстного меню в навигаторе данных.

В программе доступны следующие типы решетки линий:

  • Декартово
  • Наклонная (сетка может вращаться вокруг любой оси на любой угол поворота γ)
  • Сферический
  • Цилиндрический

Исходная точка линейной сетки определяется в разделе «Глобальное положение точки вставки».

В разделах «Линейная сетка в направлении X/Y/Z» вы можете определить интервал и количество пролетов. Флажки «Положительный» и «Отрицательный» определяют направление глобальной оси, в которой создается сетка линий.

Решетку линий можно также повернуть вокруг требуемой оси. Для этого есть последовательность в разделе «Поворот», где вы можете выбрать последовательность локальных осей сетки X ', Y ' и Z '. В текстовых полях в разделе «Повернут» вы можете указать угол поворота вокруг глобальных осей X, Y и Z.

Если активирован флажок «Применить изменения в модели», то узлы, лежащие в точках пересечения линейной сетки, корректируются. Все остальные узлы решетки остаются без изменений.

С помощью кнопки [Сохранить как] можно текущую решетку линий сохранить в качестве шаблона и затем снова использовать, употребив кнопку [Загрузить сохраненные данные].

Само отображение решетки линий настраивается посредством кнопок под окном графики, которые позволяют отобразить или скрыть нумерацию и пользовательские описания, а также размеры решетки и ее систему координат.

Далее, для решеток линий доступны также все функции графического редактирования, которые позволяют перемещать и копировать выбранные решетки линий.
