Une grille de ligne est une grille en une, deux ou trois dimensions dont les points d'intersection représentent des points de saisie pour l'entrée graphique. Elle facilite donc le dessin afin de positionner les objets.
Paramètres dans RFEM et RSTAB

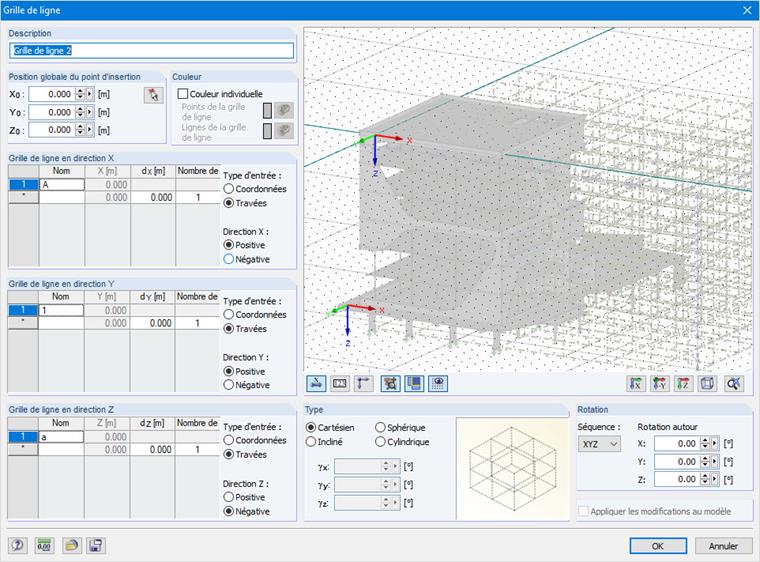

Une grille de lignes peut être définie à l'aide du menu « Insérer » → « Grille de lignes » ou du menu contextuel du navigateur Données.
Les types de grille de ligne suivants sont disponibles :
- Cartésien
- Inclinée (une grille peut être tournée autour de n'importe quel axe selon n'importe quel angle de rotation γ)
- Sphérique
- Cylindrique
L'origine de la grille de lignes est définie dans la section « Position globale du point d'insertion ».
Vous pouvez définir l'espacement et le nombre de travées dans les sections « Grille linéaire dans la direction X-/Y-/Z ». Les cases à cocher « Positif » et « Négatif » contrôlent la direction de l'axe global dans laquelle la grille de lignes est générée.
La grille de ligne peut pivoter autour d'un axe. Pour ce faire, vous pouvez sélectionner la séquence des axes de grille locaux X', Y' et Z' dans la section « Rotation ». Vous pouvez ensuite spécifier l'angle de rotation autour des axes globaux X, Y et Z dans les zones de texte sous « Rotation autour de ».
Si la case « Appliquer les modifications apportées au modèle » est cochée, les nœuds situés aux points d'intersection de la grille de lignes sont ajustés. Les modifications n'ont aucun effet sur la grille de ligne en ce qui concerne les autres nœuds.
Il est possible d'enregistrer la grille de ligne comme modèle type à l'aide du bouton [Enregistrer sous] et de la réutiliser à l'aide du bouton [Charger les données enregistrées].
Vous pouvez ajuster l'affichage de la grille de ligne à l'aide des boutons sous la fenêtre graphique. Vous pouvez afficher ou masquer la numérotation ou la description définie par l'utilisateur, ainsi que les dimensions et le système d'axes.
Plusieurs fonctions sont disponibles pour modifier graphiquement les grilles de ligne. Vous pouvez ainsi déplacer ou copier la grille sélectionnée.
