Une grille de bâtiment est une grille en une, deux ou trois dimensions dont les points d'intersection sont des points de saisie pour l'entrée graphique. Elle facilite donc le dessin afin de positionner les objets.
Paramètres dans RFEM et RSTAB

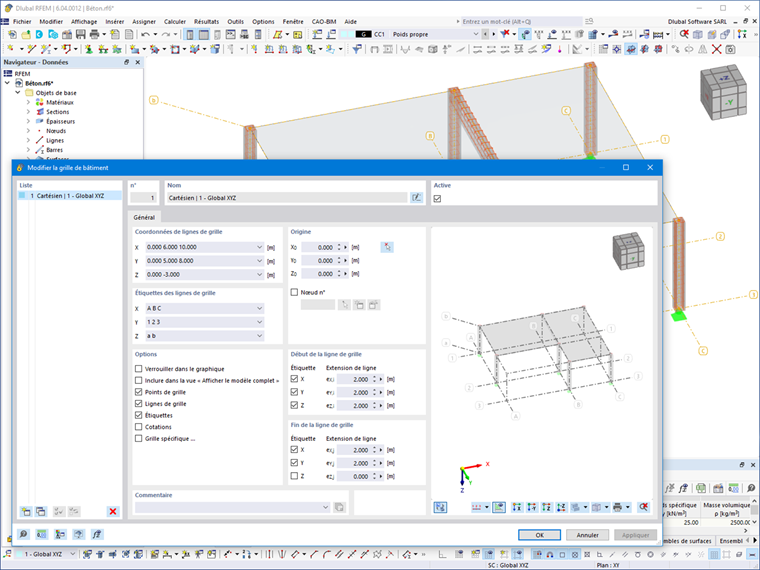

Une grille de bâtiment peut être définie à l'aide du menu « Insérer » → « Objets repères » → « Grille de bâtiment » → « Boîte de dialogue », ou du menu contextuel correspondant dans le Navigateur - Données.
Dans la section « Coordonnées de ligne de grille », vous pouvez préciser les coordonnées de la position des lignes de grille séparées par des espaces. Le point zéro de la grille du bâtiment est défini dans la section « Origine ».
La grille du bâtiment peut être créée non seulement dans un système de coordonnées cartésien, mais également sous forme de grille inclinée, cylindrique ou sphérique.
