Charge nodale

La charge peut être entrée par composant (selon chaque système de coordonnées) ou par direction (par exemple, en rotation autour d'un axe donné).

Les forces nodales agissent positivement si les flèches de charge pointent dans les directions des axes positifs du système d'axes de coordonnées considéré.

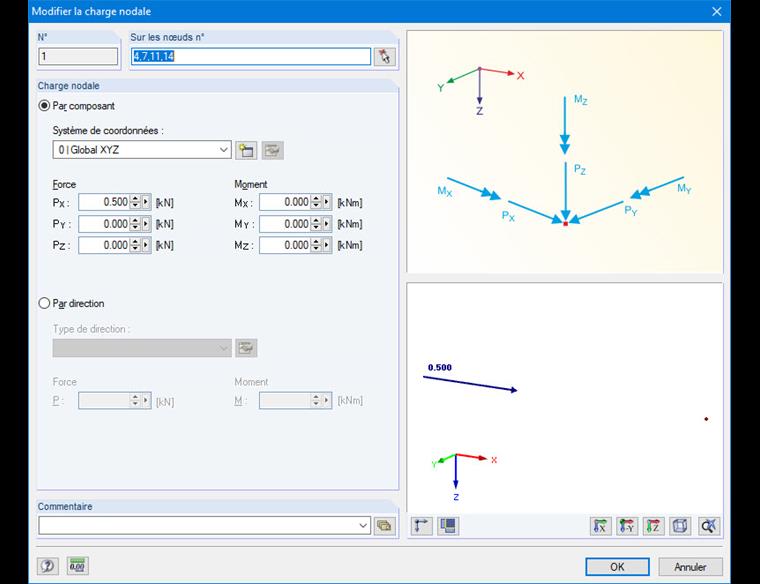

Les moments nodaux positifs agissent par torsion vers la droite autour de l'axe global positif correspondant. Dans le programme, les directions des charges sont affichées dans la boîte de dialogue de l'entrée de charge sur un aperçu.

Paramètres dans RFEM et RSTAB

Les charges nodales peuvent être entrées et définies graphiquement dans RFEM et RSTAB en cliquant sur « Insérer » → « Charges » → « Charges nodales » → « Graphiquement » ou sur le bouton correspondant, ou dans des tableaux à l'aide du navigateur de données.


Liens
Références
  1. Dlubal Software. (2018). Manuel de RFEM Tiefenbach.
  2. Dlubal Software. (2016) Manuel RSTAB Tiefenbach : Dlubal Software.
