Le nombre et la disposition des lignes directrices peuvent être adaptés aux conditions géométriques d'un modèle.
Pour les besoins de la modélisation, il est possible de « verrouiller » les lignes directrices. Il empêche le déplacement involontaire des lignes de guidage lors de la saisie graphique des objets. Cependant, la fonction d'accrochage aux points d'intersection des lignes directrices reste active.
Paramètres dans RFEM et RSTAB

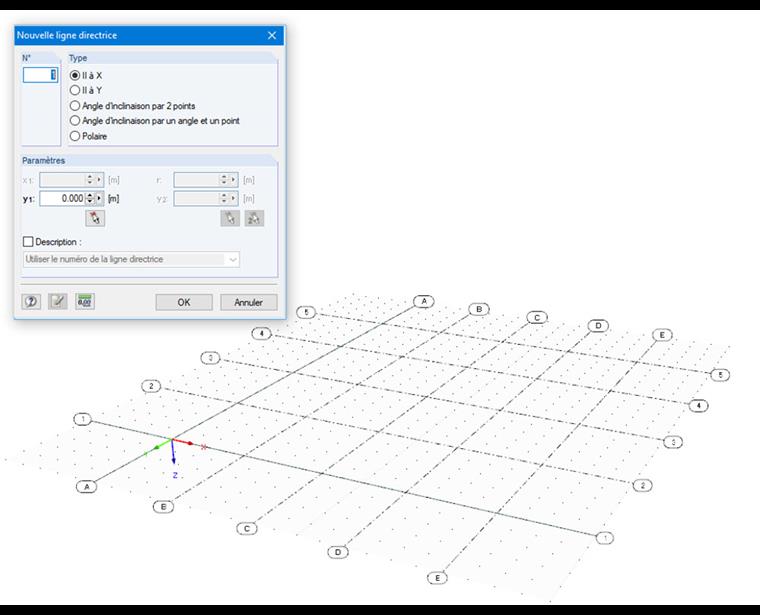

Vous pouvez générer graphiquement les lignes directrices dans le plan de travail actuel ou les saisir dans la boîte de dialogue correspondante. La boîte de dialogue de saisie est accessible via le menu « Insérer » → « Lignes directrices » → « Boîte de dialogue ».
Les lignes directrices peuvent être définies de la manière suivante :
- Parallèle à l'axe du système de coordonnées global dans le plan de travail actuel
- Au choix via deux points ou un point et un angle dans le plan de travail actuel
- Polaire dans le plan de travail actuel
Lors de l'affichage des lignes directrices, il est possible d'afficher ou de masquer leur numérotation ou une description définie par l'utilisateur.
Les fonctions d'édition graphique sont disponibles pour les lignes directrices. Cela vous permet de déplacer ou de copier la ligne directrice sélectionnée dans le plan d'origine. Elle n'a aucun effet sur le type de définition (voir la liste ci-dessus).
