Une ligne est la base de la modélisation de barres, de surfaces et de solides. Une ligne est délimitée par le nœud de début et le nœud de fin. Les charges linéiques et les appuis linéiques peuvent être définis pour les lignes.
Il existe différents types de lignes de complexité différente, par exemple, des polylignes, des arcs ou des lignes NURBS. Selon la complexité de la ligne, d’autres nœuds intermédiaires peuvent être requis pour la définition de la ligne.
Un système de coordonnées de ligne local est assigné à une ligne, tandis que l’axe x se déplace dans la direction de la ligne. Les autres axes sont alignés autant que possible sur le système de coordonnées global. Le système de coordonnées de ligne peut être ajusté en cliquant-droit sur la ligne et en sélectionnant l’option « Inverser l’orientation de la ligne » dans le menu contextuel. Il est également possible de faire pivoter la ligne par un angle de rotation.
Entrée dans RFEM

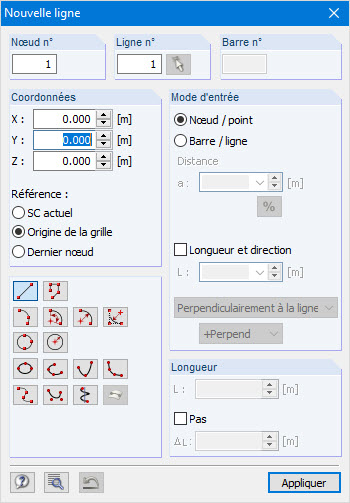

Les lignes peuvent être insérées et définies graphiquement dans RFEM via le menu « Insérer » → « Objets de base » → « Lignes » → (sélectionner le type de ligne) → « Graphiquement », le bouton correspondant de la barre d’outils ou via le tableau.
