Générateur de charges de vent

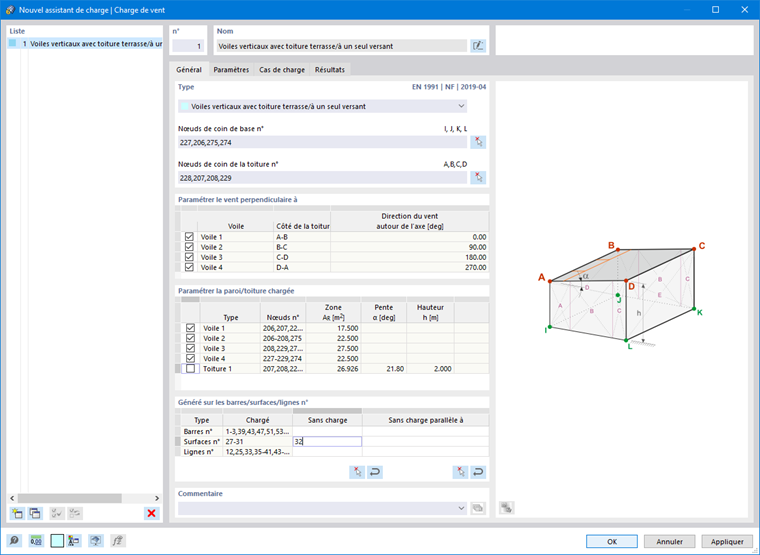

L'assistant de chargement ne peut être utilisé que si la géométrie correspond à un bâtiment rectangulaire avec tous les côtés fermés, avec un toit plat ou à un versant, ou à un toit rectangulaire, plat, à un versant ou à deux versants.

Si tel est le cas, le type de bâtiment et les nœuds d'angle correspondants peuvent être définis dans l'assistant de chargement.

Type de bâtiment

Vous pouvez sélectionner trois types de bâtiments :

Voiles verticaux avec toiture terrasse/à un seul versant
Toiture à un seul versant/toiture terasse
Toiture à deux versants

Paramétrer le vent perpendiculaire à

Ce tableau répertorie quatre directions de flux de vent. Les directions du vent se réfèrent aux côtés de la toiture selon le schéma graphique.

Paramétrer la paroi/toiture chargée

Ce tableau fournit une vue d'ensemble des propriétés du ou des murs ou plans de toiture. Si nécessaire, vous pouvez utiliser les cases à cocher pour exclure un mur ou une toiture de l'attribution des charges.
