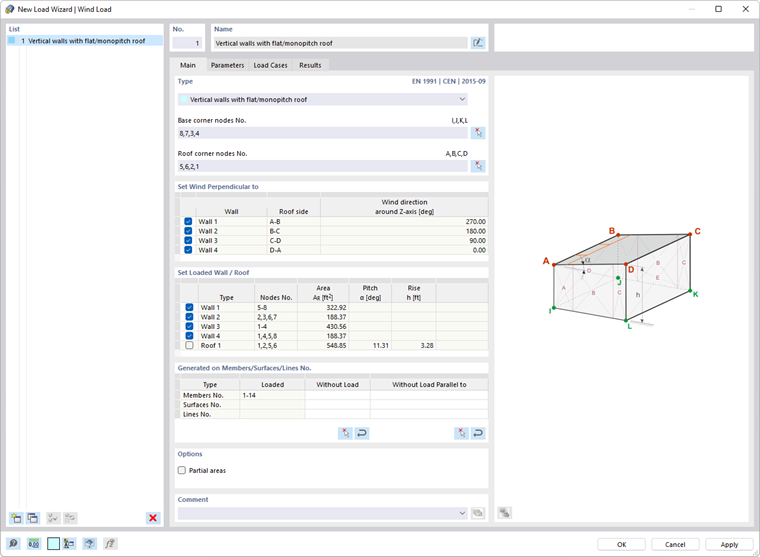

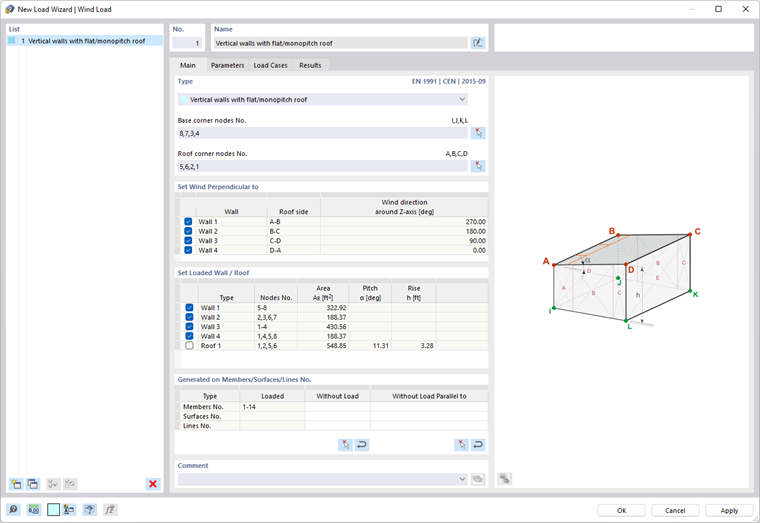

Creazione guidata carico del vento

La creazione guidata di carichi può essere utilizzata solo se la geometria corrisponde a un edificio rettangolare con tutti i lati chiusi, con una copertura piana o a una falda, o ad una copertura rettangolare piana, a una falda o a due falde.

Se questo è il caso, il tipo di edificio ed i nodi d'angolo corrispondenti possono essere definiti nella creazione guidata di carichi.

Tipo di edificio

Sono disponibili tre tipi di edifici per la selezione:

Pareti verticali con copertura piana/a una falda
Copertura piana/ad una falda
Copertura a due falde

Imposta vento perpendicolare a / in direzione

Questa tabella elenca quattro direzioni del flusso del vento. Le direzioni del vento si riferiscono ai lati della copertura secondo lo schema grafico.

Imposta parete / copertura caricata

Questa tabella fornisce una panoramica delle proprietà della parete o dei piani della copertura. Se necessario, è possibile utilizzare le caselle di controllo per escludere qualsiasi parete, o lato del tetto, dall'assegnazione del carico.
