elemento puntuale

Gli elementi puntuali sono disponibili nel programma SHAPE-THIN in "Inserisci" → "Dati modello" → "Elementi puntuali".

Gli elementi puntuali sono presi in considerazione nel calcolo delle proprietà della sezione trasversale. La loro componente non dovrebbe essere troppo grande per garantire la validità della teoria delle sezioni trasversali a parete sottile.

Il calcolo analitico del momento d'inerzia torcente non include gli elementi puntuali. Inoltre, nessuna tensione è determinata per elementi puntuali.

Tipi di elementi puntuali

Sono possibili quattro tipi di elementi puntuali:

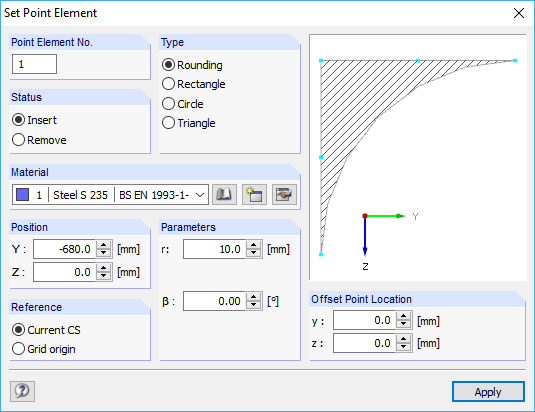

  • Arrotondamento
  • Rettangolare
  • Cerchio
  • Triangolo

È possibile impostare graficamente gli elementi puntuali nei punti di snap di una sezione trasversale.
