Struttura intelaiata

Una struttura a telaio è un sistema strutturale costituito da almeno un'asta orizzontale e una verticale soggetta a flessione. Queste aste sono collegate in un nodo. Le aste verticali sono chiamate "colonne", le aste orizzontali sono chiamate "travi".

Caratteristiche

Una classica struttura a telaio a campata singola è costituita da due colonne e una trave, che collega entrambe le colonne. Per l'irrigidimento, un tale telaio richiede almeno un collegamento rigido in uno o entrambi i giunti del telaio.

I giunti rigidi del telaio garantiscono la stabilità nel senso di impossibilità di spostare la struttura del telaio, in modo che i controventi tramite tiranti siano solitamente omessi. Inoltre, i giunti rigidi del telaio possono assorbire i momenti flettenti. Pertanto, il momento nella campata della trave è mantenuto basso e si ottiene una campata più grande.

Struttura del telaio

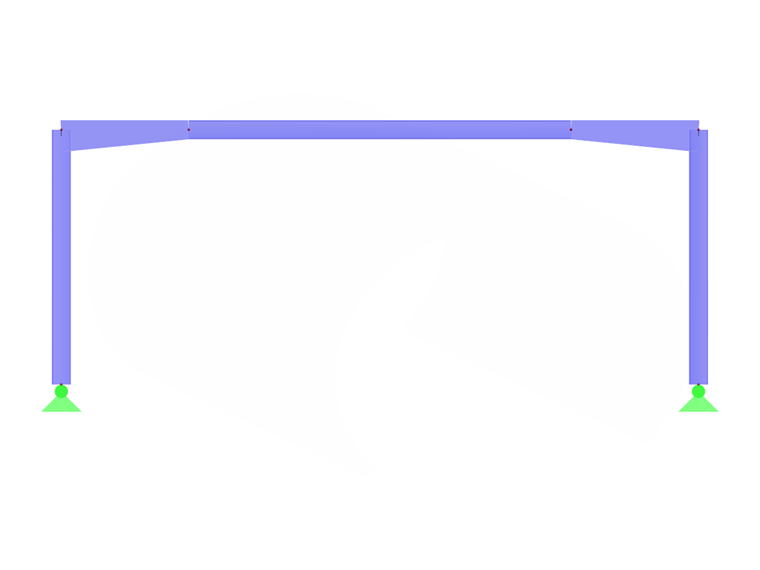

1 Struttura del telaio a corridoio singolo

Applicazione

Le strutture a telaio possono anche essere disposte con due o più navate laterali (costruite in lunghezza o larghezza) o in piani (costruiti uno sopra l'altro).

  • Telai a più corsie: Capannoni logistici
  • Telaio multipiano: Edifici a più piani, parcheggi

Poiché le strutture del telaio sono principalmente soggette a flessione, di solito ci sono armature della sezione trasversale (rastremazione) nell'area del giunto del telaio (vedere la Figura 01). A causa della maggiore rigidezza, i momenti sono "serrati" in questa posizione e ridotti in altre posizioni, come al centro della campata.

Un giunto del telaio rigido è saldato o imbullonato. Se necessario, le nervature dell'anima saranno anche disposte in modo che le forze di compressione dei momenti flettenti nella trave siano introdotte nella colonna in modo tale che l'ala della colonna non si deformi eccessivamente (vedere la Figura 02).

Struttura del telaio

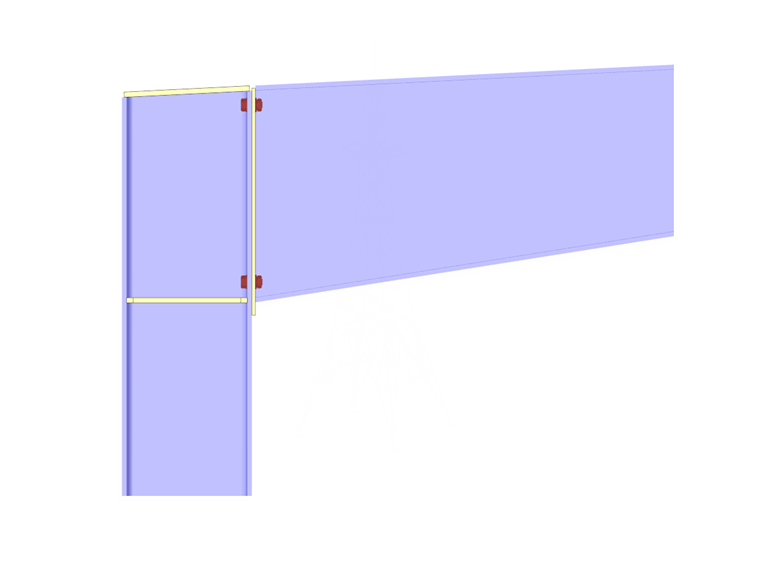

2 Giunto del telaio con irrigidimento dell'anima per controventi locali

Strutture a telaio in RFEM e RSTAB

Dlubal Software fornisce RFEM e RSTAB come programmi principali che consentono di modellare intuitivamente varie strutture di aste e di calcolare le forze interne, gli spostamenti generalizzati e le forze vincolari. L'add-on Steel Joints è adatto per la verifica del telaio giunti.
