Sistemi di coordinate

Ha sempre un'origine coordinata. Sulla base di ciò, è possibile localizzare con precisione gli oggetti nello spazio secondo il tipo di sistema di coordinate.

Tipi di sistema di coordinate in RFEM e RSTAB

  • Cartesiano (X, Y, Z): Il CS più comune. È definito da tre assi ortogonali che sono perpendicolari tra loro. X, Y, Z sono sempre le espansioni traslazionali.
  • X-cilindrico (X, R, φ): In questo caso, puoi immaginare un cilindro in cui l'altezza dell'asse corrisponde a X. I punti sul cilindro sono determinati dall'altezza (coordinata X), dal raggio del cilindro (R) e dall'angolo (φ).
  • Y-cilindrico (R, Y, φ): simile a X-cilindrico.

Z-cilindrico (R, φ, Z): simile a X-cilindrico.

  • Polare (R, φ, θ): Questo è un CS sferico, dove la posizione del nodo è descritta dalla distanza dall'origine (R) e dagli angoli φ e θ.

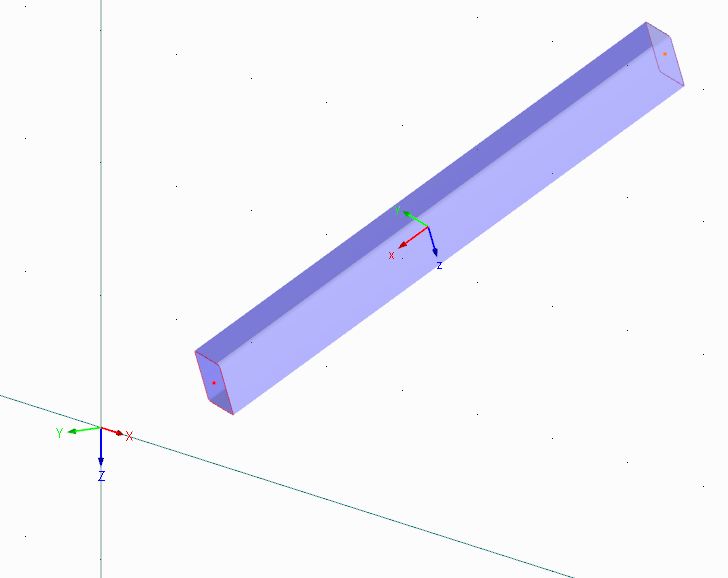

Inoltre, c'è una distinzione tra un sistema di coordinate globale e locale. I sistemi descritti sopra definiscono un SC globale. I sistemi di coordinate locali sono generalmente specifici dell'oggetto. In contrasto con il CS globale, sono contrassegnati con lettere minuscole.
