Carico lineare libero

In molti casi, è necessario applicare carichi solo ad un singolo bordo di una superficie. Ad esempio, se si desidera applicare il carico per pareti o vento in modo semplificato.

L'opzione "Carico libero lineare" è adatta a questo scopo.

Applicazione in RFEM

Sotto l'area Carichi, si trova la finestra di dialogo "Carico libero lineare".

Nell'elenco "Caso di carico", selezionare il caso di carico a cui si desidera assegnare il carico.

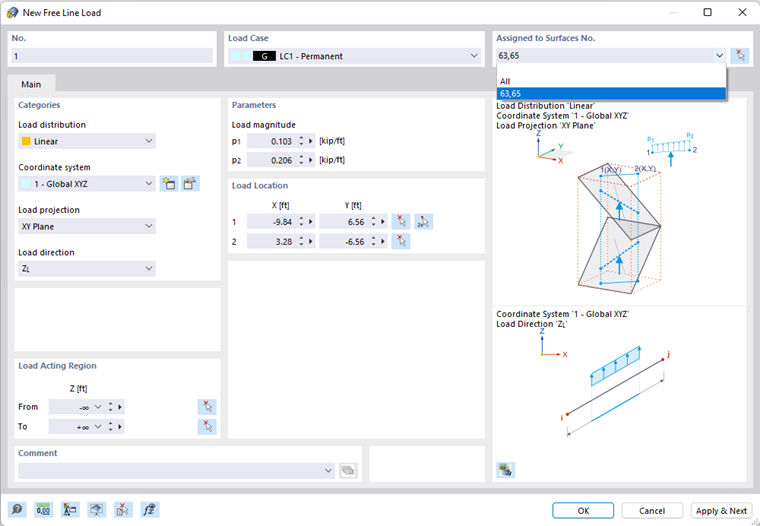

Nella sezione "Assegna alle superfici", è possibile controllare l'effetto del carico della linea. Sono disponibili diverse opzioni per la selezione nell'elenco (vedere l'immagine Nuovo carico libero lineare):

  • "Vuoto": Il carico non agisce su nessuna superficie.
  • Tutti: Il carico si applica a tutte le superfici che sono tagliate perpendicolare al piano di proiezione, a partire dalle posizioni del carico.
  • "Numero": Il carico agisce solo sulle superfici dei numeri specificati.

Nell'elenco "Distribuzione del carico", è possibile determinare se il carico è uniforme o lineare.

Uniforme: Il carico della linea agisce con una grandezza costante.
Lineare: Il carico ha una grandezza variabile linearmente.

In "Parametri", è possibile determinare i valori di carico del carico libero lineare.

La funzione "Posizione del carico" consente di definire le coordinate tra le quali dovrebbe agire il carico libero lineare.
