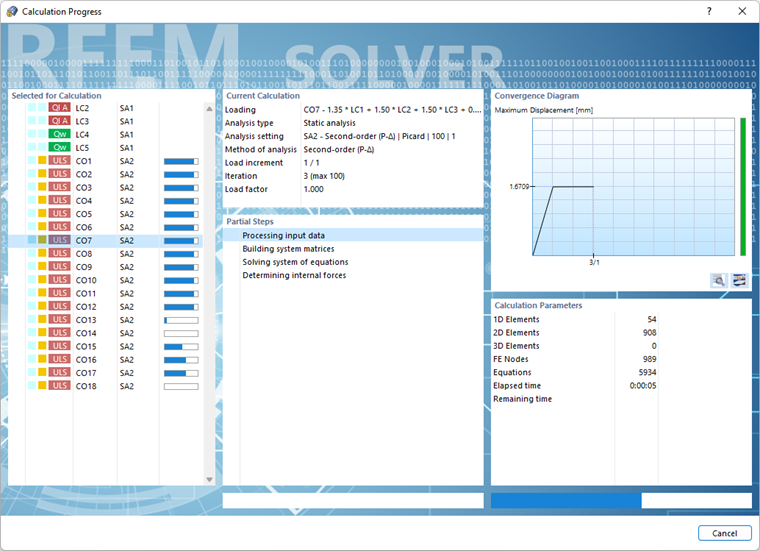

Un diagramma di calcolo mostra la distribuzione di un risultato specifico durante il calcolo. Typischer Anwendungsfall ist die grafische Anzeige des Konvergenzverlaufs bei einer iterativen Berechnung.
Dieses Diagramm können Sie nach der Berechnung auch in aller Ausführlichkeit untersuchen. Darüber hinaus haben Sie die Möglichkeit, benutzerdefinierte Berechnungsdiagramme (BD) zu erzeugen, die das Konvergenzverhalten an bestimmten Knoten von Stäben, Flächen oder Lagern abbilden.
Introduzione a RFEM e RSTAB
Im Dialog 'Neues Berechnungsdiagramm' können Sie die Kriterien festlegen, die für die Darstellung der Ergebnisse im Diagramm gelten. Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms ist frei wählbar. Dadurch lässt sich beispielsweise die Verformung eines bestimmten Knotens während der Berechnung grafisch auswerten.
Das Diagramm wird angezeigt, sobald Ergebnisse des Lastfalls oder der Lastkombination vorliegen. Wenn Sie ein Kriterium ändern, aktualisiert sich die Grafik automatisch.
