Tipo di asta

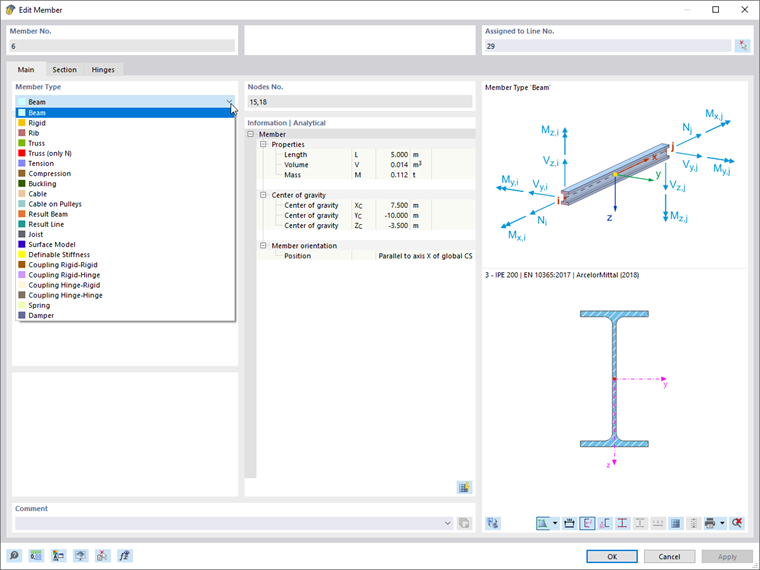

Il tipo di asta più comune è una trave: Questa asta resistente alla flessione può trasferire tutte le forze interne.

Tipi di asta

trave

Una trave è un'asta resistente a flessione che può trasferire tutte le forze interne. Quando due travi si collegano a vicenda e non è stato definito nessun rilascio per il nodo comune, il collegamento è resistente alla flessione.

Asta rigida

Un'asta rigida accoppia gli spostamenti di due nodi per mezzo di un collegamento rigido. In linea di principio, corrisponde all'asta di accoppiamento, ma le sue cerniere possono essere assegnate individualmente alle estremità dell'asta.
Nel calcolo vengono utilizzate le seguenti rigidezze:

• Rigidezza longitudinale e torsionale: E ⋅ A = G ⋅ I_T = 10¹³ ⋅ l
• Resistenza a flessione: E ⋅ I = 1.013 ⋅ l³
• Rigidezza a taglio: G_Ay = G_Az = 10¹⁶ ⋅ l³, dove l è la lunghezza dell'asta

asta di tipo nervatura

Una nervatura consente di definire una trave emergente o una trave emergente con larghezze efficaci della soletta. All'interno delle larghezze della piastra efficace, le forze interne della piastra sono integrate ed aggiunte alle forze interne dell'asta.

Trave reticolare

Un'asta reticolare è un'asta trave con cerniere disposte alle estremità dell'asta che non trasferiscono momenti.

Travatura reticolare (solo N)

Un'asta reticolare (solo N) ha solo una rigidezza longitudinale E ⋅ A. I cerniere del momento sono disposti alle estremità delle aste

Trazione / compressione

Un'asta tesa è un'asta reticolare (solo N) con la proprietà aggiuntiva di assorbire solo forze di trazione. Di conseguenza, un'asta compressa trasferisce solo le forze di compressione.

instabilità

Un'asta di instabilità è un'asta reticolare (solo N) con la proprietà aggiuntiva della rottura quando la forza di compressione supera la forza di instabilità N_cr.

fune

I cavi assorbono solo forze di trazione. Consentono di creare catene di funi con forze longitudinali e trasversali utilizzando un calcolo iterativo e considerando la teoria dei funi (un'analisi a grandi spostamenti).

fune su pulegge

Una fune su carrucole può assorbire solo forze di trazione e ha solo uno spostamento possibile dei nodi interni in direzione longitudinale u_x. Questo tipo di asta è calcolato considerando la teoria della fune (un'analisi a grandi spostamenti) ed è utilizzato per il calcolo di sistemi di carrucole, dove le forze longitudinali sono trasferite da una puleggia.

Trave risultante

Un trave risultante non ha rigidezza e non ha alcuna influenza sull'analisi strutturale. La trave risultante è uno strumento per integrare i risultati di superfici, solidi o aste in un'area predefinita per la progettazione successiva.

Rigidezza definibile

Il tipo di asta di rigidezza definibile consente di specificare le rigidezze definite dall'utente per un'analisi strutturale.

Accoppiamento

Un'asta di collegamento ha la rigidezza di un asta rigida. Inoltre, per l'asta di accoppiamento, sono definiti i gradi di libertà dei nodi iniziali e finali, a seconda della specifica. Sono disponibili le seguenti aste di accoppiamento:

• Accoppiamento rigido-rigido: un collegamento rigido dell'asta di accoppiamento su entrambi i lati
• Accoppiamento rigido-cerniera: Un collegamento rigido all'inizio, un collegamento incernierato alla fine dell'asta
• Accoppiamento cerniera-cerniera: un collegamento incernierato dell'asta di accoppiamento su entrambi i lati
• Coupling Cerniera-rigida: un collegamento incernierato all'inizio, un collegamento rigido alla fine dell'asta

Molla

Una molla consente di specificare la rigidezza della molla per un'asta.

Dissipatore viscoso

Questo tipo di asta è rilevante per un'analisi time history nei moduli aggiuntivi dinamici RF-/DYNAM Pro - Forced Vibrations e RF-/DYNAM Pro - Nonlinear Time History. Le proprietà dell'asta possono essere specificate nella finestra di dialogo a cui è possibile accedere facendo clic sul pulsante [Modifica] nella finestra di dialogo o nella tabella.

Nullo

Un'asta Null non è considerata nel calcolo. Ad esempio, è possibile utilizzare le aste Null per analizzare il comportamento strutturale se alcune aste non sono efficaci.
