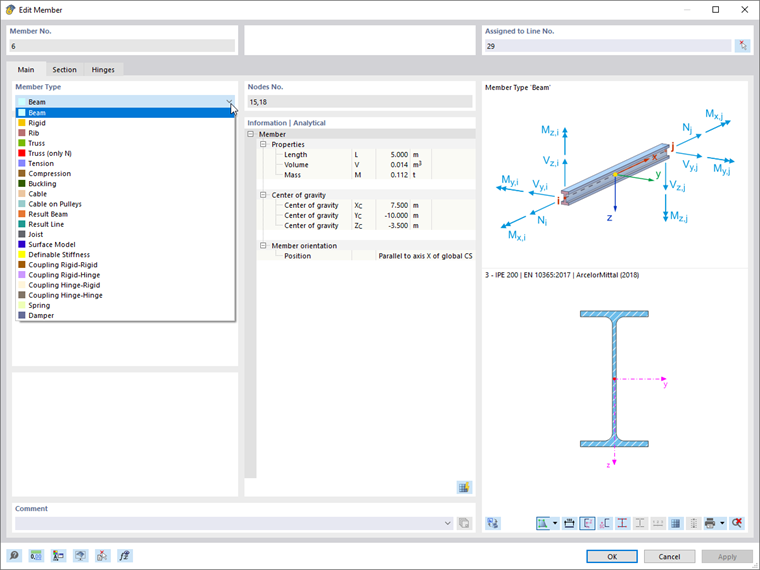

Tipo de barra

O tipo de barra mais utilizado é a viga: Este tipo de barra rígido permite transferir todos os esforços internos.

Tipos de barra

Viga

Uma viga é uma barra resistente à flexão que pode transferir todos os esforços internos. Quando duas vigas estão unidas uma à outra sem a existência de uma articulação para o nó em comum, então estamos perante uma ligação com resistência à flexão.

Barra rígida

As barras rígidas acoplam os deslocamentos de dois nós através de uma ligação rígida. Em princípio, as barras rígidas correspondem a barras de acoplamento às quais, no entanto, s.
Durante o cálculo são aplicadas as seguintes rigidezes:

  • Rigidez longitudinal e à torção: E ⋅ A = G ⋅ IT = 1013 ⋅ l
  • Rigidez à flexão: E ⋅ I = 1013 ⋅ l3
  • Rigidez ao corte: GAy = GAz = 1016 ⋅ l3 mit l = comprimento da barra

Nervura

As nervuras permitem definir vigas de pavimento ou vigas em T invertidas com larguras efetivas da laje. Nas larguras efetivas da laje, os esforços internos das lajes são adicionados aos esforços internos das barras.

Treliça

As treliças são vigas com articulações nas extremidades que não transmitem momentos.

Treliça (só N)

As treliças (só N) possuem só uma rigidez longitudinal E ⋅ A. Nas extremidades estão colocadas articulações de momento.

Tirante/escora

Os tirantes são treliças (só N) com a propriedade adicional de só acolher esforços de tração. As escoras só transmitem esforços de compressão.

Barra de encurvadura

As barras de encurvadura são treliças (só N) com a propriedade adicional de falhar para um esforço de compressão superior ao esforço de encurvadura Ncr.

Cabo em roldana

Os cabos apenas absorvem forças de tração. Estes são utilizados para analisar sistemas de cabos com forças longitudinais e transversais através de cálculos iterativos e com consideração da teoria dos cabos (análise de grandes deformações).

Cabo em roldanas

Os cabos em roldanas só transmitem esforços de tração e os nós internos só podem ter deslocamentos na direção longitudinal ux. Este tipo de barra é calculado segundo a teoria dos cabos (análise de grandes deformações) e é adequado para o cálculo de sistemas de cabos nos quais os esforços longitudinais são conduzidas por roldanas de desvio.

Barra resultante

As barras resultantes não possuem rigidez e não têm influência sobre o cálculo estático da estrutura. As barras resultantes servem como ferramenta para integrar resultados de superfícies, sólidos e barras numa zona pré-definida para o subsequente dimensionamento.

Rigidezes

Este tipo de barra permite atribuir rigidezes definidas pelo utilizador a uma barra para o cálculo estrutural.

Acoplamento

As barras de acoplamento têm a rigidez de uma barra rígida. Para as barras de acoplamento são definidos adicionalmente os graus de liberdade para os nós iniciais e finais, dependendo da configuração. Estão à disposição as seguintes barras de acoplamento:

  • Acoplamento encastramento-encastramento: ligação com rigidez à flexão em ambas as extremidades da barra de acoplamento
  • Acoplamento encastramento-articulação: ligação com rigidez à flexão no início e ligação articulada no final
  • Acoplamento articulação-articulação: beidseits gelenkiger Anschluss des Kopplungsstabes
  • Acoplamento articulação-encastramento: ligação articulada no início e ligação com rigidez à flexão no final

Mola

As molas permitem atribuir rigidezes elásticas às barras.

Dissipador viscoso

Este tipo de barra é relevante para uma análise do histórico de tempo nos módulos adicionais de dinâmica RF‑/DYNAM Pro - Forced Vibrations e RF‑/DYNAM Pro - Nonlinear Time History. As rigidezes da barra podem ser especificadas numa caixa de diálogo aberta, à qual pode aceder clicando no botão [Editar] na caixa de diálogo ou na tabela.

Barra nula

As barras nulas não são consideradas no cálculo. As barras nulas permitem, por exemplo, analisar o comportamento estrutural quando certas barras não estão ativas.


Ligações
Referências
  1. Dlubal Software. (2018). Manual do RFEM. Tiefenbach.
  2. Dlubal Software. (2016). Manual do RSTAB. Tiefenbach: Dlubal Software.
