Um sólido de contacto é utilizado para definir determinadas propriedades de contacto entre duas superfícies. Este objeto está definido de uma forma ligeiramente diferente no RFEM 5 e no RFEM 6.
RFEM 5

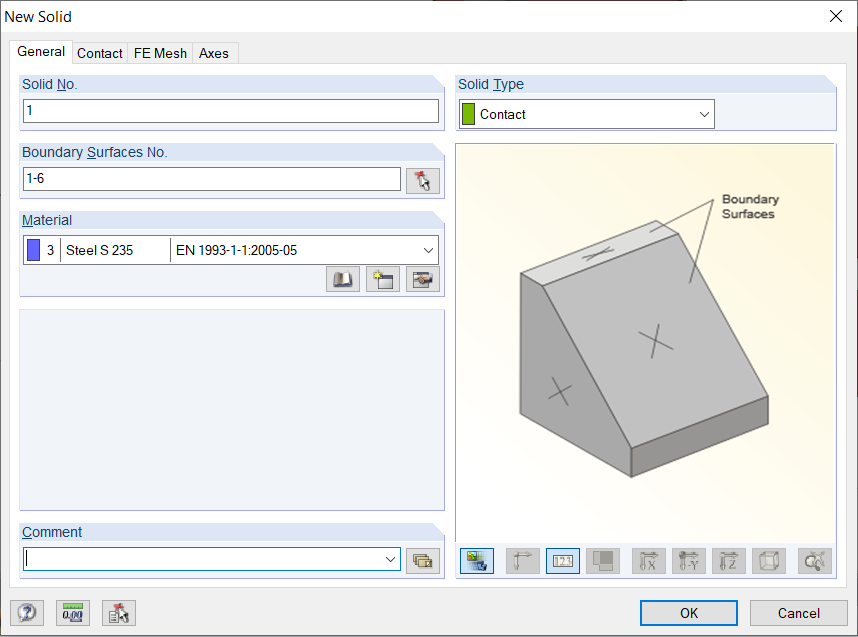

O separador Geral da caixa de diálogo Sólido descreve os seguintes parâmetros:
- Tipo de sólido: "Contacto"
- Superfícies de contorno do sólido
- Material do sólido

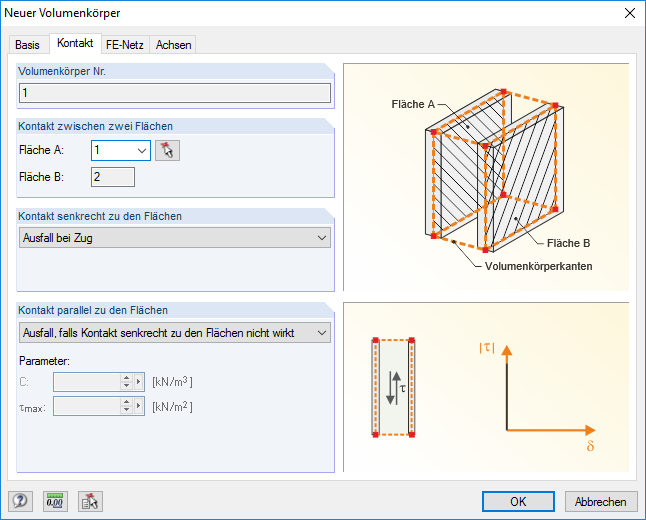

O separador Contactos gere as seguintes informações:
- Superfícies A e B, entre as quais as propriedades de contacto são efetivas
- Propriedades do contacto perpendicular a ambas as superfícies (transmissão de força total, rotura sob compressão ou tração)
- Propriedades do contacto paralelo às duas superfícies (transmissão de força total, rotura se o contacto perpendicular às superfícies falhar, atrito rígido ou elástico com ou sem limite, comportamento de sólido elástico)
RFEM 6
O separador Geral da caixa de diálogo Sólido descreve os seguintes parâmetros:
- Tipo de sólido: "Contacto"
- Superfícies de contorno do sólido
- Material do sólido
- Superfícies 1 e 2 entre as quais as propriedades de contacto são efetivas

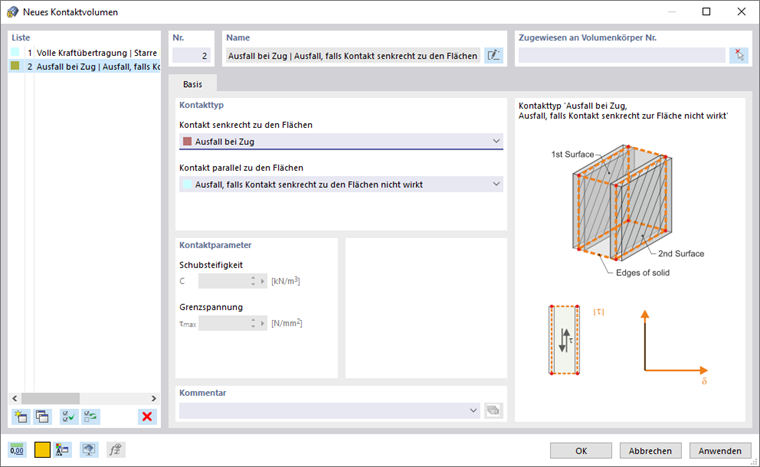

No separador Contacto , pode atribuir as propriedades do sólido de contacto na forma de um tipo. Se ainda não tiver sido criado nenhum tipo, este pode ser eliminado através do botão
numa nova caixa de diálogo.
Esta caixa de diálogo gere a seguinte informação:
- Propriedades do contacto perpendicular a ambas as superfícies (transmissão de força total, rotura sob compressão ou tração)
- Propriedades do contacto paralelo às duas superfícies (transmissão de força total, rotura se o contacto perpendicular às superfícies falhar, atrito rígido ou elástico com ou sem limite, comportamento de sólido elástico)
Condições para sólidos de contacto
Folgende Bedingungen müssen zur Definition eines Kontaktvolumens erfüllt sein:
- Duas superfícies de contacto devem ser paralelas entre si e ter as mesmas dimensões.
- Ambas as superfícies de contacto têm de ter os mesmos elementos integrados, tais como nós e linhas, à mesma altura.
- Cada superfície lateral de ligação tem de ser constituída por quatro linhas de contorno.
