Modelação rápida e intuitiva

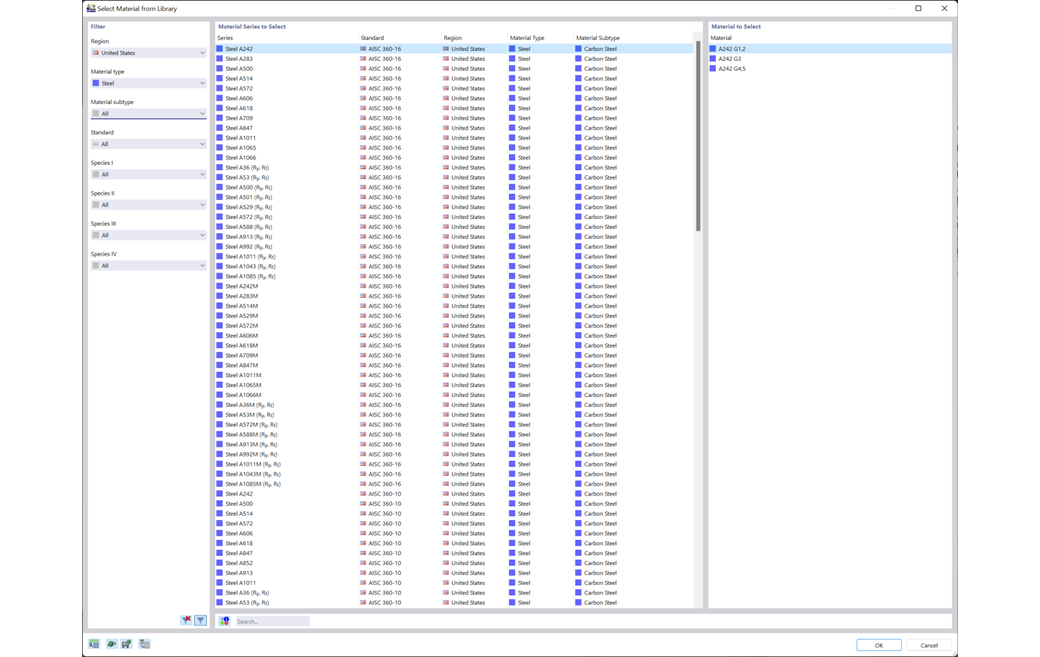

Biblioteca de secções e materiais com lista de favoritos
Descubra as bibliotecas abrangentes de secções e de materiais. Estas facilitam-lhe muito a modelação de estruturas de superfícies e pórticos. Pode filtrar as bases de dados e expandi-las com entradas definidas pelo utilizador. Também pode facilmente importar e analisar secções especiais do RSECTION.

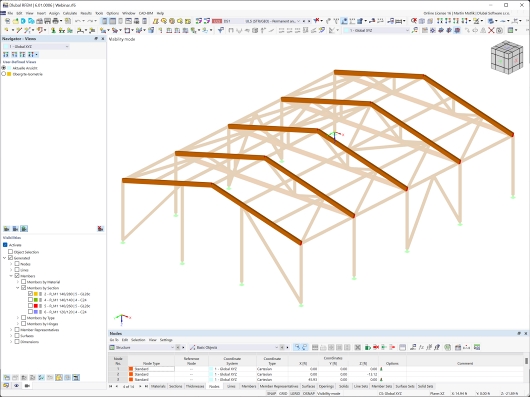

Criação fácil de vistas e visibilidades
Uma visualização clara é uma das principais condições para trabalhar de forma rápida e eficiente com o programa. Selecione vistas definidas pelo utilizador a partir de diferentes ângulos para facilitar a avaliação dos resultados. Além disso, através das "Visibilidades", também é possível dividir o modelo em vistas parciais geradas e vistas definidas pelo utilizador que preenchem determinados critérios. Assim, é possível, por exemplo, ativar para a visualização apenas as superfícies de um determinado material ou as barras com uma determinada secção.

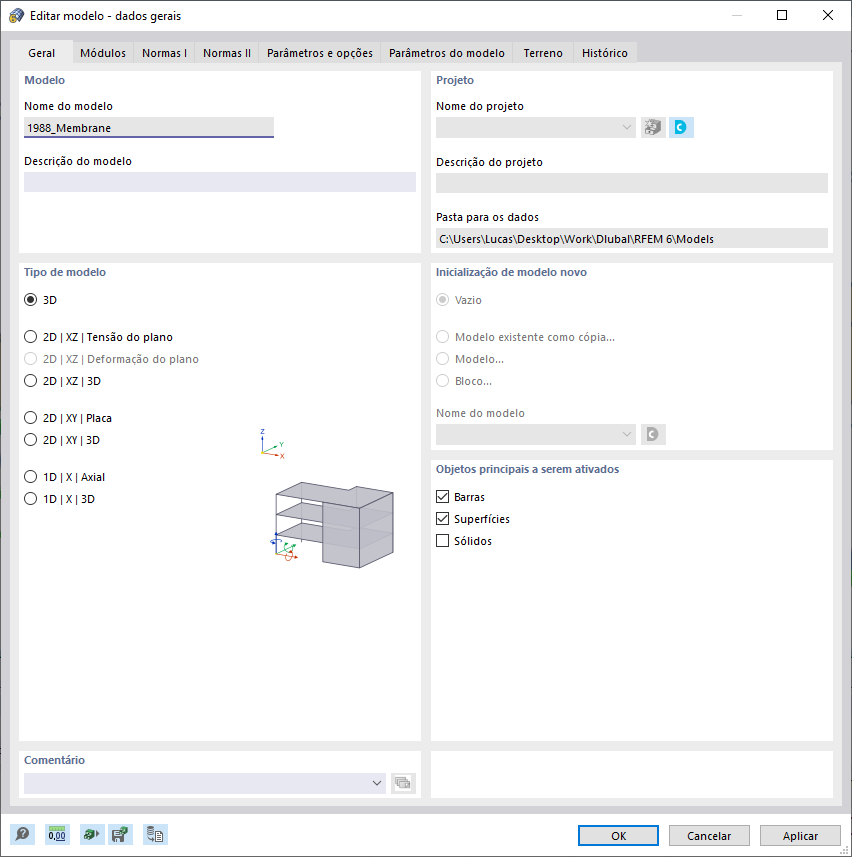

Introdução simples de modelos
Existem muitas opções disponíveis para a introdução e modelação simples. As suas estruturas são introduzidas como modelos 1D, 2D ou 3D. Os tipos de barra como vigas, treliças ou tirantes facilitam a definição de propriedades de barra. Para a modelação de superfícies, pode optar por diversos tipos de superfícies no RFEM, tais como padrão, sem espessura, rígido, membrana e distribuição de carga.
Além disso, o RFEM permite escolher diferentes modelos de materiais, tais como Isotrópico | Linear elástico, Ortotrópico | Elástico linear (superfícies, sólidos) ou Isotrópico | Madeira | Linear elástico (barras).
Não linearidades de barras e apoios
Se está a trabalhar com não linearidades, esta função é muito adequada para o ajudar. Por exemplo, é possível especificar não linearidades para articulações de extremidades de barras (cedência, rotura, deslizamento etc.) e apoios (incluindo atrito). Além do mais, podem ser utilizadas caixas de diálogo especiais para determinar a rigidez da mola de pilares e paredes com base nas especificações geométricas.
Propriedades variáveis de barras e superfícies
O planeamento com barras também é facilitado nos programas devido às funções específicas. As barras podem ser dispostas excentricamente, apoiadas por fundações elásticas ou definidas como ligações rígidas. Os conjuntos de barras permitem aplicar facilmente cargas a várias barras.
No RFEM é também possível definir excentricidades em superfícies. Aqui é possível transformar cargas de nós e linhas em cargas de superfícies. Se necessário, decomponha as superfícies em superfícies parciais e as barras em superfícies.

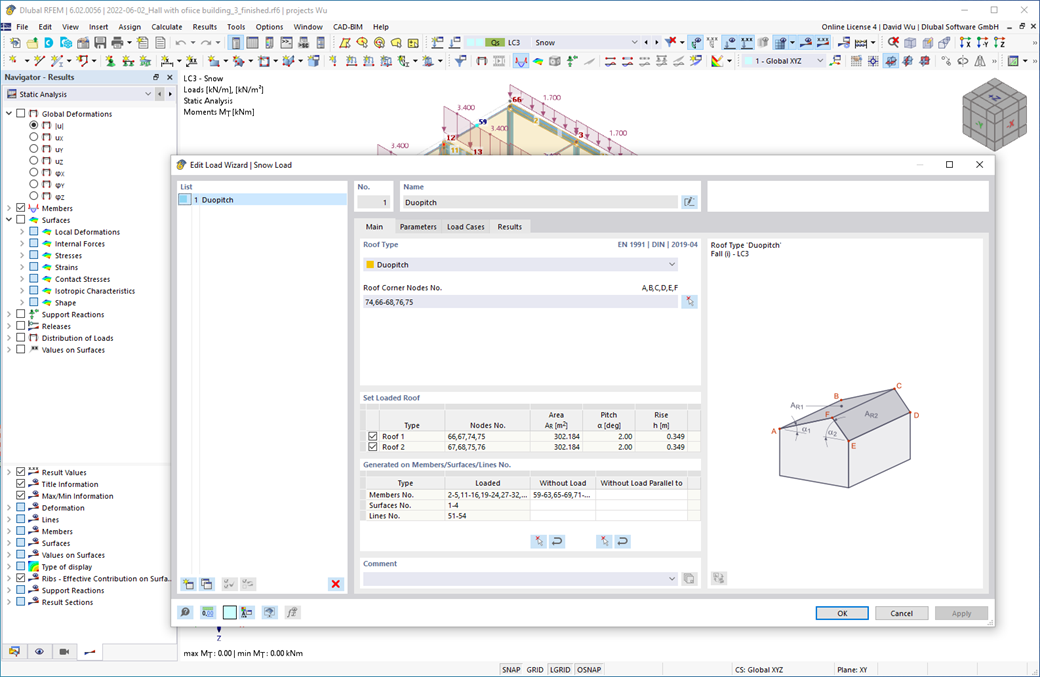

Geração de cargas de vento e neve de acordo com o Eurocódigo
Deseja que as suas estruturas se mantenham na vertical mesmo com vento e neve? Então pode confiar nos assistentes de cargas para estruturas de superfícies e pórticos. Agora é possível gerar cargas de vento segundo a EN 1991‑1‑4 e cargas de neve segundo a EN 1991‑1‑3 (assim como outras normas internacionais). Os casos de carga são gerados em função da forma da cobertura.
Opção de renumeração automática dos objetos
Esta função ajuda-o a ser flexível nos seus planeamentos. A renumeração de objetos estruturais, tais como nós e barras, pode ser ajustada posteriormente. Assim sendo, é possível renumerar os objetos automaticamente, de acordo com as prioridades selecionadas (direção dos eixos).

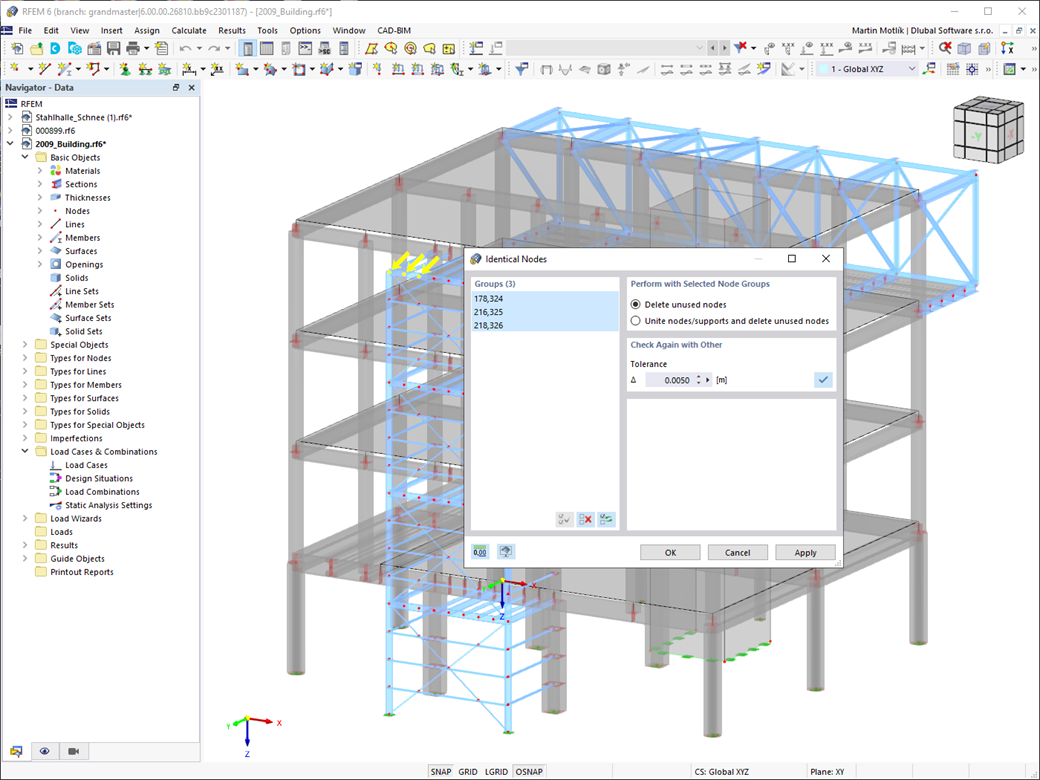

Verificação simples do modelo
Mantenha-se sempre a par do seu modelo. A verificação do modelo deteta rapidamente erros de entrada, como barras sobrepostas ou nós idênticos. Durante a entrada, pode automaticamente unir barras que se cruzam. As barras também podem ser aumentadas ou divididas graficamente. A função de medição permite a determinação de comprimentos e ângulos em barras e, no RFEM, também em superfícies.

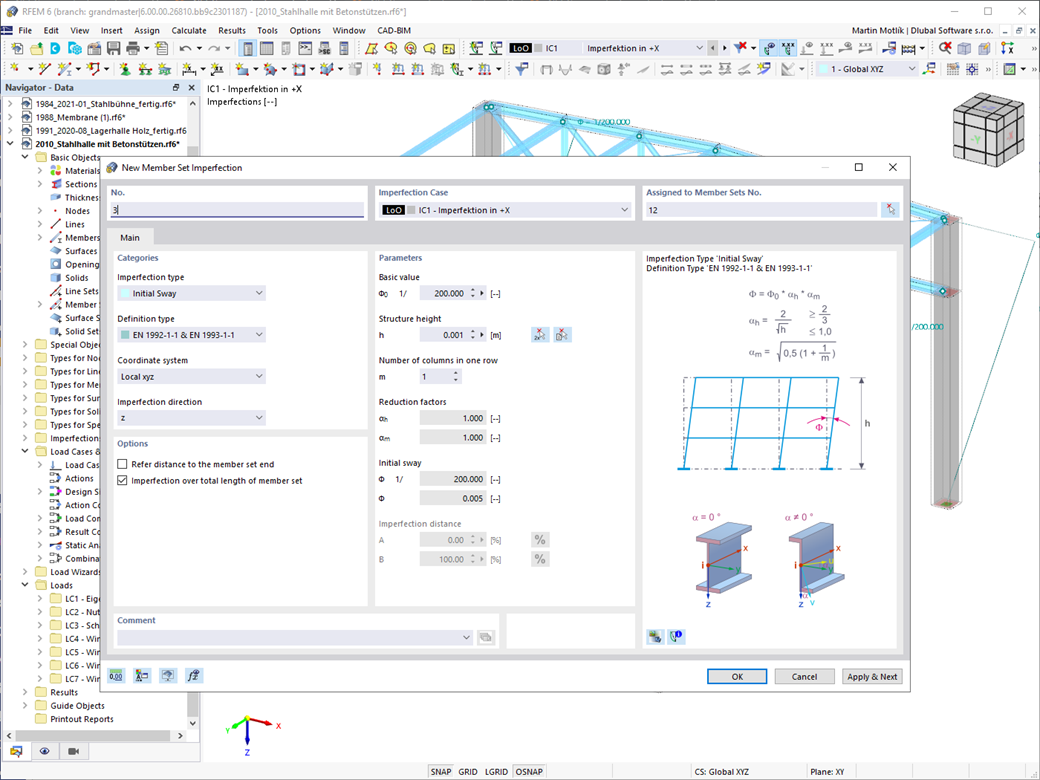

Vários tipos de carga
Se trabalha com cargas, encontra aqui uma seleção de funções úteis. Estão disponíveis vários tipos de carga para cargas de barra e superfície (força, momento, temperatura, curvatura inicial etc.). Podem atribuir cargas de mmbarra a barras, conjuntos de barras e listas de barras. No caso de imperfeições, a inclinação e a curvatura inicial podem ser determinadas com precisão segundo o Eurocódigo, a norma americana ANSI/AISC 360, a norma canadiana CSA S16 etc.
Libertações de nós, linhas e superfícies
Provavelmente já sabe que as libertações de nós, linhas e superfícies são utilizadas para definir as condições de transferência entre objetos. Por exemplo, barras, superfícies e sólidos podem assim ser libertados de uma linha. Além disso, as libertações também podem ter propriedades não lineares, tais como 'Fixo se n for positivo', 'Fixo se n for negativo' etc.
Loja online
Configure o seu pacote de programas individual e obtenha todos os preços online!
Calcule o seu preço
![Pavilhão em arco](/pt/webimage/024178/3132516/3D-MKP-program.jpg?mw=400&hash=a950292e3d20c6455cb8b4211c2fa8d12f272f70)
O preço é válido para Estados Unidos.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001880 | Dimensionamento de estruturas de cabos no RFEM 6 e RSTAB 9](/pt/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![KB 001879 | Influência da rigidez à flexão de cabos](/pt/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002840 | Módulo gráfico para visualização de resultados por situação de dimensionamento](/pt/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
No Navegador – Resultados, pode selecionar as situações de dimensionamento para as quais pretende que os resultados do módulo sejam apresentados graficamente.
![Função 002843 | Dimensionar com função de resultado](/pt/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Para os objetos a serem dimensionados, é possível exibir opcionalmente afundamentos ou resultados extremos.
![Função 002844 | Sombras dinâmicas](/pt/webimage/051588/3982928/Schatten.png?mw=512&hash=4630ba5c10dbeb16f7d0f764f7f67b758275979d)
No modo de representação, é possível adicionar sombras dinâmicas. No menu de atalho, pode utilizar os deslizadores para alterar a posição da luz principal.
