Programa de elementos finitos 3D RFEM 6 | Interfaces

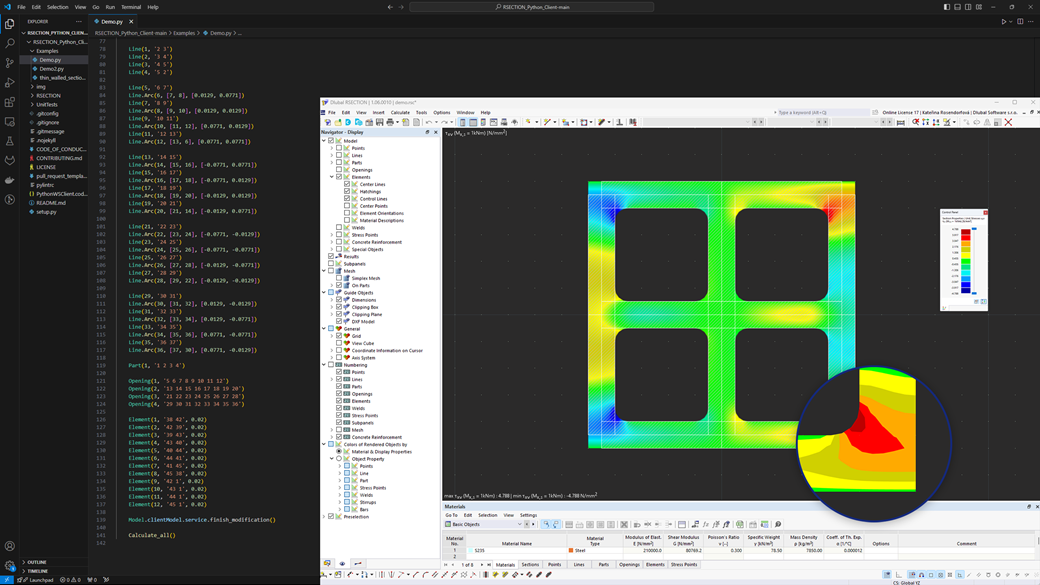

A tecnologia leva-o mais longe, mesmo no seu trabalho diário com o RFEM/RSTAB. Com os novos serviços web de tecnologia API, pode criar as suas próprias aplicações de ambiente de trabalho ou baseadas na web através do controlo de todos os objetos incluídos no RFEM 6/RSTAB 9. Estão à sua disposição bibliotecas completas e inúmeras funções. Desta forma, pode facilmente realizar as suas próprias verificações, assim como modelações eficazes de estruturas paramétricas, processos de otimização e automatização utilizando as linguagens de programação Python e C#. O software da Dlubal torna o seu trabalho mais fácil e prático. Veja por si mesmo!

O software da Dlubal também dispõe de interfaces para o software BIM Tekla, o que facilita a troca de dados. Entre o RFEM 6/RSTAB 9 e o Tekla Structures, tem três opções: Os modelos de pórticos podem ser transferidos com base em ficheiros em ambas as direções através da interface stp. Um modelo de análise gerado e executado no Tekla Structures pode ser transferido para o RFEM/RSTAB através de uma interface direta. Além disso, os modelos físicos podem ser trocados e alinhados em ambas as direções através de outra interface direta.

O software da Dlubal também inclui interfaces para software de código aberto como o SAF. Isso irá facilitar muito o seu trabalho. O RFEM 6 e o RSTAB 9 suportam a troca de dados utilizando o Structural Analysis Format (SAF). Os programas de cálculo estrutural possibilitam tanto a importação como a exportação. O SAF é baseado no MS Excel. É um formato de ficheiro destinado a facilitar a troca de modelos estruturais entre diferentes aplicações de software. Uma coisa podemos garantir: é, sem dúvida, uma mais valia para qualquer engenheiro de estruturas.

O MS Excel é um clássico no que toca ao tratamento ou à preparação de valores de tabela. Implementámos para si uma ligação direta ao Microsoft Excel no RFEM 6/RSTAB 9. Assim, pode exportar as tabelas do RFEM 6/RSTAB 9 individualmente ou todas de uma só vez diretamente para uma folha de cálculo Excel. Além disso, as tabelas do Excel podem ser transferidas para o RFEM 6/RSTAB 9. Esforçamo-nos constantemente para lhe oferecer ainda mais opções no RFEM/RSTAB.

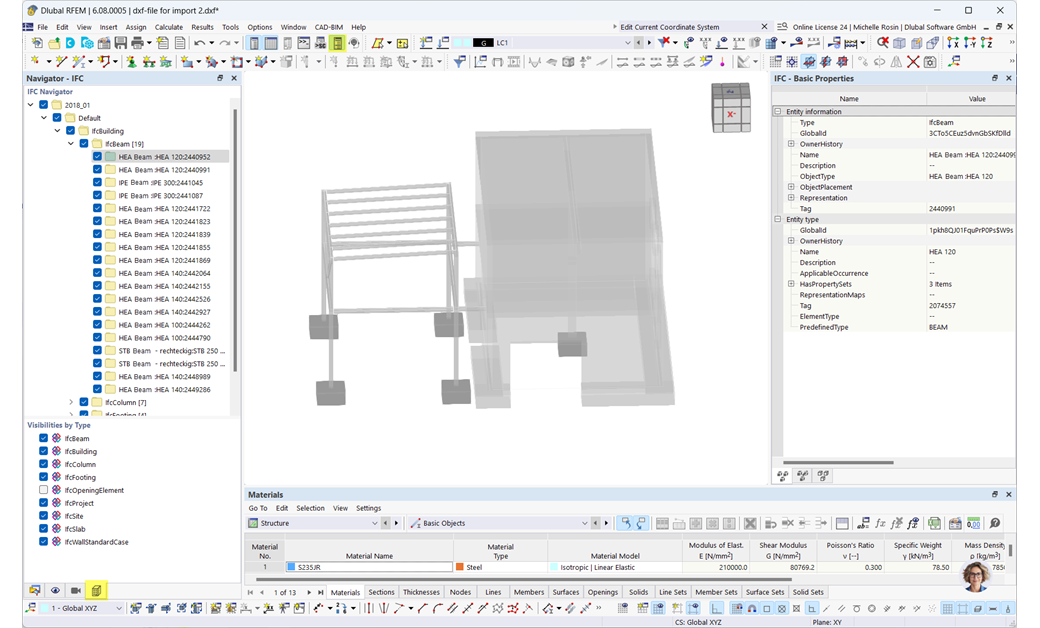

O software da Dlubal tem muitas interfaces diferentes. Uma delas é a interface IFC (Industry Foundation Classes). Esta encontra-se dividida em diversas áreas, as chamadas "Vistas". Além disso, coexistem diferentes versões do formato IFC. Aqui tem de olhar com mais atenção. A versão 4.0 é suportada tanto para a importação como para a exportação. No entanto, a versão anterior 2x3 só é suportada para importação. Independentemente da direção da troca de dados, é possível processar o StructuralAnalysisView assim como o ReferenceView (vista de coordenação).

Ao importar a ReferenceView, é possível converter objetos IFC individuais em elementos nativos do programa RFEM. Também é possível utilizar as tabelas de conversão para adaptar as descrições de perfis e materiais. A exportação na ReferenceView permite apresentar a estrutura em visualizadores IFC e programas CAD. Por outro lado, a StructuralAnalysisView permite transferir o modelo estrutural incluindo o carregamento. Como pode ver, são inúmeras as opções disponíveis.

Para simplificar a modelação, utilize as camadas de fundo armazenadas na janela de trabalho do RFEM 6/RSTAB 9 para a introdução de objetos gráficos. Essas camadas são geradas a partir de um ficheiro DXF importado. Leia mais sobre este assunto:

Para transferir estruturas de barras puras (incluindo cargas, casos de carga, combinações de cargas e imperfeições), pode utilizar a interface de produto da DSTV para estruturas de aço no RFEM 6/RSTAB 9.

A interface DSTV permite a troca de dados entre o RFEM 6/RSTAB 9 e programas, tais como 'Bentley ProStructure 3D', 'Tekla Structures', 'Bocad', 'Intergraph Frameworks ', 'Graitec Advance Steel', 'Cadwork' e muitos outros.
