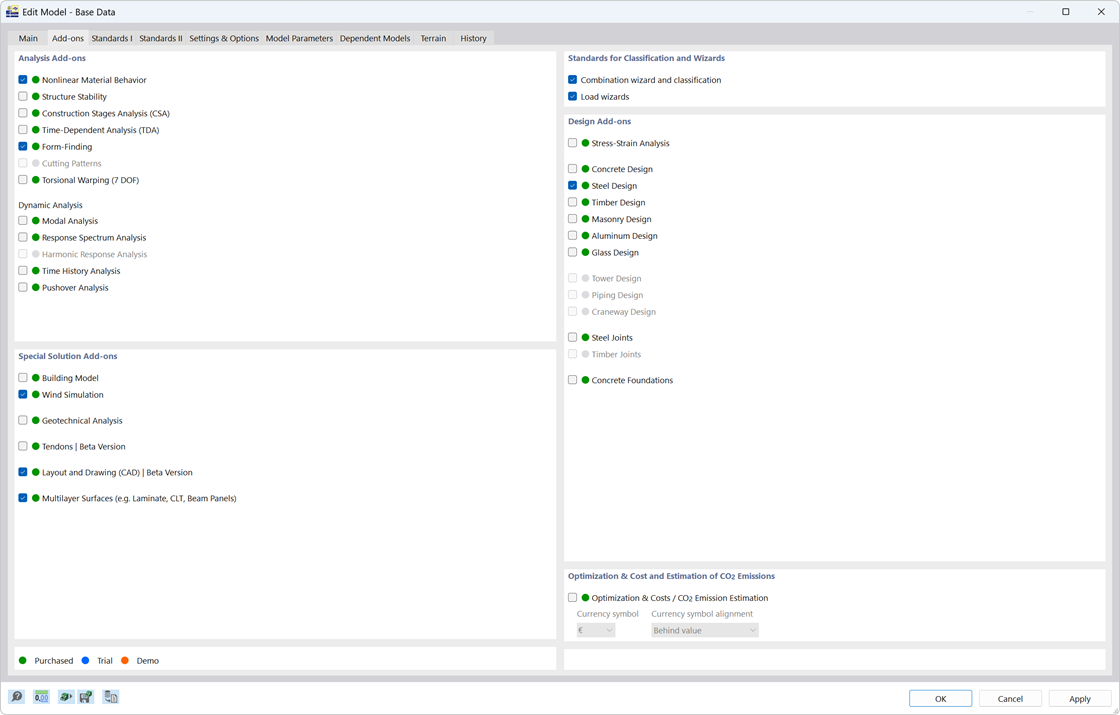

Programa de elementos finitos 3D RFEM 6 | Novas funções

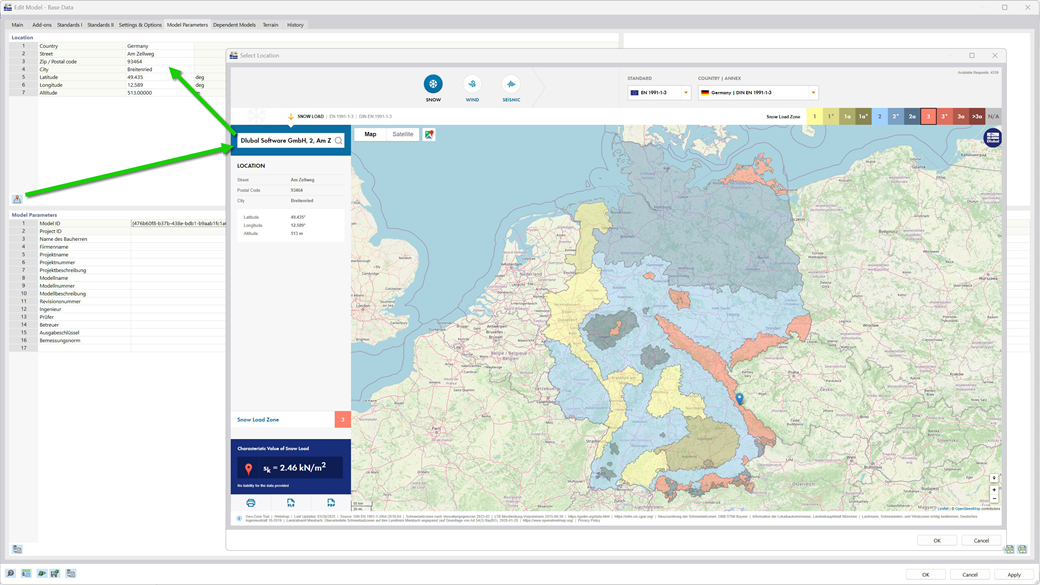

Esteja sempre atento às condições naturais do local da sua construção definindo-o num mapa digital. Os dados do endereço (incluindo altitude), bem como o mapa de carga de neve, a velocidade de vento e a carga sísmica, são importados automaticamente. O assistente de carga também utiliza esses dados.

O mapa também é apresentado com o local da construção assinalado no separador "Parâmetros do modelo".

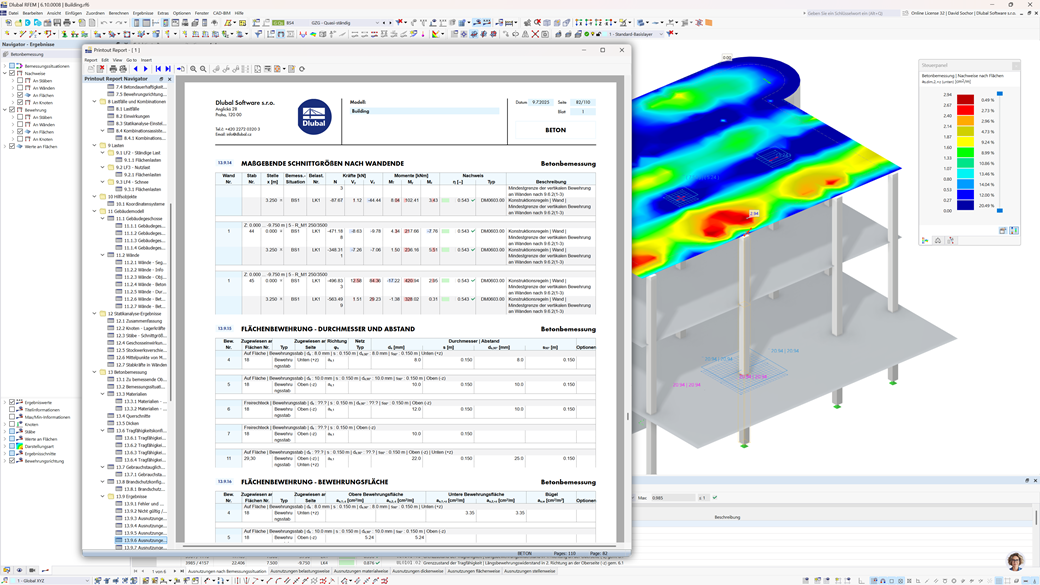

Com o software da Dlubal, tem sempre uma visão geral, independentemente de os seus projetos serem da área de betão armado, aço, madeira, alumínio ou outra. As fórmulas de verificação utilizadas no seu dimensionamento (incluindo uma referência à equação utilizada da norma) são apresentadas de forma clara pelo programa. Estas fórmulas de verificação também podem ser incluídas no relatório de impressão.

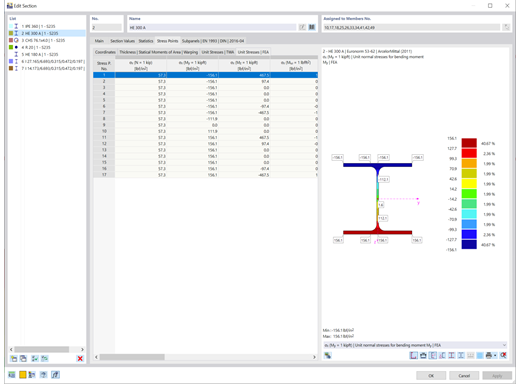

Certifique-se de que nada colapsa em cima do utilizador: Para estimar a resistência das secções da barra, é possível apresentar as tensões unitárias para as cargas unitárias N = 1 kN, My = 1 kNm etc., quando seleciona as secções.

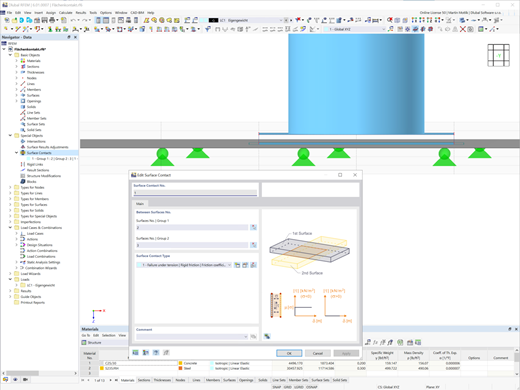

Simplifique o seu trabalho. O contacto de superfície serve para descrever uma propriedade de contacto entre duas ou mais superfícies que estejam afastadas umas das outras. Já não é necessário criar um sólido de contacto entre as superfícies.

A organização das imperfeições é eficazmente resolvida pelos casos de imperfeição. Os casos permitem-lhe descrever uma imperfeição a partir de imperfeições locais, cargas equivalentes, deslocamento inicial através da tabela (novo), deformação estática, modo de encurvadura, modo próprio dinâmico ou uma combinação de todos estes tipos (novo).

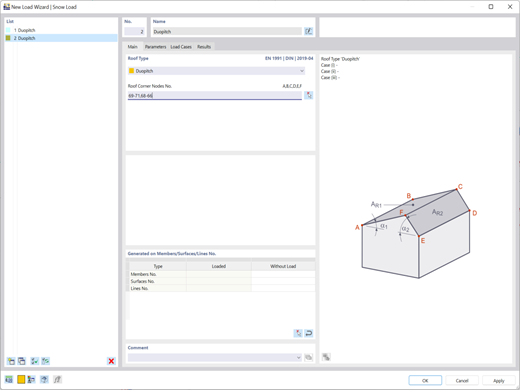

Descubra as novas funções dos assistentes de cargas de neve e vento:

• Carregamento de modelos híbridos de barras e superfícies (apenas RFEM)
• Ligação à ferramenta Geo-Zone Tool (dependendo da definição global do local de construção)
• Desativação dos lados da superfície

Navegar de forma fácil e intuitiva. Utilize o gestor de scripts para controlar todos os elementos de entrada com JavaScript através da consola ou de scripts guardados.

Tem de calcular várias combinações de cargas nos seus modelos? De seguida, são iniciados em paralelo vários solucionadores (um por núcleo), cada um dos quais calcula uma combinação de cargas. Isso garante uma melhor utilização dos núcleos e, portanto, cálculos mais rápidos.

A tecnologia leva-o mais longe, mesmo no seu trabalho diário com o RFEM/RSTAB. Com os novos serviços web de tecnologia API, pode criar as suas próprias aplicações de ambiente de trabalho ou baseadas na web através do controlo de todos os objetos incluídos no RFEM 6/RSTAB 9. Estão à sua disposição bibliotecas completas e inúmeras funções. Desta forma, pode facilmente realizar as suas próprias verificações, assim como modelações eficazes de estruturas paramétricas, processos de otimização e automatização utilizando as linguagens de programação Python e C#. O software da Dlubal torna o seu trabalho mais fácil e prático. Veja por si mesmo!

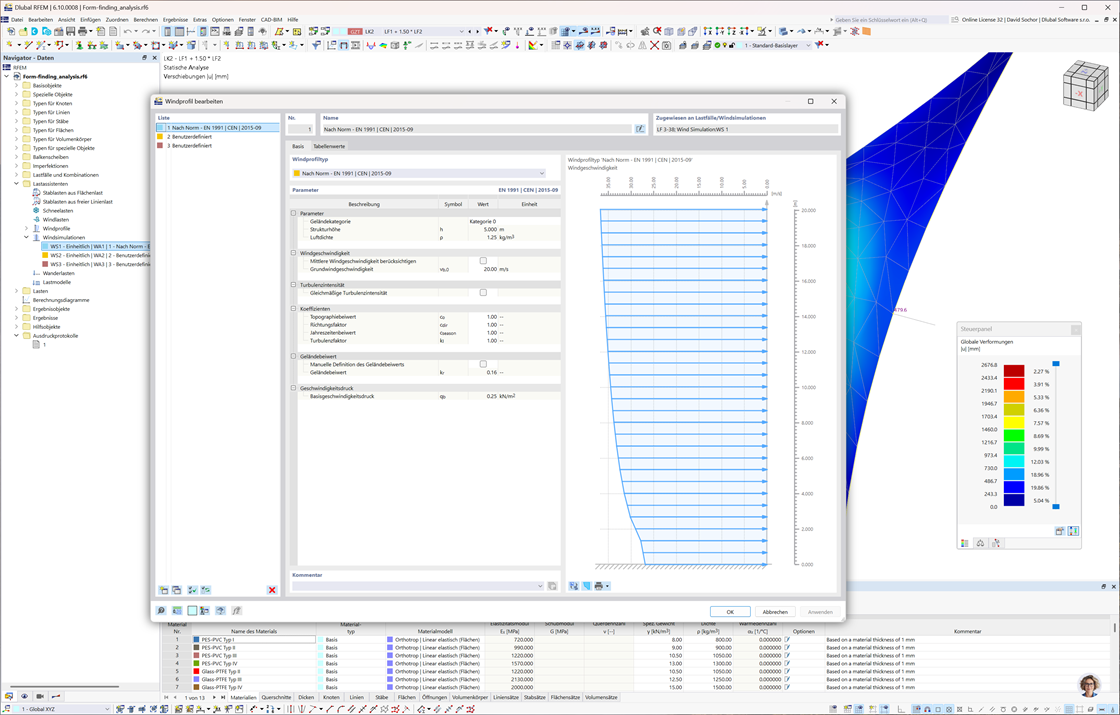

Descubra as novas funções no RFEM e no RSTAB para a determinação de cargas de vento com o RWIND:

• Assistentes de cargas úteis para gerar casos de carga de vento com diversos campos de fluxo nas diferentes direções do vento
• Casos de carga de vento com configurações de análise livremente atribuíveis, incluindo uma especificação definida pelo utilizador do tamanho do túnel de vento e do perfil de vento
• Visualização extensa do túnel de vento com o perfil de entrada do vento e o perfil de entrada da intensidade de turbulência do vento
• Visualização e utilização dos resultados da simulação do RWIND
• Definição global de um terreno (planos horizontais, plano inclinado, tabela)

Também há uma novidade no catálogo de cargas que o irá interessar: O tipo de carga de massa foi adicionado ao catálogo!

Mantenha-se a par do que é realmente relevante para o seu projeto. Além do plano de recorte, agora pode definir uma caixa de recorte. Permite-lhe ocultar os objetos irrelevantes em torno de um ponto foco.

Temos aqui uma novidade para si! Para definir refinamentos de malha de nós, adicionámos as seguintes opções para a disposição longitudinal de EF:

• Radial
• Gradual
• Combinado

O Dlubal Center garante que o seu planeamento seja realizado de forma rápida e eficaz. Entre outras coisas, efetua a gestão de projetos e ficheiros de modelos num local central. As informações detalhadas e os gráficos facilitam a atribuição de todos os modelos e permitem um processamento de pedidos simples e claro. Além disso, os seus dados de cliente, incluindo programas licenciados, módulos etc., são organizados no Dlubal Center.

Defina quantos parâmetros globais do modelo desejar. Também os pode utilizar na documentação.

Se pretende definir espessuras de superfície variáveis, existem três novas opções disponíveis para si:

• 2 nós e direção
• 4 cantos de superfície
• Círculo

Dispõe para os seus projetos de sete novos tipos de distribuição de secções para barras (incluindo uma função de disposição útil para o alinhamento sobre uma borda reta).

• Secção variável em ambos os lados
• Secção variável no início da barra
• Secção variável no final da barra
• Sela
• Desvia em ambos os lados
• Desvio no início da barra
• Desvio no final da barra

O objetivo desta função é tornar os seus dimensionamentos mais eficientes. Além dos conjuntos de barras, também é possível combinar linhas, superfícies e sólidos em conjuntos. Por exemplo, pode considerá-las como elementos uniformes no dimensionamento.

Defina facilmente a rotação de uma barra na direção dos eixos locais de uma superfície inclinada no espaço, por exemplo.

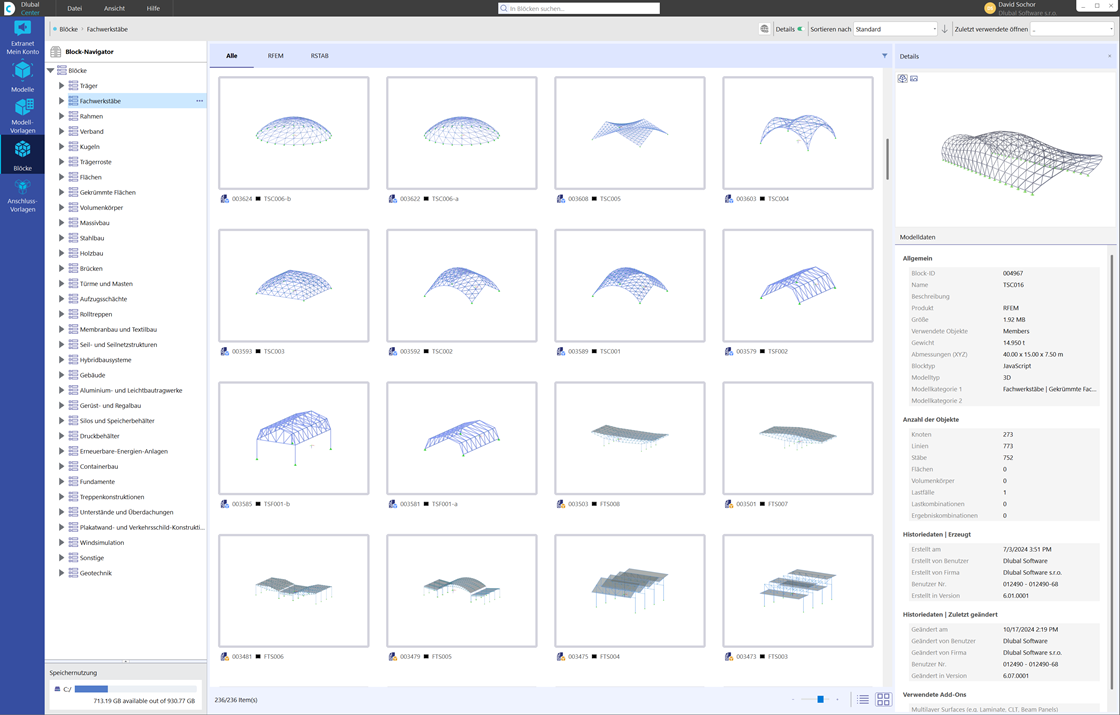

O Dlubal Center irá ajudá-lo quando trabalhar com blocos de modelos. Contém uma base de dados de blocos baseada no código JavaScript. Também é possível criar e utilizar novos blocos, incluindo carregamento e dimensionamento.

Deseja alterar as rigidezes da superfície? Estão agora disponíveis dois novos tipos:

• Fator de multiplicação da rigidez total
• Fatores de multiplicação de rigidezes parciais, pesos e massas

Utilize os novos parâmetros de análise estática para fornecer casos de carga e combinações de cargas com parâmetros de cálculo globais individuais.

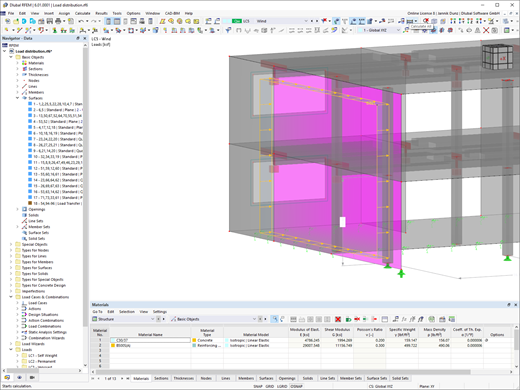

Para tornar o seu trabalho mais eficiente e rápido, adicionamos novas funções ao assistente de carga. Estas incluem o bloqueio de novas barras, a suavização de cargas concentradas que ocorrem assim como a consideração de excentricidades e da distribuição de secções.

Mantenha-se sempre de olho na estabilidade das suas estruturas: Agora também é possível considerar as excentricidades para cargas de nós e de barras.

Contudo, uma alteração a favor de um trabalho mais eficiente com o programa: Os sistemas de coordenadas definidos pelo utilizador para efeitos de entrada e análise estão agora organizados globalmente nos objetos auxiliares.

Esta função proporciona mais ordem. O novo objeto auxiliar "Seleção de objeto" oferece-lhe uma filtragem genérica de diversos objetos:

• Objetos básicos
• Tipos para nós
• Tipos para linhas
• Tipos para superfícies
• Assistentes de carga
• Cargas
• Objetos auxiliares

A seleção de objetos oferece-lhe muitas possibilidades de aplicação interativa em diversos locais do programa.

Leve o seu planeamento estrutural mais além. O RFEM 6 e o RSTAB 9 agora também suportam o novo formato de ficheiro para planeamento estrutural Structural Analysis Format (SAF). Ambos os programas possibilitam tanto a importação como a exportação. O SAF é um formato de ficheiro baseado no MS Excel, destinado a facilitar a troca de modelos estruturais entre diferentes aplicações de software.

• Mais informação sobre o formato SAF
• Mais informação sobre BIM e interfaces

Agora é possível alterar determinadas unidades numa interface de utilizador organizada em forma de tabelas. Agora é possível alterar determinadas unidades numa interface de utilizador organizada em forma de tabelas.

As melhorias no contexto internacional também não foram esquecidas. Para a região anglo-americana, foi adicionada uma nova especificação de eixo local (y para cima).

Tire proveito de uma melhor organização. Agora é possível criar listas de peças baseadas no material e nas secções.

Uma novidade para obter mais eficácia na utilização de tabelas: as tabelas estão agora organizadas em duas caixas de listagem, o que permite navegar facilmente pelas várias tabelas de entrada e de resultados.

Acompanhe as suas verificações de dimensionamento. O tipo de material de um determinado material define claramente as propriedades relevantes para o dimensionamento.

Descubra as novidades na sua biblioteca de materiais. As séries de materiais estão agora listadas aqui. Também é possível encontrar diretamente o material desejado na biblioteca utilizando a pesquisa de texto livre.
