3D MKP program RFEM 6 | Nové funkce

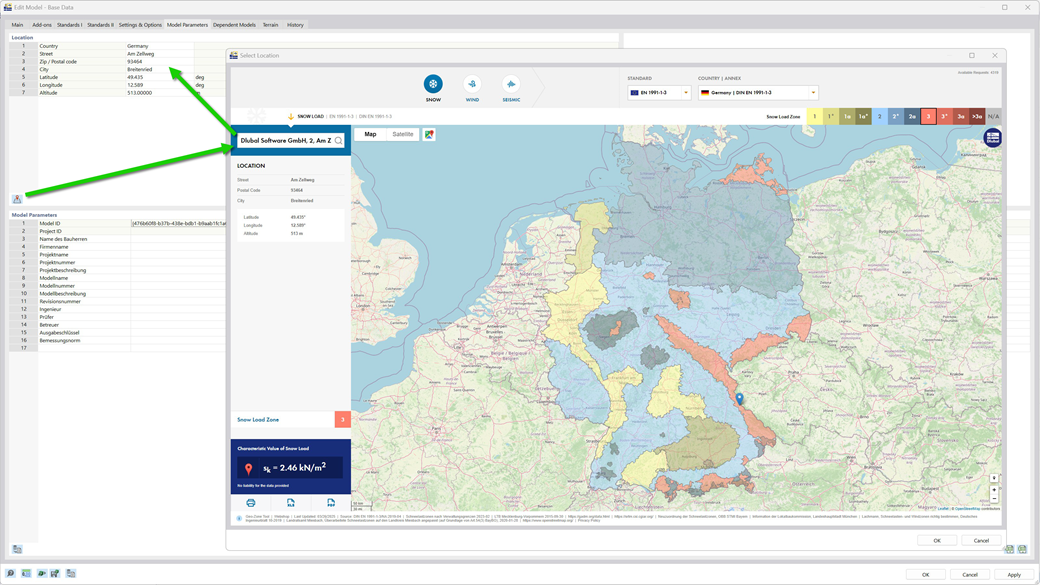

Vždy veďte v patrnosti přírodní podmínky na svém staveništi tak, že místo zadáte na digitální mapě. Automaticky se převezmou data adresy (včetně nadmořské výšky) a oblast zatížení sněhem, větrná oblast a oblast zemětřesení. Tato data také používá asistent zatížení.

V záložce „Parametry modelu“ se také zobrazí mapa s vyznačeným staveništěm.

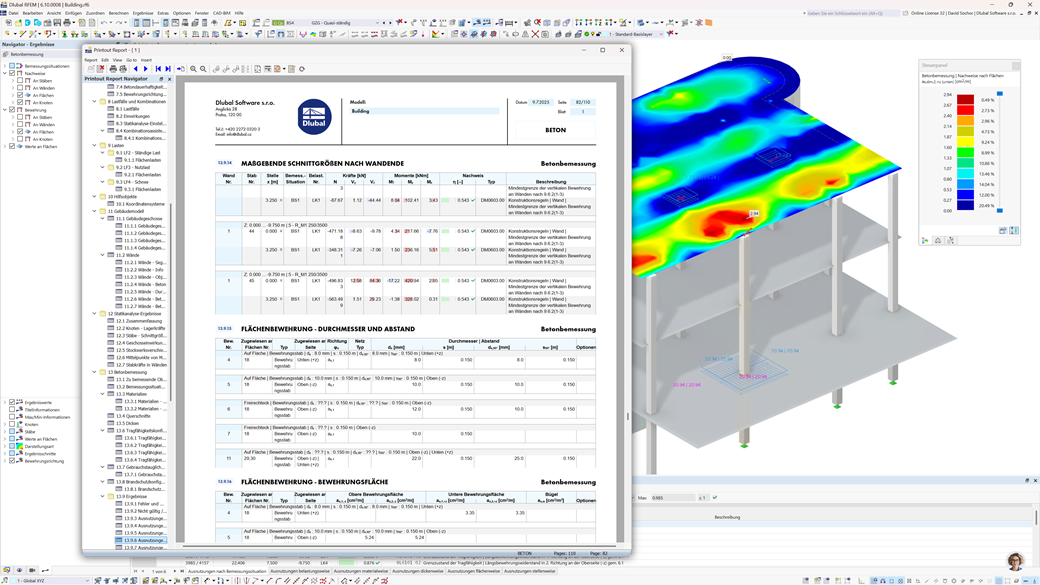

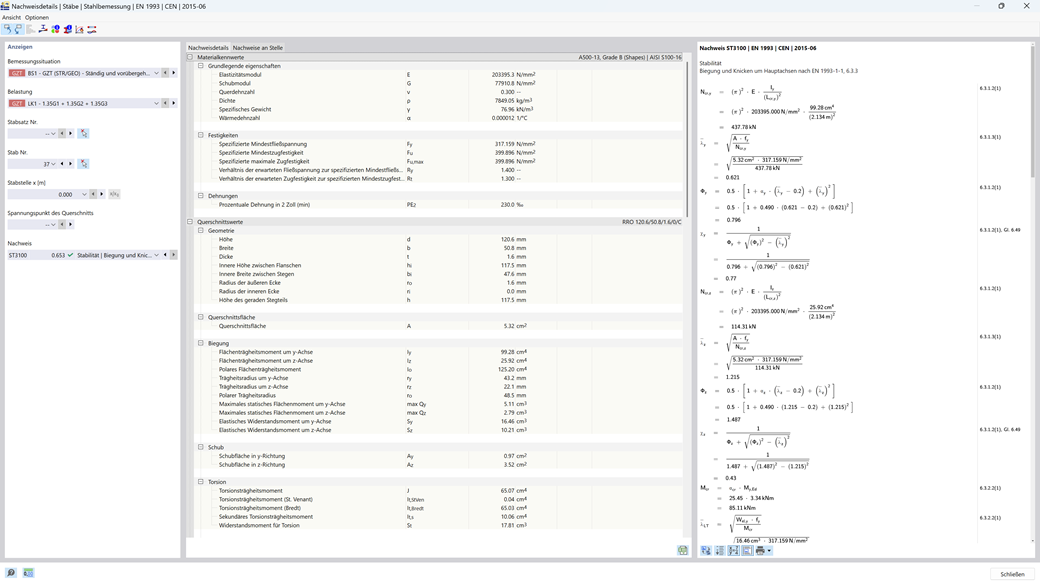

S programy Dlubal budete mít vždy přehled, ať už jsou vaše projekty z odvětví železobetonu, oceli, dřeva nebo hliníku. Program vytváří dokumentaci, kde se přehledně a detailně zobrazují návrhové vzorce použité při vašem posouzení (včetně odkazu na použitou rovnici z normy). Tyto vzorce lze vložit také do tiskového protokolu.

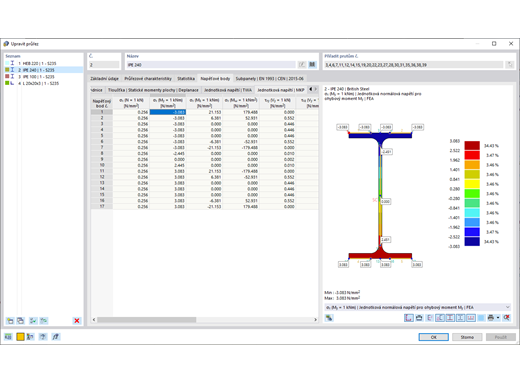

Zajistěte, že se u vás nic nezhroutí: Abyste mohli odhadnout únosnost průřezů prutů, nechte si zobrazit jednotková napětí (vztažená na N = 1 kN, My = 1 kNm atd.).

Usnadněte si práci. Kontakt mezi plochami se používá k popisu vlastnosti kontaktu mezi dvěma nebo více plochami, které jsou od sebe v určité vzdálenosti. Není již nutné vytvářet kontaktní těleso mezi plochami.

Uspořádání imperfekcí efektivně řeší imperfekční stavy. Tyto stavy vám umožňují popsat imperfekce z náhradních zatížení, lokálních imperfekcí, počátečního naklonění z tabulky (nové), ze statické deformace, z tvaru vybočení, dynamického vlastního tvaru nebo z kombinace všech těchto typů (nové).

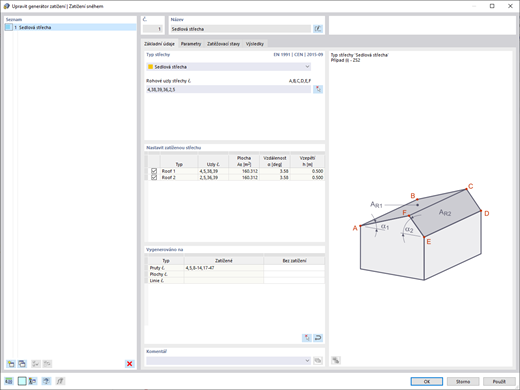

Objevte nové funkce generátorů zatížení sněhem a větrem:

• Zatížení hybridních modelů z prutů a ploch (pouze RFEM)
• Připojení k nástroji pro stanovení oblastí zatížení (v závislosti na globální definici staveniště)
• Deaktivace stran plochy

Navigace je snadná a intuitivní. Ve Správci skriptů můžete všechny vstupní prvky ovládat pomocí JavaScriptu přes konzolu nebo pomocí uložených skriptů.

Musíte ve svých modelech počítat mnoho kombinací zatížení? V tom případě se spustí několik řešičů současně (jeden na jádro) a každý pak počítá jednu kombinaci zatížení. Tak je zajištěno lepší využití jader a tím i rychlejší výpočet.

Technologie vás posouvají dále i v každodenní práci s programem RFEM/RSTAB. Díky novým API webovým službám je možné ovládat všechny objekty obsažené v programu RFEM 6 / RSTAB 9 a vytvářet tak vlastní desktopové nebo webové aplikace. K dispozici jsou pro vás připraveny celé knihovny a řada funkcí. Budete tak moct bez velké námahy vytvářet vlastní posouzení, efektivně modelovat parametrické konstrukce a vyvíjet optimalizační a automatizační procesy v programovacích jazycích Python a C#. Dlubal software vám usnadní a zpříjemní práci. Přesvědčte se sami!

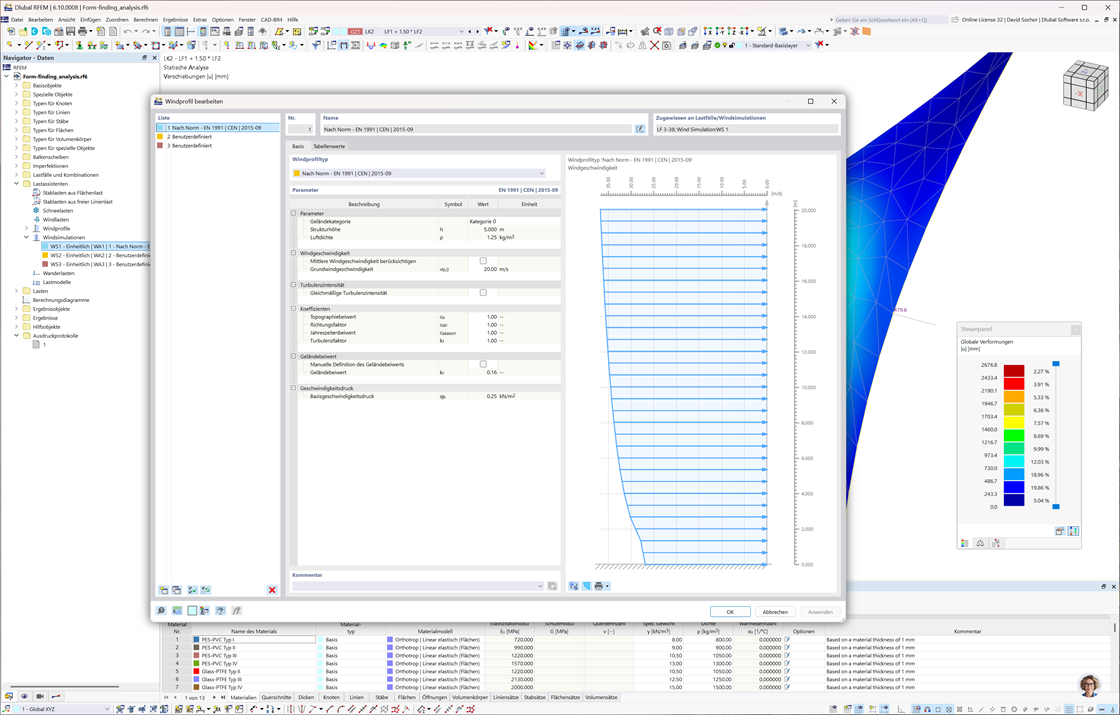

Objevte nové funkce v programech RFEM a RSTAB pro výpočet zatížení větrem za pomoci programu RWIND:

• Užitečné generátory zatížení pro generování stavů zatížení větrem s různými poli proudění v různých směrech větru
• Zatěžovací stavy pro zatížení větrem s volně přiřaditelným typem analýzy včetně uživatelsky definované velikosti větrného tunelu a profilu větru
• Komplexní zobrazení větrného tunelu se vstupním profilem větru a zadaným profilem intenzity turbulence větru
• Vizualizace a použití výsledků simulace z programu RWIND
• Globální zadání terénu (vodorovné roviny, nakloněná rovina, tabulka)

Také v katalogu zatížení je novinka, která vás bude zajímat: Byl do něj přidán typ zatížení Hmota!

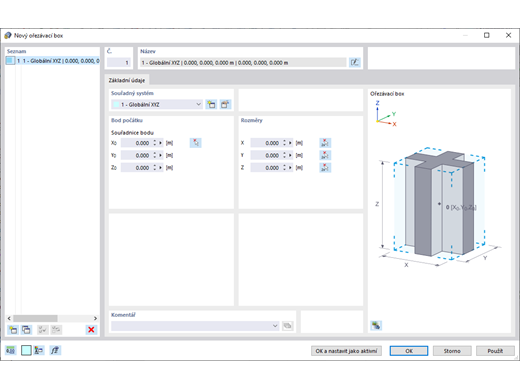

Mějte přehled o tom, co je pro váš projekt skutečně důležité. Kromě ořezávací roviny můžete nyní definovat i ořezávací box. To vám umožní skrýt irelevantní objekty okolo výběru.

Něco nového pro vás! Pro zadání zahuštění sítě prvků jsme přidali následující možnosti pro uspořádání délky konečných prvků:

• Radiální
• Postupné
• Kombinované

Dlubal centrum se postará o rychlý a efektivní průběh plánování. Mimo jiné zde můžete centrálně spravovat své projekty a soubory modelů. Podrobné informace a obrázky usnadňují přiřazení všech modelů a umožňují nekomplikované a přehledné zpracování zakázek. V Dlubal centru jsou dále uspořádána vaše zákaznická data, včetně licencovaných programů, addonů atd.

Definujte libovolný počet globálních parametrů modelu. Můžete je také použít v dokumentaci.

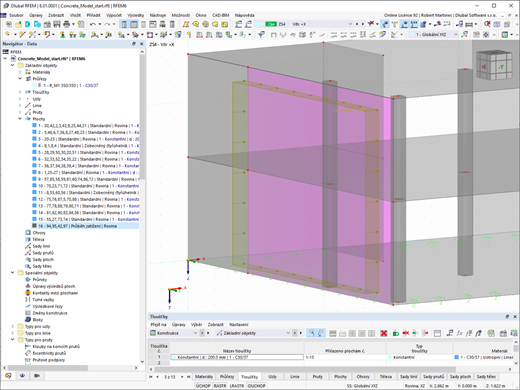

Pokud chcete zadat proměnnou tloušťku ploch, máte k dispozici tři nové možnosti:

• 2 uzly a směr
• 4 rohy plochy
• Kružnice

Při vašich návrzích máte u prutů k dispozici sedm nových typů průběhu průřezů (včetně užitečné funkce zarovnání pro vytvoření rovné hrany):

• Náběh na obou stranách
• Náběh na začátku prutu
• Náběh na konci prutu
• Sedlový
• Odsazení na obou stranách
• Odsazení na začátku prutu
• Odsazení na konci prutu

Cílem této funkce je zefektivnit vaše projektování. Kromě sad prutů lze také spojovat do sad linie, plochy a tělesa. Můžeme je pak například při posouzení považovat za celistvé prvky.

Definujte nyní bez problémů natočení prutu ve směru lokálních os plochy, která může ležet například šikmo v prostoru.

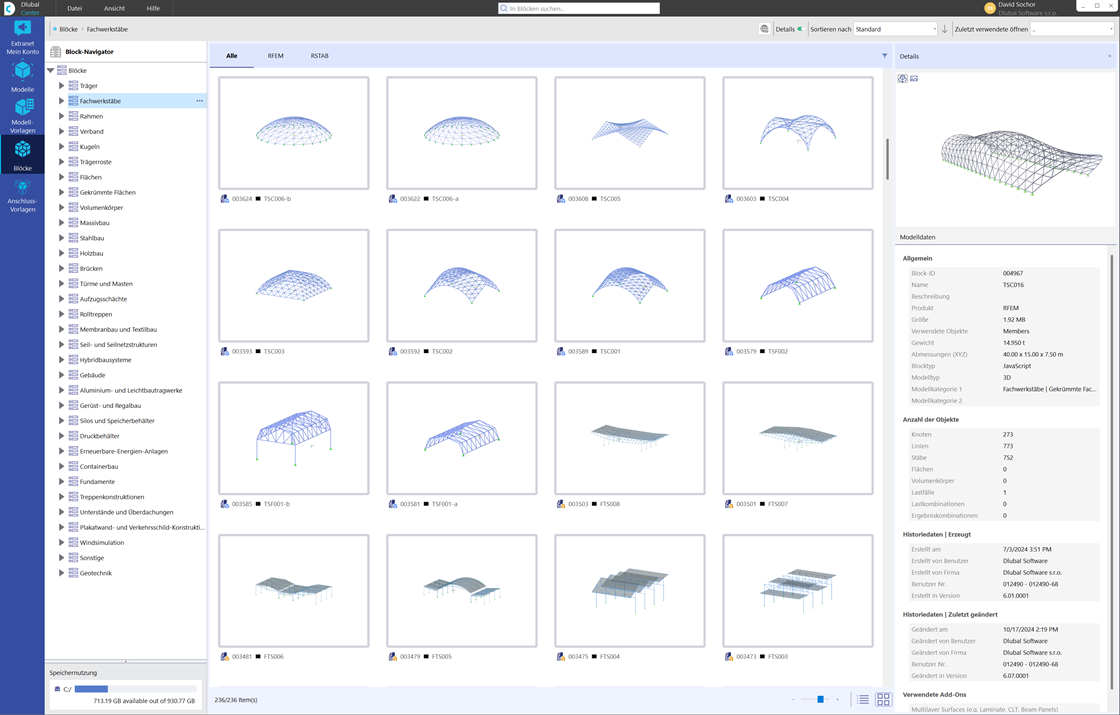

Při práci s bloky pro model vám pomůže Dlubal Center. Obsahuje databázi bloků založenou na kódu JavaScript. Můžete také vytvářet a používat nové bloky, včetně zatížení a posouzení.

Chcete upravit tuhosti ploch? Nyní máte k dispozici dva nové typy:

• Součinitel násobení celkové tuhosti
• Součinitele násobení částečných tuhostí, tíh a hmotností

Zatěžovacím stavům a kombinacím zatížení můžete nyní v novém nastavení pro statickou analýzu přiřadit individuální globální parametry výpočtu.

Abyste mohli pracovat efektivně a rychle, byly do generátorů zatížení přidány nové funkce. Jedná se o funkce pro zamknutí nových prutů, vyhlazení působících bodových zatížení a zohlednění excentricit a průběhů průřezů.

Dbejte vždy na stabilitu vašich konstrukcí: nyní lze zohlednit excentricity u zatížení na uzly a pruty.

Změna ve prospěch efektivnější práce: Vaše uživatelsky definované souřadné systémy pro účely zadávání a analýzy jsou nyní globálně spravovány pod položkou Pomocné objekty.

Tato funkce umožňuje udržovat větší pořádek. Nový pomocný objekt "Výběr objektů" vám umožňuje filtrování různých objektů:

• Základní objekty
• Typy pro uzly
• Typy pro linie
• Typy pro plochy
• Generátory zatížení
• Zatížení
• Pomocné objekty

Výběr objektů vám nabízí mnoho interaktivních možností použití na různých místech programu.

Posuňte své statické posouzení ještě o krok dále. Programy RFEM 6 a RSTAB 9 nyní podporují také nový formát souboru pro statické výpočty SAF (Structural Analysis Format). Oba programy vám přitom nabízejí import i export. SAF je souborový formát založený na MS Excelu, který má usnadnit výměnu modelů pro statické výpočty mezi různými softwarovými aplikacemi.

• Více informací o formátu SAF
• Více informací o BIM a rozhraních

Měnit jednotky nyní můžete pomocí tabulkového uživatelského rozhraní. Měnit jednotky nyní můžete pomocí tabulkového uživatelského rozhraní.

Zkrátka nepřicházejí ani zlepšení v mezinárodním kontextu. Pro angloamerickou oblast byla přidána nová možnost zadání lokální osy prutu (y směrem nahoru)

Využijte lepší organizace. Nyní můžete vytvářet výkazy materiálu založené na průřezech nebo materiálech.

Inovace pro efektivnější používání tabulek: Tabulky jsou nyní uspořádány ve dvou seznamech, což usnadňuje orientaci v různých vstupních a výsledkových tabulkách.

Mějte při svých posouzeních přehled. Nastavením typu materiálu se jednoznačně stanoví vlastnosti důležité pro posouzení.

Objevte, co je nového ve vaší databázi materiálů. Nově jsou v ní uvedeny také materiálové řady. Požadovaný materiál je také možné najít v databázi přímo pomocí textového vyhledávání.
