RFEM 6 Software 3D agli elementi finiti | Nuove caratteristiche

Tieni sempre d'occhio le condizioni naturali del tuo cantiere definendolo su una mappa digitale. I dati dell'indirizzo (compresa l'altitudine) e la zona di carico da neve, la zona del vento e la zona sismica vengono importati automaticamente. Anche la creazione guidata di carichi utilizza questi dati.

La mappa viene visualizzata anche con il cantiere contrassegnato nella scheda "Parametri del modello".

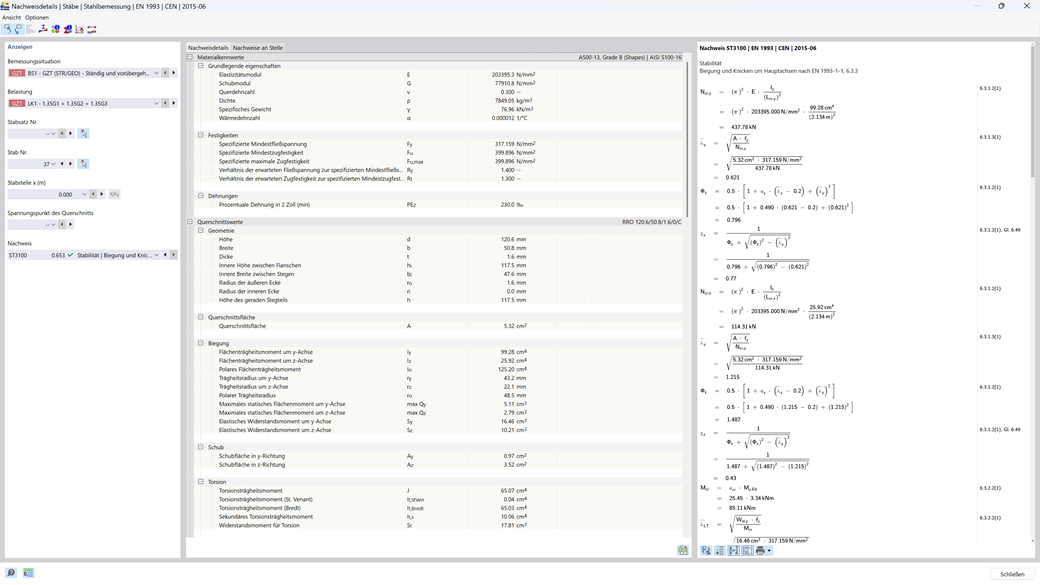

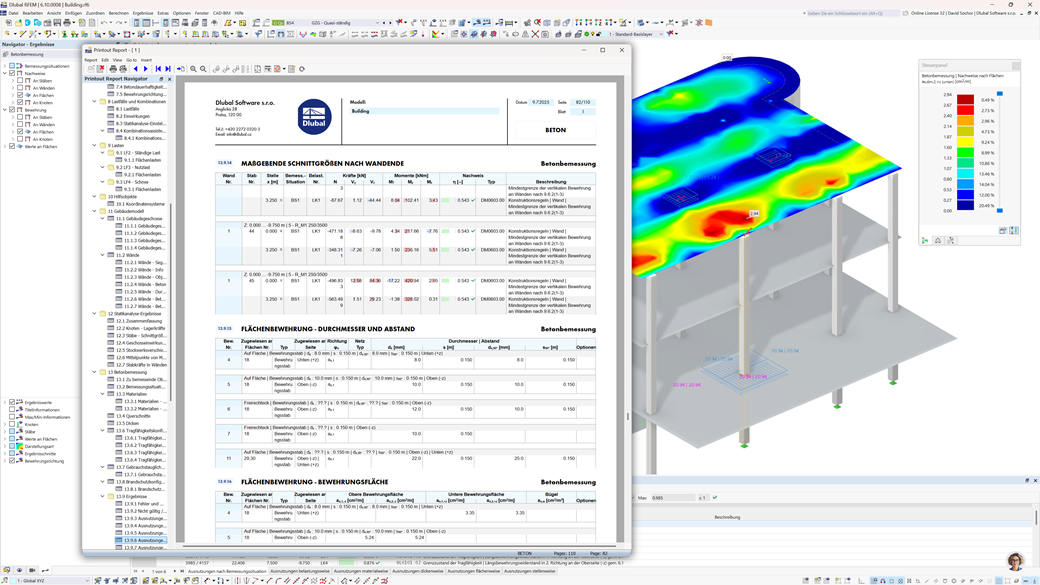

Con Dlubal Software, hai sempre una panoramica, indipendentemente dal fatto che i tuoi progetti provengano dal settore del cemento armato, dell'acciaio, del legno, dell'alluminio o di altri settori. Il programma visualizza chiaramente le formule di verifica utilizzate nel progetto (incluso un riferimento all'equazione utilizzata dalla norma). Queste formule di progetto possono anche essere incluse nella relazione di calcolo.

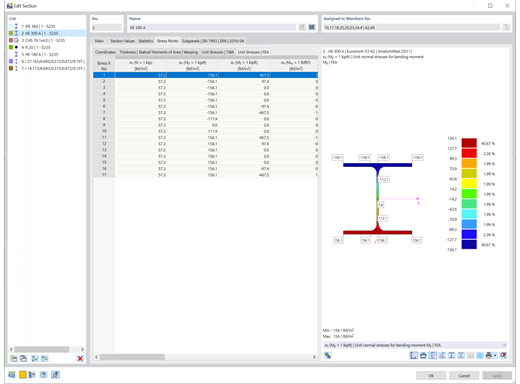

Assicurati che nulla crolli su di te: Per stimare la resistenza delle sezioni trasversali delle aste, è possibile visualizzare le tensioni unitarie per i carichi unitari N = 1 kiP, My = 1 kiP/ft, e così via, quando si selezionano le sezioni trasversali.

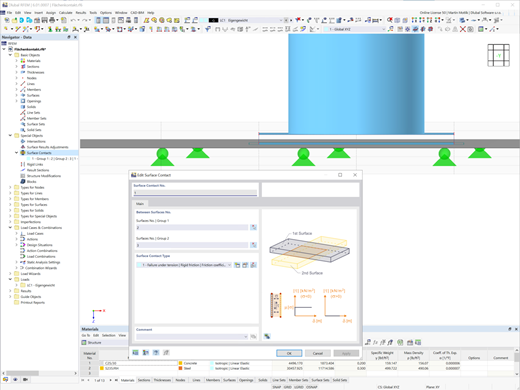

Semplifica il tuo lavoro. Un contatto della superficie serve a descrivere una definizione di contatto tra due o più superfici che sono distanti l'una dall'altra Non è più necessario creare un solido di contatto tra le superfici.

L'organizzazione delle imperfezioni è risolta in modo efficiente dai casi di imperfezione. I casi consentono di descrivere un'imperfezione da imperfezioni locali, carichi equivalenti, oscillazione iniziale tramite tabella (nuova), una deformazione statica, un modo di instabilità, una forma modale dinamica o una combinazione di tutti questi tipi (nuovo).

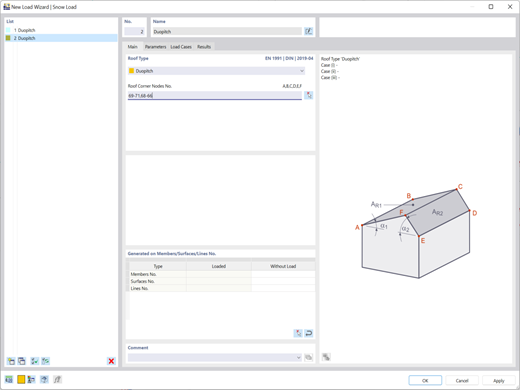

Scopri le nuove funzioni delle creazioni guidate di carichi da neve e vento:

• Caricamento di modelli ibridi costituiti da aste e superfici (solo RFEM)
• Collegamento al Geo-Zone Tool (secondo la definizione globale del cantiere)
• Disattivazione dei lati della superficie

Naviga in modo facile e intuitivo. Utilizza lo script manager per controllare tutti gli elementi di input utilizzando JavaScript tramite la console o gli script salvati.

Devi calcolare più combinazioni di carico nei tuoi modelli? Quindi vengono avviati diversi solutori in parallelo (uno per core), ognuno dei quali calcola una combinazione di carico. Ciò garantisce un migliore utilizzo dei nuclei e quindi calcoli più rapidi.

La tecnologia ti porta oltre, anche nel tuo lavoro quotidiano con RFEM/RSTAB. La nuova tecnologia API Web Services consente di creare le proprie applicazioni desktop o basate sul web controllando tutti gli oggetti inclusi in RFEM / RSTAB. Sono disponibili intere librerie e numerose funzioni. In questo modo, è possibile eseguire facilmente le proprie verifiche, modellazione efficace di strutture parametriche e processi di ottimizzazione e automazione utilizzando i linguaggi di programmazione Python e C#. Dlubal Software rende il tuo lavoro più facile e conveniente. Scoprilo!

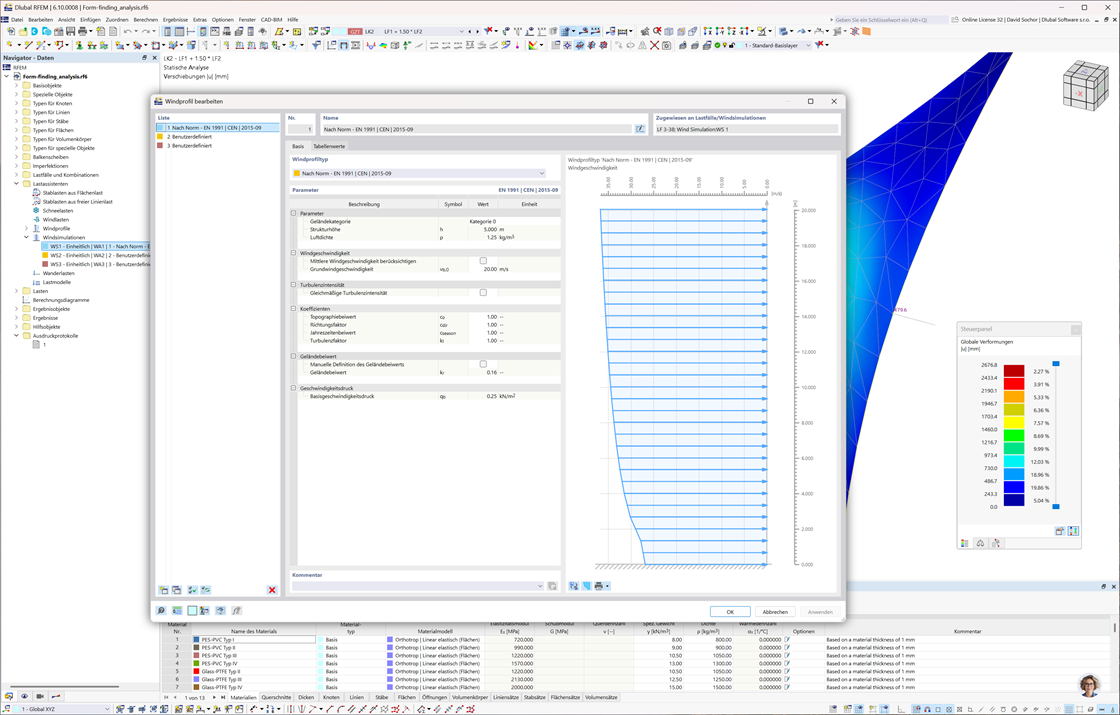

Scopri le nuove caratteristiche di RFEM e RSTAB per la determinazione dei carichi del vento utilizzando RWIND:

• Utili wizard di carico per generare casi di carico del vento con diversi campi di flusso in diverse direzioni del vento
• Casi di carico del vento con impostazioni di analisi liberamente assegnabili, inclusa una specifica definita dall'utente delle dimensioni della galleria del vento e del profilo del vento
• Visualizzazione completa della galleria del vento con il profilo del vento di input e il profilo dell'intensità della turbolenza
• Visualizzazione e utilizzo dei risultati della simulazione RWIND
• Definizione globale di un terreno (piani orizzontali, piano inclinato, tabella)

C'è anche un'innovazione nel catalogo dei carichi che ti interesserà: Il tipo di carico di massa è stato aggiunto al catalogo!

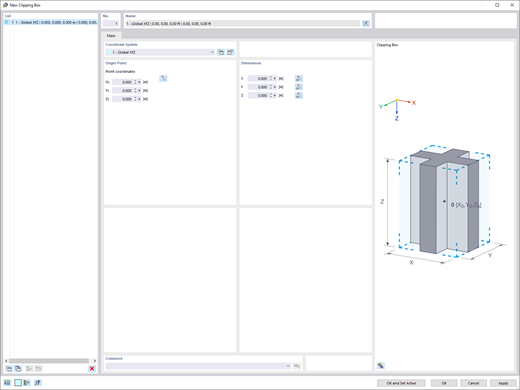

Tieni traccia di ciò che'è veramente rilevante per il tuo progetto. Oltre al piano di ritaglio, ora è possibile definire un box di ritaglio. Ciò consente di nascondere gli oggetti irrilevanti attorno a un punto focale.

C'è'qualcosa di nuovo per te! Per definire gli infittimenti della mesh odal, sono state aggiunte le opzioni per la disposizione della lunghezza EF:

• Radiale
• Gradualmente
• Combinato

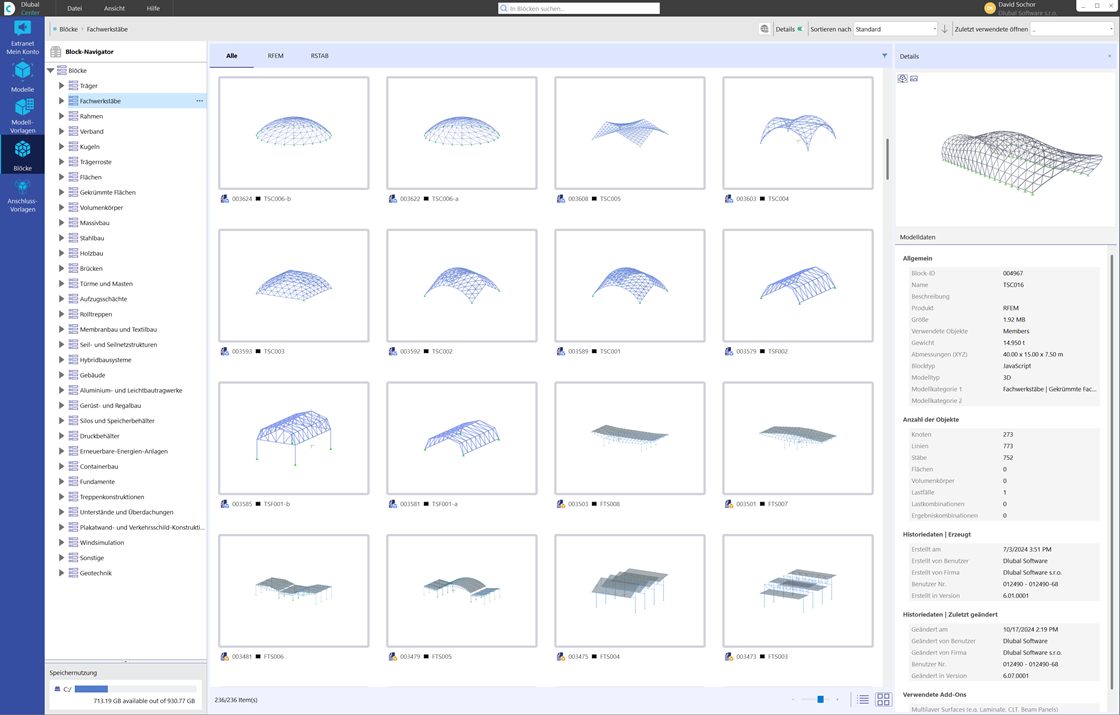

Il Dlubal Center garantisce che la tua pianificazione avvenga in modo rapido ed efficiente. Tra le altre cose, i tuoi progetti e i file del modello sono gestiti qui in una posizione centrale. Informazioni dettagliate e grafici facilitano l'assegnazione di tutti i modelli e consentono quindi un'elaborazione chiara e semplice del progetto. Inoltre, i dati dei tuoi clienti, compresi i programmi su licenza e gli add-on, sono organizzati nel Dlubal Center.

Definisci tutti i parametri globali del modello che desideri. Puoi anche usarli nella documentazione.

Se si desidera definire spessori delle superfici variabili, sono disponibili tre nuove opzioni:

• 2 Nodi e direzione
• 4 angoli della superficie
• Cerchio

Sono disponibili sette nuovi tipi di distribuzione della sezione trasversale per le aste (inclusa la funzione di disposizione per l'allineamento a un bordo diritto):

• Rastremata su entrambi i lati
• Rastremata a inizio asta
• Rastremata a fine asta
• Copertura a due falde
• Offset su entrambi i lati
• Offset a inizio asta
• Offset a fine asta

Lo scopo di questa funzione è rendere la tua progettazione più efficiente. Oltre ai set di aste, è anche possibile combinare linee, superfici e solidi in set. Ad esempio, è possibile considerarli come elementi uniformi nella verifica.

Definisci facilmente la rotazione di un'asta nella direzione degli assi locali di una superficie che è, ad esempio, inclinata nello spazio.

Quando si lavora con i blocchi modello, il Dlubal Center ti aiuta. Contiene un database di blocchi basato sul codice JavaScript. È inoltre possibile creare e utilizzare nuovi blocchi, incluso il carico e la verifica.

Vuoi modificare le rigidezze delle superfici? Ora ci sono due nuovi tipi disponibili per te:

• Coefficiente moltiplicativo della rigidezza totale
• Coefficienti moltiplicativi di rigidezze parziali, pesi e masse

Utilizza la nuova impostazione dell'analisi strutturale per fornire i casi di carico e le combinazioni di carico con i singoli parametri di calcolo globali.

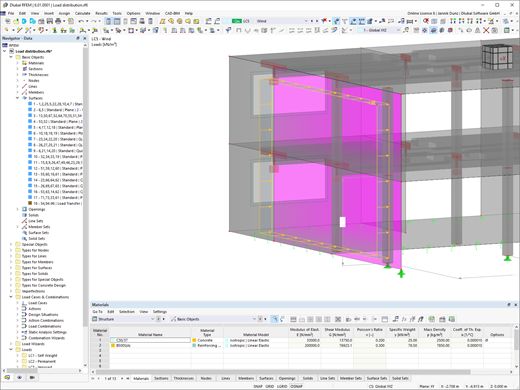

Per rendere il tuo lavoro efficiente e veloce, abbiamo aggiunto nuove funzionalità alla creazione guidata di carichi. Questi includono il blocco di nuove aste, il livellamento dei carichi concentrati che si verificano e la considerazione delle eccentricità e della distribuzione della sezione trasversale.

Tieni sempre d'occhio la stabilità delle tue strutture: Ora è possibile considerare le eccentricità per i carichi dei nodi e delle aste.

Una modifica a favore di un lavoro più efficiente con il programma: I tuoi sistemi di coordinate definiti dall'utente per scopi di input e di analisi sono ora organizzati globalmente sotto gli oggetti guida.

Questa funzione crea più ordine. Il nuovo oggetto guida "Selezione di oggetti" consente il filtraggio generico di vari oggetti:

• Oggetti base
• Tipi per nodi
• Tipi per linee
• Tipi per superfici
• Creazioni guidate di carichi
• Carichi
• Oggetti ausiliari

La selezione degli oggetti offre molte possibilità di applicazione interattive in varie posizioni del programma.

Fai un ulteriore passo avanti nella tua progettazione strutturale. RFEM 6 e RSTAB 9 ora supportano un nuovo formato di file per la progettazione strutturale, Structural Analysis Format (SAF). Per questo, entrambi i programmi consentono l'importazione e l'esportazione. SAF è un formato di file basato su MS Excel, che ha lo scopo di facilitare lo scambio di modelli di analisi strutturale tra diverse applicazioni software.

• Scopri di più su formato SAF
• Ulteriori informazioni su BIM e interfacce

Ora è possibile modificare alcune unità sotto forma di un'interfaccia utente tabellare. Ora è possibile modificare alcune unità sotto forma di un'interfaccia utente tabellare.

Anche i miglioramenti nel contesto internazionale non sono trascurati. È stata aggiunta una nuova impostazione dell'asse locale (y verso l'alto) per la regione anglo-americana.

Approfitta di una migliore organizzazione. Ora è possibile creare sezioni trasversali ed elenchi delle parti basati sui materiali.

Un'innovazione per una maggiore efficienza quando si utilizzano le tabelle: Le tabelle sono ora ordinate in due riquadri elenco distinti, che permettono una facile navigazione delle diverse tabelle di input e di risultato.

Tieni traccia delle tue verifiche. Il tipo di materiale di un materiale definisce chiaramente le proprietà rilevanti della verifica.

Scopri le'novità nella tua libreria di materiali. Le serie di materiali sono ora elencate qui. È anche possibile trovare direttamente il materiale desiderato nella libreria utilizzando la funzione di ricerca del testo libero.
