Программа 3D МКЭ RFEM 6 | Новые функции

Постоянно отслеживайте природные условия вашей строительной площадки, задавая её на цифровой карте. Адресные данные (включая высоту), а также зоны снеговой, ветровой и сейсмической нагрузок импортируются автоматически. Мастер нагрузок также использует эти данные.

Карта также изображается с отмеченной на вкладке «Параметры модели» строительной площадкой.

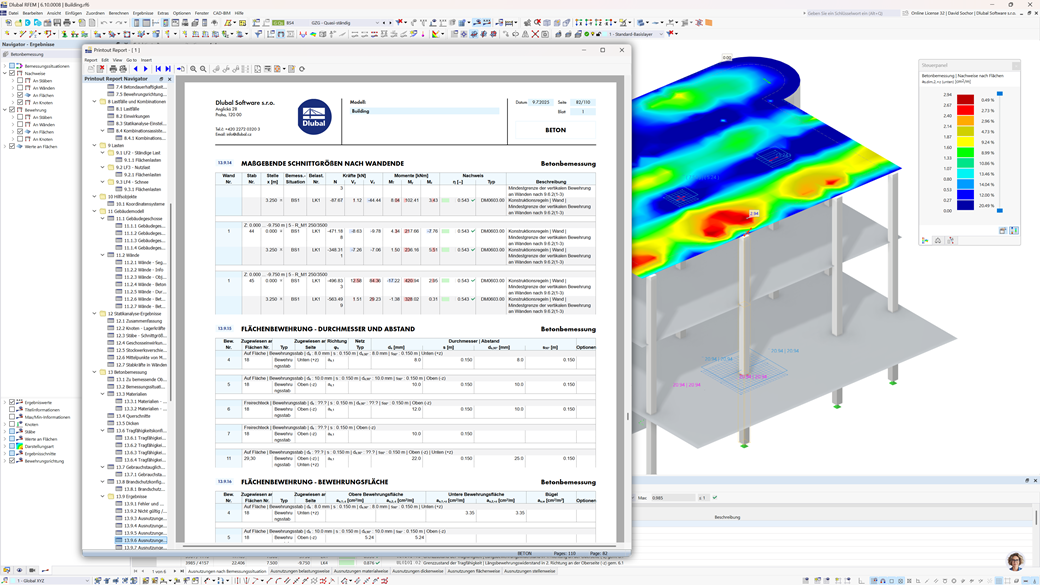

С Dlubal Software у вас всегда есть обзор, независимо от того, относятся ли ваши проекты к железобетонной, стальной, деревянной, алюминиевой или другой области. Программа обеспечивает чёткий обзор формул расчётных проверок, использованных в вашем расчёте (включая ссылку на использованные формулы из нормы). Эти формулы также можно включить в протокол результатов.

Убедитесь, что на вас ничего не рухнет: Чтобы оценить прочность сечений стержней, можно при выборе сечений отобразить удельные напряжения для удельных нагрузок N = 1 kiP, My = 1 kiP/ft и т.д.

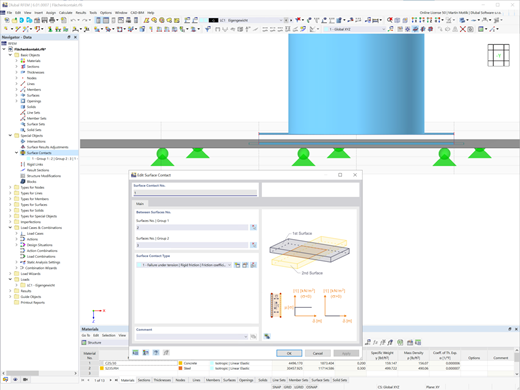

Сделайте свою работу проще. Контакт поверхностей служит для задания взаимодействий между двумя или более поверхностями, находящимися на расстоянии друг от друга Больше нет необходимости создавать между этими поверхностями контактное тело.

Организация несовершенств эффективно решается с помощью случаев несовершенств. Случаи позволяют описать несовершенство от местных несовершенств, эквивалентные нагрузки, начальное смещение с помощью таблицы (новый), статическую деформацию, форму потери устойчивости, динамическую форму колебаний или комбинацию всех этих типов (новый).

Откройте для себя новые функции мастеров снеговой и ветровой нагрузки:

• Определение нагрузок на гибридную модель, состоящую из стержней и поверхностей (только в RFEM)
• Соединение с инструментом Geo-Zone (в зависимости от общего задания строительной площадки)
• Выключение сторон поверхности

Навигация легко и интуитивно. Используйте диспетчер скриптов для управления всеми элементами ввода с помощью JavaScript, консоли или сохранённых скриптов.

Вам нужно рассчитать несколько сочетаний нагрузок в ваших моделях? Затем запускаются несколько решателей параллельно (по одному на ядро), каждый из которых рассчитывает отдельное сочетание нагрузок. Это обеспечивает более эффективное использование яде-р и, следовательно, более быстрые вычисления.

Технологии ведут вас дальше, в том числе в повседневной работе с RFEM/RSTAB. С помощью Веб-сервиса и API можно управлять всеми объектами, включёнными в RFEM 6/RSTAB 9, создавая собственные настольные или веб-приложения. Вам доступны целые базы данных и многочисленные функции. Таким образом, вы можете легко выполнять собственные расчётные проверки и эффективное моделирование параметрических конструкций, а также оптимизировать и автоматизировать процессы с помощью языков программирования Python и C#. Dlubal Software сделает вашу работу проще и удобнее. Проверьте это сейчас!

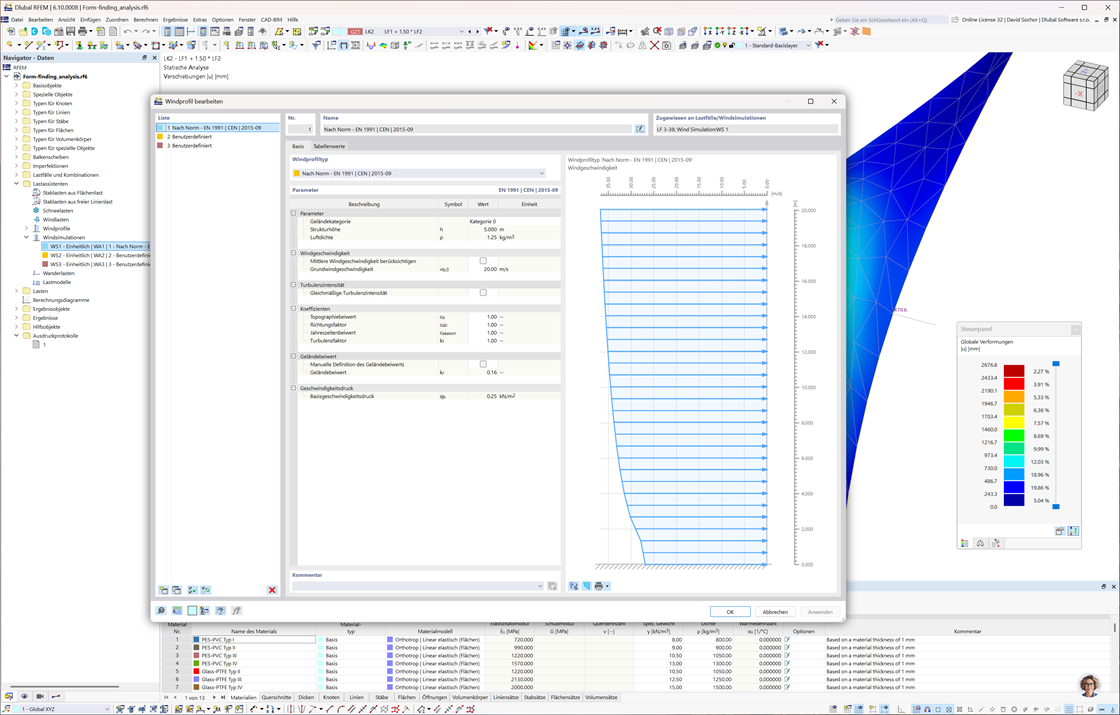

Откройте для себя новые функции в RFEM и RSTAB для определения ветровых нагрузок с помощью RWIND:

• Полезные мастера нагрузок для создания ветровых загружений с различными полями потока при различных направлениях ветра
• Ветровые загружения со свободно назначаемыми настройками расчета, включая пользовательскую спецификацию размера аэродинамической трубы и профиля ветра
• Отображение аэродинамической трубы с вводным профилем ветра и интенсивностью турбулентности
• Визуализация и применение результатов моделирования в RWIND
• Общее определение рельефа (горизонтальные плоскости, наклонная плоскость, таблица)

В каталоге нагрузок также есть нововведение, которое вас заинтересует: В каталог был добавлен тип «Массовые нагрузки»!

Отслеживайте, что' действительно имеет отношение к вашему проекту. Кроме плоскости обрезки, теперь можно задать также бокс обрезки. Это позволяет скрыть нерелевантные объекты вокруг фокальной точки.

Это для вас новинка! Для задания уплотнения сетки одалей, были добавлены опции расположения длин КЭ:

• Радиальное
• Постепенное
• Комбинированное

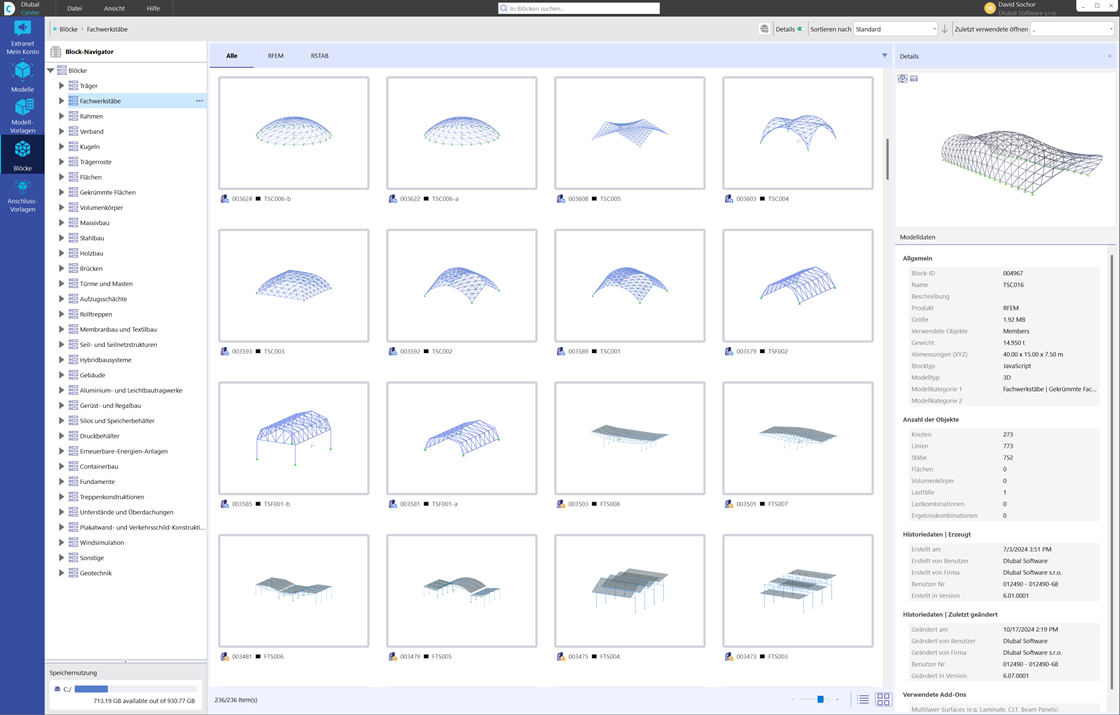

Центр Dlubal гарантирует, что ваше проектирование будет быстрым и эффективным. Помимо прочего, он управляет проектами и файлами моделей в едином центральном месте. Подробная информация и графика облегчают назначение всех моделей и, таким образом, обеспечивают несложную и наглядную обработку проекта. В центре Dlubal также хранятся ваши данные о заказчике, включая лицензионные программы и аддоны.

Задайте столько общих параметров модели, сколько хотите. Их также можно использовать в документации.

Для определения переменной толщины поверхности, вам доступны три новые опции:

• 2 узла и направления
• 4 угла поверхности
• Окружность

Для стержней доступно семь новых типов распределения сечений (включая функцию выравнивая вдоль прямой линии):

• Вуты на обеих сторонах
• Вут в начале стержня
• Вут на конце стержня
• Двускатная
• Смещение на обеих сторонах
• Смещение в начале стержня
• Смещение на конце стержня

Цель этой функции - сделать ваше проектирование более эффективным. Помимо блоков стержней, можно также объединять в блоки линии, поверхности и тела. Например, их можно рассматривать в качестве равномерных элементов в расчёте.

Просто задайте поворот стержня в направлении местных осей поверхности, которая, например, находится под уклоном.

При работе с блоками моделей вам помогает Центр Dlubal. Содержит базу данных блоков на основе кода JavaScript. Вы также можете создавать и использовать новые блоки, включая нагрузки и расчёт.

Хотите изменить жесткость поверхности? Теперь вам доступны два новых типа:

• Множитель общей жесткости
• Множители частичных жесткостей, весов и масс

Используйте новые настройки расчёта конструкций, чтобы обеспечить загружения и сочетания нагрузок индивидуальными глобальными параметрами расчёта.

Чтобы сделать вашу работу эффективной и быстрой, мы добавили в мастер нагрузок новые функции. Они включают в себя блокировку новых стержней, сглаживание возникающих сосредоточенных нагрузок, а также учет эксцентриситетов и распределения сечений.

Всегда следите за устойчивостью ваших конструкций: Теперь можно учитывать эксцентриситеты для узловых и стержневых нагрузок.

Изменение для более эффективной работы с программой: Пользовательскими системами координат для ввода и анализа данных теперь можно управлять во Вспомогательных объектах.

Эта функция вносит больше порядка. Новый вспомогательный объект «Выбор объекта» позволяет выполнять общую фильтрацию различных объектов:

• Основные объекты
• Типы для узлов
• Типы для линий
• Типы для поверхностей
• Мастера нагрузок
• Нагрузки
• Вспомогательные объекты

Выбор объекта предоставляет вам множество интерактивных возможностей применения в различных местах программы.

Сделайте следующий шаг в проектировании конструкций. Программы RFEM 6 и RSTAB 9 теперь поддерживают новый формат файлов данных для расчёта конструкций - SAF (Structural Analysis Format) Для этого обе программы позволяют как импорт, так и экспорт данных. SAF – это формат файла, основанный на MS Excel, облегчающий обмен расчётными моделями между различными программами.

• Подробнее о формате SAF
• Подробнее о BIM и интерфейсах

Теперь можно изменить некоторые единицы измерения в табличном пользовательском интерфейсе. Теперь можно изменить некоторые единицы измерения в табличном пользовательском интерфейсе.

Не остались без внимания и улучшения в международном контексте. Для англо-американского региона была добавлена новая спецификация местной оси (ось y вверх).

Воспользуйтесь преимуществами лучшей организации. Теперь можно создавать спецификации на основе материалов и сечений.

Новшество для большей эффективности при использовании таблиц: Теперь все таблицы отсортированы в два списка, что позволяет легко переключаться между таблицами ввода и результатов.

Отслеживайте расчётные проверки. Тип материала определяет его механическое свойства, имеющие важное значение для расчёта.

Узнайте, что' нового в вашей базе данных материалов. Теперь здесь перечислены серии материалов. Вы можете найти требуемый материал непосредственно в библиотеке с помощью функции бесплатного поиска по тексту.
