3D-FEM-Programm RFEM 6 | Neue Features

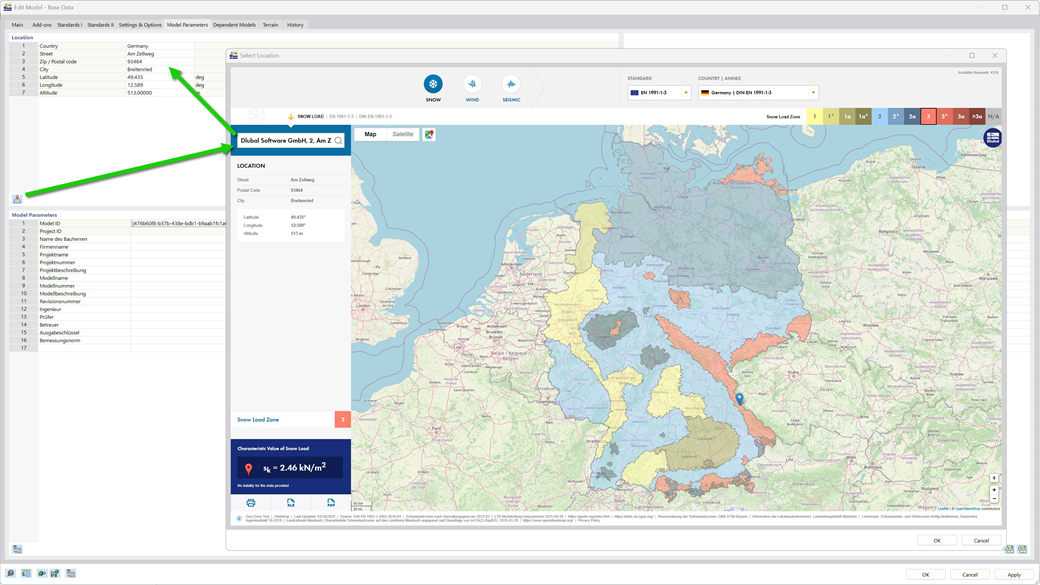

Behalten Sie die natürlichen Bedingungen Ihres Bauortes immer im Auge, indem Sie ihn auf einer digitalen Landkarte festlegen. So werden sowohl die Adressdaten (inklusive Höhenlage) als auch die Schneelastzone, Windzone und die Erdbebenzone automatisch übernommen. Der Lastassistent nutzt diese Daten ebenfalls.

Die Landkarte mit Markierung Ihres Bauorts wird zudem im Basisangaben-Register “Modellparameter” dargestellt.

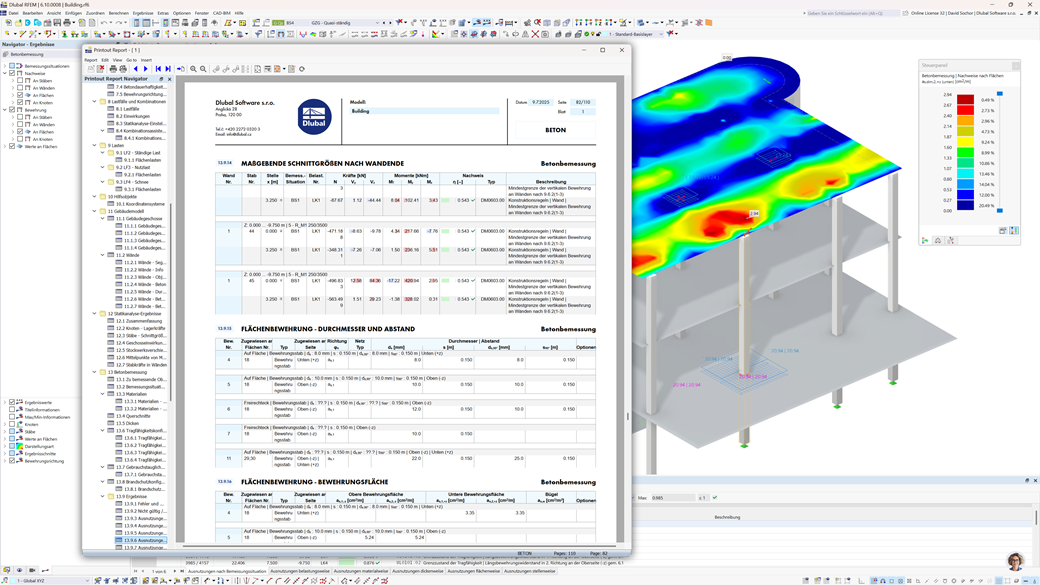

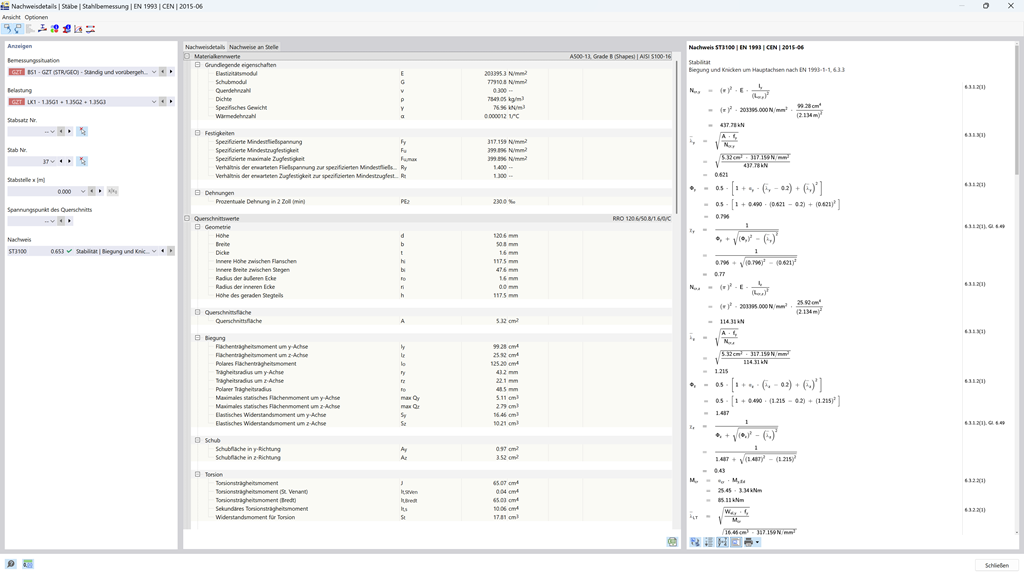

Mit Dlubal Software behalten Sie immer den Überblick, egal ob sich Ihre Projekte in der Branche Stahlbeton, Stahl, Holz, Aluminium usw. bewegen. Bei Ihrer Bemessung verwendete Nachweisformeln (inklusive Hinweis auf verwendete Gleichung aus der Norm) gibt das Programm detailliert und übersichtlich aus. Auch im Ausdrucksprotokoll können Sie sich diese Nachweisformeln ausgeben lassen.

Stellen Sie sicher, dass bei Ihnen nichts einstürzt: Damit Sie die Tragfähigkeit von Stabquerschnitten abschätzen können, lassen Sie sich die Einheitsspannungen (bezogen auf N = 1 kN, My = 1 kNm usw.) ausgeben.

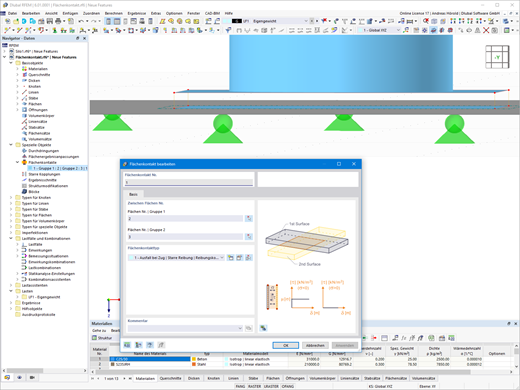

Gestalten Sie Ihre Arbeit einfacher. Der Flächenkontakt dient zur Beschreibung einer Kontakteigenschaft zwischen zwei oder mehreren Flächen, die im Abstand zu einander stehen. Es ist für Sie nicht mehr erforderlich, ein Kontaktvolumen zwischen den Flächen zu erzeugen.

Die Organisation von Imperfektionen wird durch Imperfektionsfälle effizient gelöst. Die Fälle erlauben Ihnen eine Imperfektionsbeschreibung aus lokalen Imperfektionen, Ersatzlasten, Anfangsschiefstellung über Tabelle (neu), einer statischen Verformung, einer Knickfigur, einer dynamischen Eigenform oder einer Kombination aus all diesen Typen (neu).

Entdecken Sie die neuen Funktionen der Schnee- und Windlastassistenten:

• Belastung von hybriden Modellen aus Stäben und Flächen (nur RFEM)
• Anbindung an das Geo-Zonen-Tool (abhängig von der globalen Bauortfestlegung)
• Abschaltung von Flächenseiten

Navigieren Sie unkompliziert und intuitiv. Mithilfe des Skript-Managers können Sie sämtliche Eingabeelemente durch JavaScript über die Konsole oder abgespeicherte Skripts ansteuern.

Müssen Sie bei Ihren Modellen viele Lastkombinationen berechnen? Dann werden mehrere Solver (einer pro Kern) parallel gestartet, von denen jeder eine Lastkombination rechnet. Dies sorgt für eine bessere Auslastung der Kerne und damit für eine schnellere Berechnung.

Technologie bringt Sie weiter, so auch bei Ihrer täglichen Arbeit mit RFEM / RSTAB. Dank der neuen API-Technologie Webservices können Sie eigene desktop- oder webbasierte Applikationen durch die Ansteuerung aller in RFEM 6 / RSTAB 9 enthaltenen Objekte erstellen. Ihnen werden ganze Bibliotheken und zahlreiche Funktionen bereitgestellt. Damit sind Sie in der Lage, ohne viel Aufwand eigene Nachweise zu führen sowie effektive Modellierungen von parametrischen Tragwerken und Optimierungs- sowie Automatisierungsprozesse mithilfe der Programmiersprachen Python und C# zu entwickeln. Dlubal-Software macht Ihnen die Arbeit angenehmer und leichter. Überzeugen Sie sich selbst!

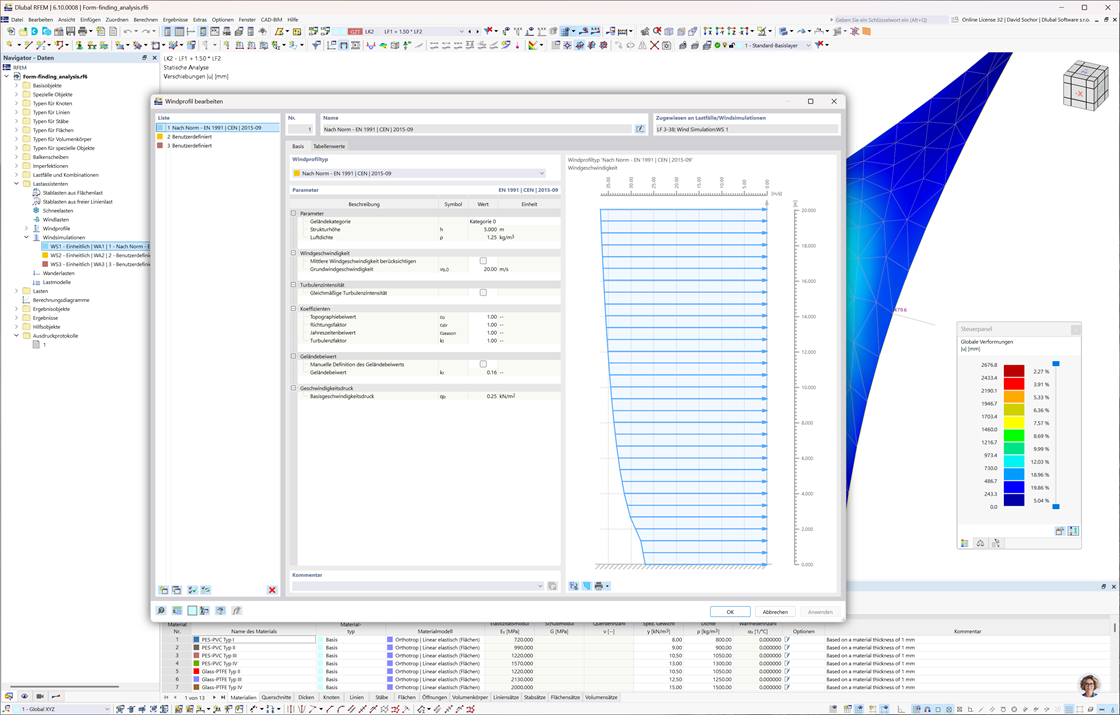

Entdecken Sie die neuen Features in RFEM und RSTAB für die Ermittlung von Windlasten mithilfe von RWIND:

• Hilfreiche Lastassistenten zur Erzeugung von Windlastfällen mit verschiedenen Strömungsfeldern in die verschiedenen Windrichtungen
• Windlastfälle mit frei zuweisbaren Analyseeinstellungen inklusive einer benutzerdefinierten Vorgabe der Windkanalgröße und des Windprofils
• Umfassende Darstellung des Windkanals mit Eingangswindprofil und Eingangswindturbulenzintensitätsprofil
• Visualisierung und Nutzung der RWIND-Simulationsergebnisse
• Globale Festlegung eines Terrains (Horizontale Ebenen, Schiefe Ebene, Tabelle)

Auch beim Lastkatalog gibt es eine Neuerung, die Sie interessieren wird: Der Typ Masselasten wurde zum Katalog hinzugefügt!

Behalten Sie das im Auge, was für Ihr Projekt wirklich relevant ist. Zusätzlich zur Clippingebene ist es Ihnen nun möglich, eine Clippingbox zu definieren. Damit können Sie irrelevante Objekte um einen Fokus herum ausblenden.

Es gibt Neues für Sie! Zur Definition von Knotennetzverdichtungen haben wir folgende Optionen für die FE-Längenanordnung hinzugefügt:

• Radial
• Schrittweise
• Kombiniert

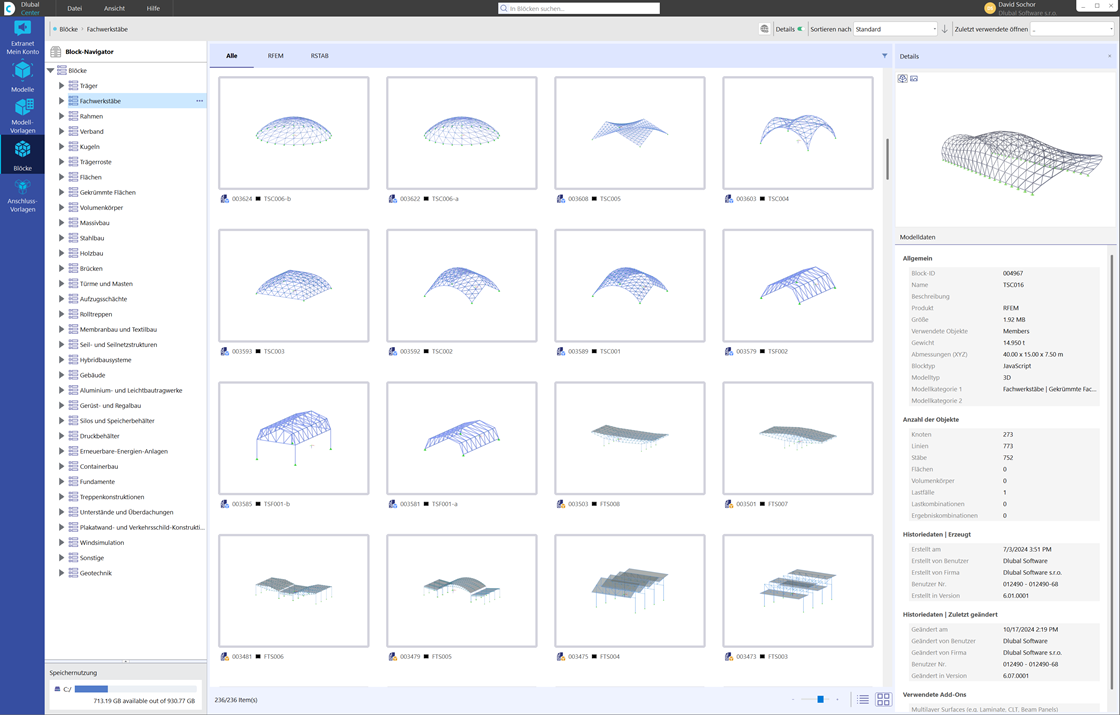

Das Dlubal Center sorgt dafür, dass Ihre Planungen schnell und effizient ablaufen. Hier werden unter anderem Ihre Projekte und Modelldateien an einer zentralen Stelle verwaltet. Detailangaben sowie Grafiken erleichtern Ihnen die Zuordnung aller Modelle und ermöglichen eine unkomplizierte, übersichtliche Auftragsbearbeitung. Zudem werden im Dlubal Center Ihre Kundendaten inklusive der lizenzierten Programme und Add-Ons usw. organisiert.

Legen Sie beliebig viele globale Modellparameter fest. Diese können Sie auch in der Dokumentation nutzen.

Wenn Sie veränderliche Flächendicken definieren wollen, stehen Ihnen drei neue Optionen zur Verfügung:

• 2 Knoten und Richtung
• 4 Flächenecken
• Kreis

Für Ihre Bauplanungen stehen Ihnen bei Stäben sieben neue Querschnittsverteilungsarten zur Verfügung (inklusive einer nützlichen Anordnungsfunktion zum Ausrichten auf eine gerade Kante):

• Beidseitig gevoutet
• Am Stabanfang gevoutet
• Am Stabende gevoutet
• Sattel
• Versatz beidseitig
• Versatz am Stabanfang
• Versatz am Stabende

Mehr Effizienz bei Ihrer Planung ist das Ziel dieses Features. Fassen Sie zusätzlich zu den Stabsätzen auch Linien, Flächen und Volumen zu Sätzen zusammen. So können Sie diese zum Beispiel bei der Bemessung als einheitliche Elemente betrachten.

Definieren Sie nun problemlos die Stabdrehung eines Stabes in Richtung der lokalen Flächenachsen bei einer zum Beispiel schräg im Raum liegenden Fläche.

Bei der Arbeit mit Modellblöcken hilft Ihnen das Dlubal-Center. Es enthält eine Datenbank an Blöcken, die auf einem JavaScript-Code basieren. Auch neue Blöcke, inklusive Belastung und Bemessung, können Sie erstellen und verwenden.

Wollen Sie Flächensteifigkeiten modifizieren? Dann stehen Ihnen nun zwei neue Typen zur Verfügung:

• Multiplikationsfaktor der Gesamtsteifigkeit
• Multiplikationsfaktoren der Teilsteifigkeiten, Gewichte und Massen

Über die neue Statikanalyse-Einstellung können Sie nun Lastfälle und Lastkombinationen mit individuellen globalen Berechnungsparametern versehen.

Damit Ihre Arbeit weiterhin effizient und schnell von der Hand geht, wurden dem Lastassistenten neue Funktionen hinzugefügt. Dazu gehören das Sperren von neuen Stäben, das Glätten von auftretenden Punktlasten und das Berücksichtigen von Exzentrizitäten sowie der Querschnittsverteilung.

Behalten Sie die Stabilität Ihrer Strukturen immer im Blick: Für Knoten- und Stablasten können Sie jetzt Exzentrizitäten berücksichtigen.

Eine Änderung zugunsten der effizienteren Bedienung: Ihre benutzerdefinierten Koordinatensysteme für Eingabe- und Analysezwecke sind jetzt global unter den Hilfsobjekten organisiert.

Dieses Feature sorgt für mehr Ordnung. Das neue Hilfsobjekt „Objektselektion“ erlaubt Ihnen eine generische Filterung von:

• Basisobjekten
• Typen für Knoten
• Typen für Linien
• Typen für Flächen
• Lastassistenten
• Lasten
• Hilfsobjekten

Die Objektselektion bietet Ihnen viele interaktive Einsatzmöglichkeiten an den verschiedensten Programmstellen.

Bringen Sie Ihre Tragwerksplanung einen Schritt weiter. RFEM 6 und RSTAB 9 unterstützen nun auch das neue Dateiformat für die Tragwerksplanung Structural Analysis Format (SAF). Dabei bieten beide Programme Ihnen sowohl den Import als auch den Export an. Das SAF ist ein auf MS Excel basierendes Dateiformat, das den Austausch von Statikmodellen zwischen unterschiedlichen Softwareapplikationen erleichtern soll.

• Mehr Informationen zum SAF-Format
• Mehr Informationen zu BIM und Schnittstellen

Mit einer guten visuellen Organisation geht die Arbeit gleich leichter voran. Das Ändern bestimmter Einheiten ist Ihnen nun in Form einer tabellarisch organisierten Oberfläche möglich.

Auch die Verbesserungen im internationalen Rahmen kommen nicht zu kurz. Für den angloamerikanischen Bereich wurde eine neue lokale Achsvorgabe (y nach oben) hinzugefügt.

Profitieren Sie von einer besseren Organisation. Es ist Ihnen nun möglich, querschnitts- und materialbasierte Stücklisten zu erstellen.

Eine Neuerung für mehr Effizienz bei der Nutzung von Tabellen: Die Tabellen sind nun in zwei Listboxen sortiert, was Ihnen ein einfaches Navigieren zwischen den verschiedenen Eingabe- und Ergebnistabellen ermöglicht.

Behalten Sie bei Ihren Bemessungen den Überblick. Über den Materialtyp eines Materials werden die bemessungsrelevanten Eigenschaften eindeutig festgelegt.

Entdecken Sie die Neuerungen in Ihrer Materialbibliothek. Hier sind jetzt die Materialserien mit aufgeführt. Zudem ist es möglich, direkt mittels Freitext-Suche Ihr gewünschtes Material in der Bibliothek zu finden.
