3D-FEM-Programm RFEM 6 | Schnittstellen

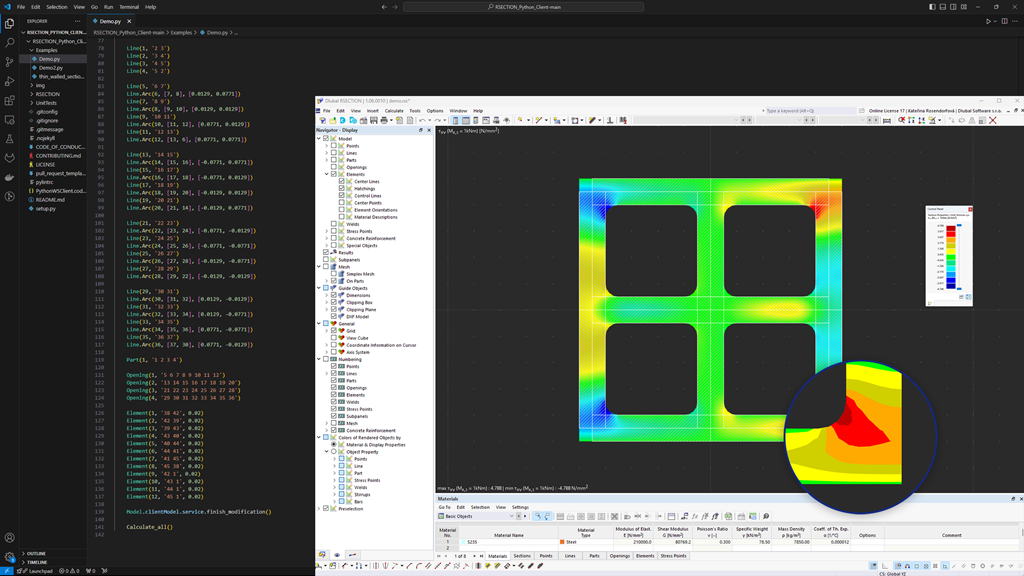

Technologie bringt Sie weiter, so auch bei Ihrer täglichen Arbeit mit RFEM / RSTAB. Dank der neuen API-Technologie Webservices können Sie eigene desktop- oder webbasierte Applikationen durch die Ansteuerung aller in RFEM 6 / RSTAB 9 enthaltenen Objekte erstellen. Ihnen werden ganze Bibliotheken und zahlreiche Funktionen bereitgestellt. Damit sind Sie in der Lage, ohne viel Aufwand eigene Nachweise zu führen sowie effektive Modellierungen von parametrischen Tragwerken und Optimierungs- sowie Automatisierungsprozesse mithilfe der Programmiersprachen Python und C# zu entwickeln. Dlubal-Software macht Ihnen die Arbeit angenehmer und leichter. Überzeugen Sie sich selbst!

Auch zur BIM-Software Tekla hat Dlubal-Software Schnittstellen, sodass Sie Daten einfach austauschen können. Zwischen RFEM 6 / RSTAB 9 und Tekla Structures stehen Ihnen dafür drei Möglichkeiten offen: Stabwerksmodelle können Sie mit der stp-Schnittstelle dateibasierend in beide Richtungen übertragen. Auch das in Tekla Structures generierte und mitgeführte Analysemodell kann über eine direkte Schnittstelle nach RFEM/RSTAB übergeben werden. Des Weiteren können Sie physikalische Modelle über eine weitere direkte Schnittstelle in beide Richtungen austauschen und abgleichen.

Auch zu Open-Source-Software wie SAF hat Dlubal-Software Schnittstellen. Damit wird Ihnen die Arbeit deutlich erleichtert. RFEM 6 und RSTAB 9 unterstützen den Datenaustausch mittels Structural Analysis Format (SAF). Dabei bieten Ihnen die Statikprogramme sowohl den Import als auch den Export an. SAF basiert auf MS Excel. Es ist ein Dateiformat, das den Austausch von Statikmodellen zwischen unterschiedlichen Softwareapplikationen erleichtern soll. Wir können Ihnen versichern: Es ist auf jeden Fall eine Bereicherung für jeden Tragwerksplaner.

MS Excel ist ein Klassiker, wenn es um die Weiterverarbeitung oder Vorbereitung von Tabellenwerten geht. Wir haben für Sie in RFEM 6 / RSTAB 9 eine direkte Anbindung an Microsoft Excel implementiert. Damit können Sie Tabellen von RFEM 6 / RSTAB 9 einzeln oder alle auf einmal direkt in eine Excel-Tabelle exportieren. Noch dazu lassen sich Excel-Tabellen nach RFEM 6 / RSTAB 9 übertragen. Wir arbeiten stets daran, Ihnen in RFEM / RSTAB noch mehr Möglichkeiten zu bieten.

Dlubal-Software verfügt über viele verschiedene Schnittstellen. Eine davon ist die IFC-Schnittstelle (Industry Foundation Classes). Diese ist in mehrere Bereiche gegliedert, die sogenannten 'Views'. Außerdem koexistieren unterschiedliche Versionen des IFC-Formates. Hier müssen Sie genauer hinsehen. Die Version 4.0 wird beim Import sowie Export unterstützt. Die ältere Version 2x3 allerdings lediglich beim Import. Unabhängig davon, in welche Richtung Sie Daten austauschen, können die StructuralAnalysisView sowie die ReferenceView (Coordination View) verarbeitet werden.

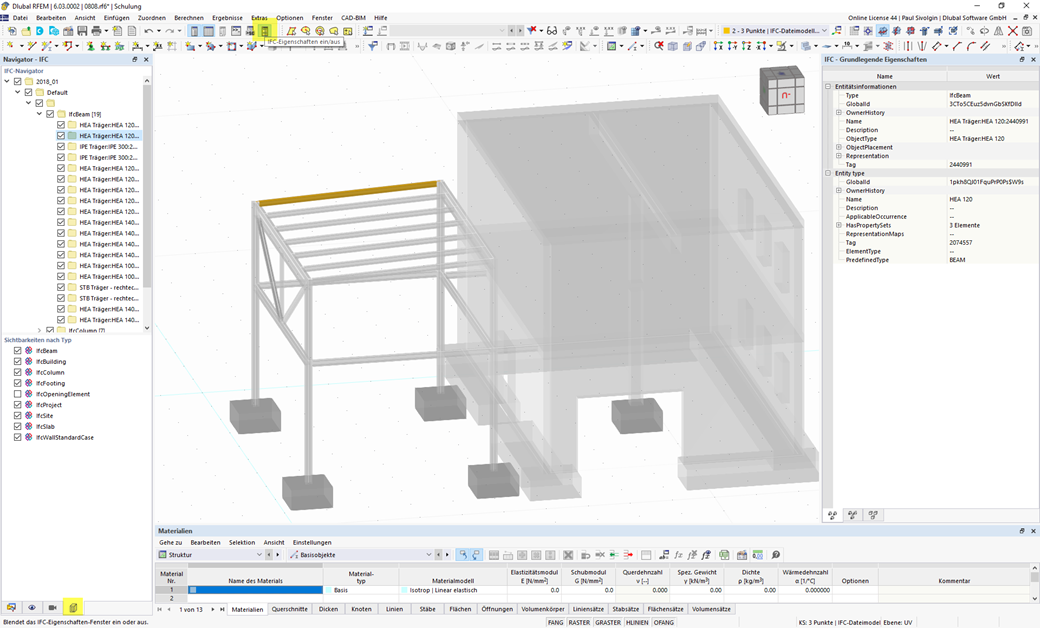

Beim Import der ReferenceView können die einzelnen IFC-Objekte in RFEM-native Elemente umgewandelt werden. Außerdem ist es Ihnen mithilfe der Konvertierungstabellen möglich, Profil- und Materialbezeichnungen anzupassen. Der Export in der ReferenceView ermöglicht Ihnen die Darstellung der Struktur in IFC-Viewern und CAD-Programmen. Über die StructuralAnalysisView ist dagegen die Übertragung des statischen Modells inkl. der Belastung möglich. Sie sehen bereits – es bieten sich Ihnen zahlreiche Möglichkeiten.

Um Ihnen die Modellierung zu erleichtern, werden Ihnen im Arbeitsfenster von RFEM 6 / RSTAB 9 für die grafische Objekteingabe Hintergrundfolien hinterlegt. Diese Folien werden aus einer importierten DXF-Datei erzeugt. Lesen Sie mehr dazu:

Für den Transfer von reinen Stabtragwerken (inkl. der Lasten, Lastfälle, Lastkombinationen, Imperfektionen) steht Ihnen in RFEM 6 / RSTAB 9 die Produktschnittstelle Stahlbau des DSTV zur Verfügung.

Die DSTV-Schnittstelle ermöglicht Ihnen den Datenaustausch zwischen RFEM 6 / RSTAB 9 und Programmen wie 'Bentley ProStructure 3D', 'Tekla Structures', 'Bocad', 'Intergraph Frameworks', 'Graitec Advance Steel', 'Cadwork' und vielen anderen.
