RFEM-Schnittstelle zu Nemetschek Allplan
Import in RFEM

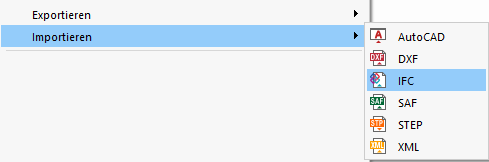

Mittels IFC-Dateien lassen sich einzelne oder mehrere Flächen in RFEM importieren. Dabei werden Strukturdaten wie Knoten, Linien, Material usw. übergeben.
Grundrisse usw. können als DXF übergeben werden und als Hintergrundfolie in RFEM dargestellt werden.
Export nach Allplan

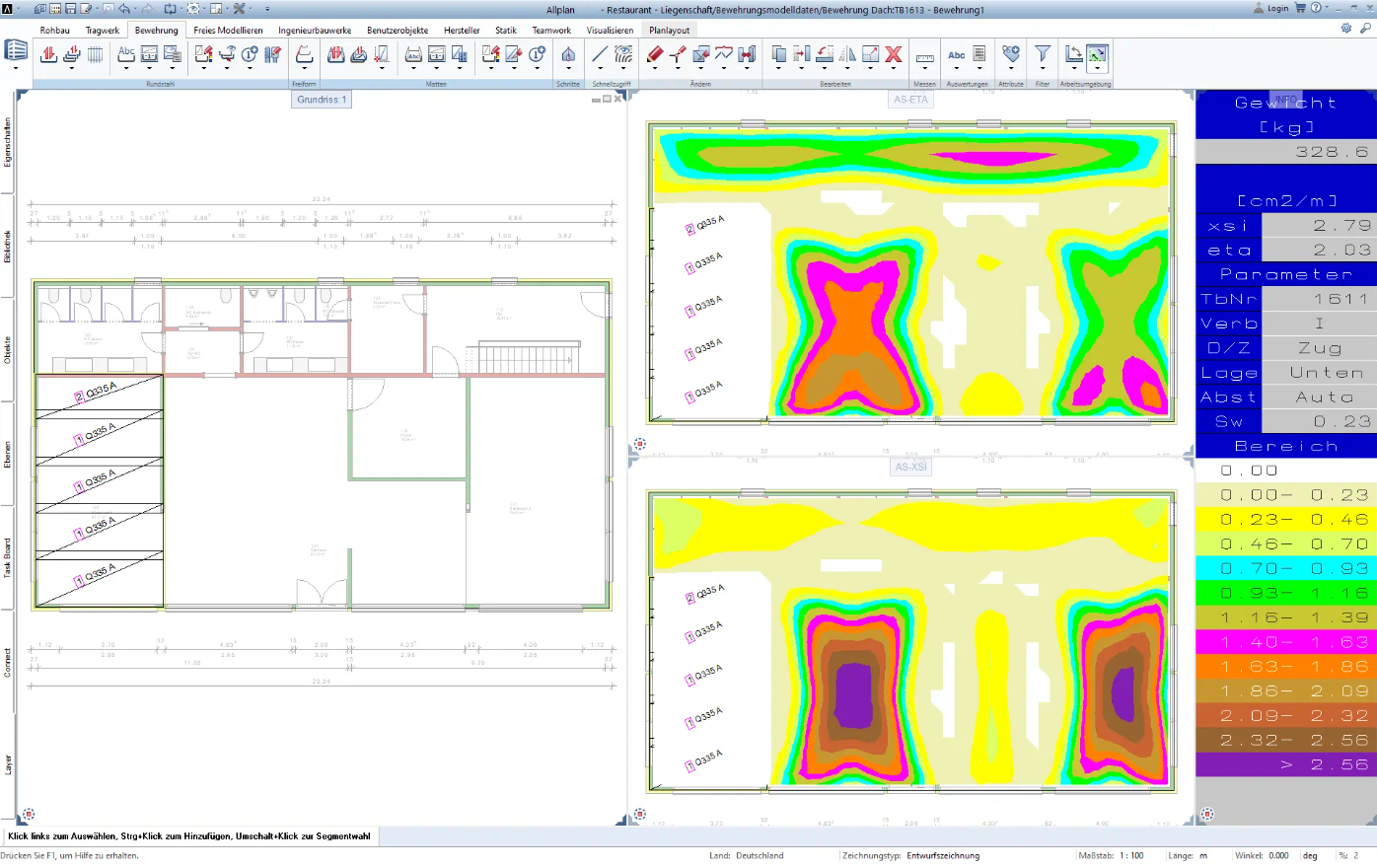

In RF-BETON ermittelte Bewehrung kann über eine ASF-Datei nach Allplan exportiert werden. In Allplan lassen sich dann Bewehrungshöhenlinien bzw. FEM-Bewehrungsfarbbildern anzeigen.
Wird in der Fläche Bewehrung verlegt, werden die FEM-Bewehrungsfarbbilder angepasst, das heißt, die Bewehrungswerte der verlegten Bewehrung werden von den Werten der erforderlichen Bewehrung abgezogen.
Allplan2Dlubal-Plugin
Mit dem Allplan2Dlubal-Plugin der Firma Allbau Software GmbH kann aus dem Allplan-Modell automatisch ein Platten-Stab-Modell für die Dlubal-Statiksoftware generiert werden.
Dabei werden nichttragende Elemente ignoriert (können jedoch als Lasten berücksichtigt werden) und die tragenden Elemente als Stäbe und Platten in RFEM importiert.
Mehr Informationen zum Allplan2Dlubal-Plugin Zur Webseite Design2Static der Allbau Software GmbHIn der Konsole steht Ihnen neben JavaScript der Python-High-Level-Funktionsapparat zur Verfügung. Mit der Python-Option bietet Ihnen die Konsole auch im Objekteigenschaftsdialog für das In-App-Skripting die aus dem WebService-Funktionskatalog bekannten Python-High-Level-Funktionen zur weiteren Nutzung an.
In RFEM 6 und RSTAB 9 können Sie Liniengrafiken in das SVG-Format (Vektorgrafik) exportieren.
SVG steht für Scalable Vector Graphics und ist ein XML-basiertes Dateiformat zur Darstellung zweidimensionaler Vektorgrafiken. Diese Vektorgrafiken lassen sich verlustfrei skalieren. SVG-Dateien können mit Texteditoren bearbeitet, in Webseiten eingebettet und in den üblichen Browsern geöffnet werden.
Sie haben die Möglichkeit, mit wenigen Klicks Tabellenwerte aus einer vorbereiteten Excel-Tabelle in RFEM 6 /RSTAB 9 zu importieren – entweder einzeln oder alle auf einmal. Für den Import müssen Sie in Microsoft Excel ein PlugIn gemäß dieser FAQ installieren: "Ist in RFEM 6 der Import von Microsoft Excel weiterhin verfügbar?" .
Wussten Sie schon? Sie können alle RFEM-/RSTAB-Tabellen, einschließlich der Ergebnisse, einzeln oder alle auf einmal direkt in eine Excel-Tabelle sowie als CSV-Datei exportieren. Dabei stehen Ihnen mehrere Optionen zur Verfügung:
- mit Tabellenköpfen
- nur selektierte Objekte
- nur ausgefüllte Zeilen
- nur ausgefüllte Tabellen
- Daten als Klartext exportieren
Auf diese Weise ermöglicht Ihnen das Programm, die exportierten Daten zu steuern und übersichtlich zu verwalten. Die hinterlegten Formeln können Sie wie die verwendeten Parameter direkt mit der Tabelle oder als separate Tabelle exportieren.
