Building Information Modeling (BIM) | Andere (Programme)

Dlubal-Software hat es sich zur Aufgabe gemacht, Ihnen als Anwender die Planung nach BIM zu ermöglichen. Und diese Mission war zweifellos erfolgreich!

Durch die zahlreichen Schnittstellen in den Statik-Programmen RFEM sowie RSTAB können Sie einen Datenaustausch mit branchenüblicher Software (z. B. CAD-Programme) einfach und komfortabel realisieren.

Unsere Lösung für Sie:

Subnavigation
01
Was ist BIM?
02
Tekla Structures
03
Autodesk Revit
04
Autodesk AutoCAD
05
Nemetschek Allplan
06
Rhino & Grasshopper
07
Bentley ISM
08
SCIA Engineer
09
Andere (Programme)
Veranstaltungen
Videos
Modelle zum Herunterladen
Technische Fachbeiträge
FE-Modell einer Stahlverbindung
In diesem Beitrag wird eine Parallele zwischen der Generierung eines FE-Netzes für separate Objekte mit der Option "Unabhängiges FE-Netz bevorzugt" und einer Generierung ohne diese Option gezogen.
KB 001874 | BGDK-Analyse nach ADM 2020 Abschnitt F.4 in RFEM 6
Biegedrillknicken (BGDK) ist ein Phänomen, das auftritt, wenn ein Träger oder ein Bauteil auf Biegung beansprucht wird und der Druckflansch seitlich nicht ausreichend gestützt ist. Dies führt zu einer Kombination aus seitlicher Verschiebung und Verdrehung. Dies ist ein entscheidender Faktor bei der Bemessung von Bauteilen, insbesondere bei schlanken Balken und Trägern.
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
Der Fachbeitrag behandelt die direkte Verformungsberechnung eines Stahlbetonbalkens unter Berücksichtigung der Langzeiteinflüsse von Kriechen und Schwinden. Anhand eines Einfeldträgers wird die direkte Berechnung gemäß Eurocode 2 (EN 1992-1-1, Abschnitt 7.4.3) erläutert. Besondere Schwerpunkte liegen auf der Zugversteifung, dem Verhalten im gerissenen Zustand anhand des Verteilungsfaktors (Schadensparameters) sowie der Berücksichtigung des Schwind- und Kriechverhaltens.
Beulfigur eines Kragarms als Ergebnis einer Stabilitätsanalyse
Das Add-On Strukturstabilität ist ein nützliches Tool zur Analyse knick- oder beulgefährdeter Bauteile. Am Beispiel eines gevouteten Kragarms wird die Bestimmung der Versagensform und der Verzweigungslast gezeigt.
Screenshots
Produkt-Features

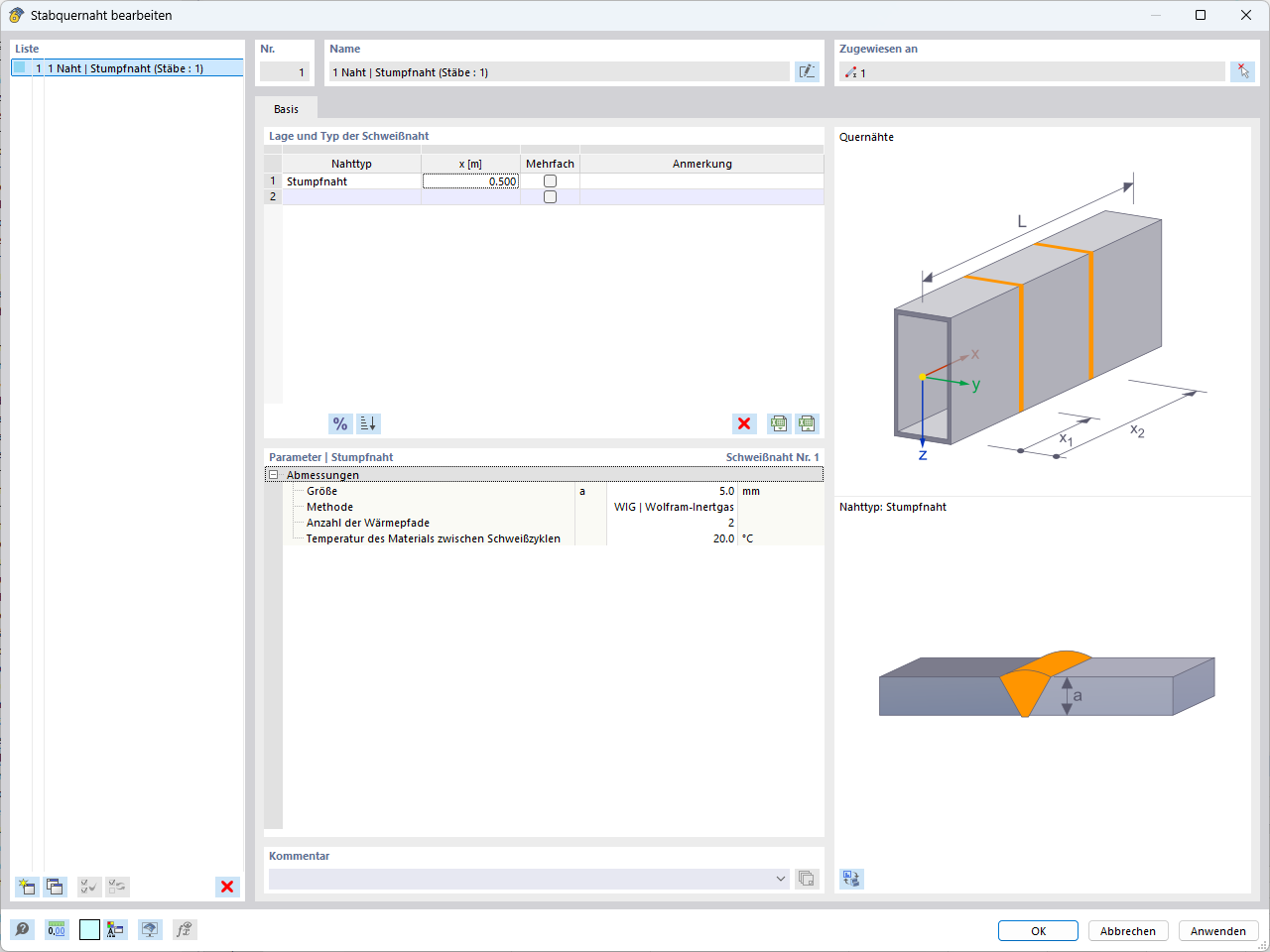

Feature 002894 | Entfestigung (WEZ) durch Quernähte

Im Add-On Aluminiumbemessung können Sie eine örtlich begrenzte Festigkeitsreduktion in der WEZ durch Quernähte bei der Bemessung nach EN 1999-1-1 berücksichtigen.

Zudem lässt sich in RSECTION mit dem Add-On Effektive Querschnitte der effektive Querschnitt unter Berücksichtigung der Quernaht nach EN 1999-1-1 berechnen.

Feature 002842 | Vorzeichenabhängiger Spannungsnachweis

Im Add-On Spannungs-Dehnungs-Berechnung besteht für Sie die Option, für die Spannungsnachweise vorzeichenabhängige Grenzspannungen je Spannungskomponente vorzugeben.

Feature 002827 | Spannungen innerhalb von Stäben

Erhalten Sie ein besseres Verständnis der Spannungsverläufe innerhalb der Stabquerschnitte durch die Verwendung von Clipping-Ebenen.

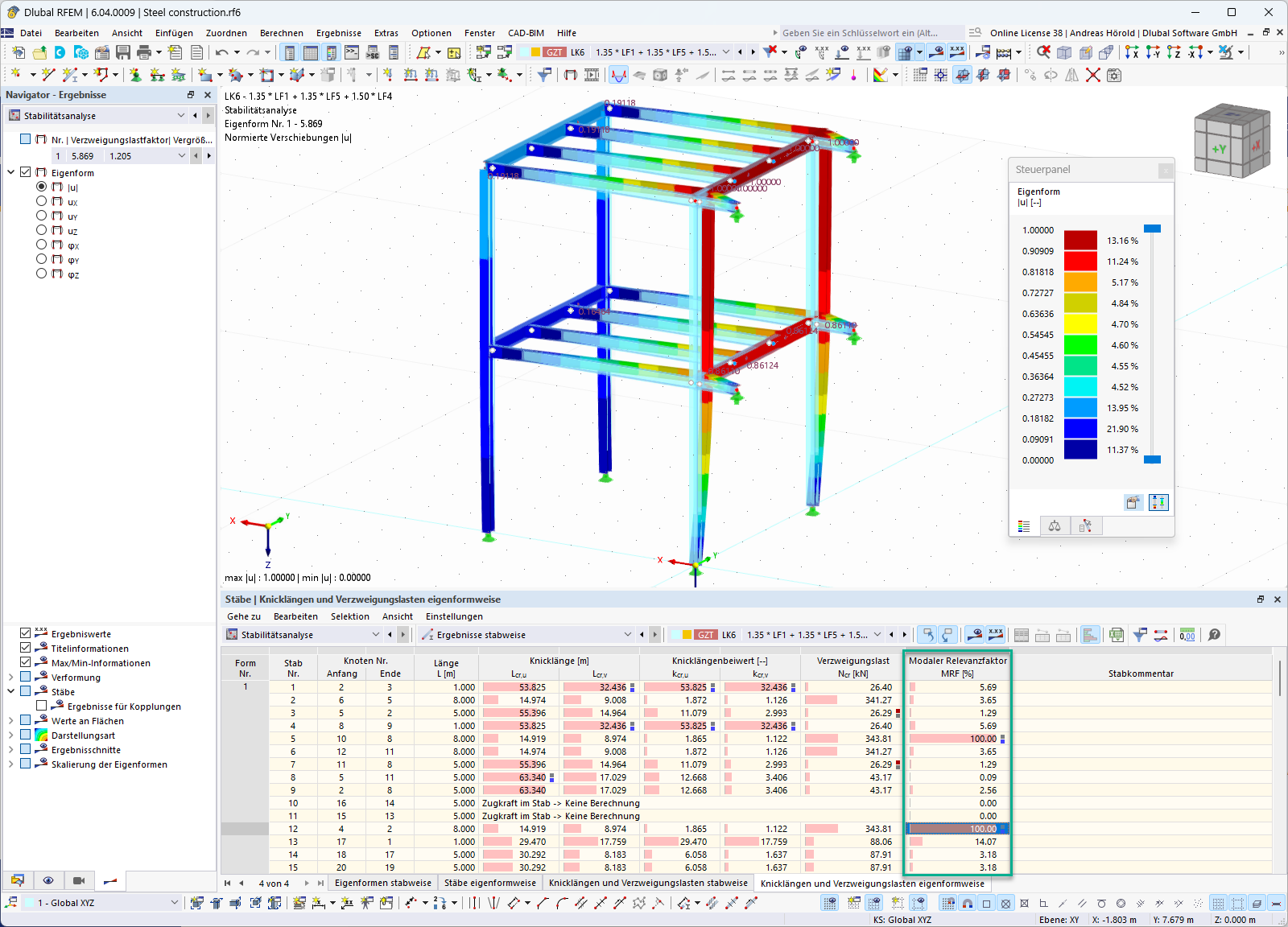

Feature 002720 | Modaler Relevanzfaktor für die Stabilitätsanalyse

Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.

Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.

Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.

Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.

Häufig gestellte Fragen (FAQ)
Wie kann die Berechnungszeit für Stäbe mit nichtlinearem Materialmodell in RFEM 6 und RSTAB 9 reduziert werden?
Kann ich mit RSECTION die wirksamen Querschnittswerte eines Profils berechnen?
Ich möchte Fliegende Bauten berechnen. Welche Programme können Sie empfehlen?
Welche Dlubal-Programme benötige ich für Membran- und Textilkonstruktionen?
Ich möchte ein Aluminiumtragwerk bemessen. Geht das mit RFEM oder RSTAB?
Ich möchte Seil- und Seilnetzkonstruktionen berechnen. Geht das mit RFEM oder RSTAB?
